国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

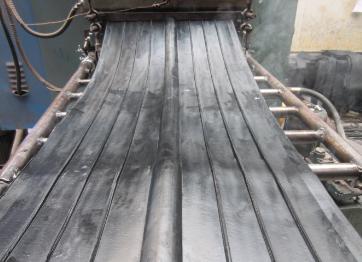

按制造材質(zhì)分為

橡膠止水帶(R),如:天然膠、氯丁膠、丁苯膠等

塑料止水帶(P),如:聚氯乙烯、聚乙烯等

金屬止水帶(M),如:銅、不銹鋼、碳鋼等

按用途分

變形縫用止水帶(B)

施工縫用止水帶(S)

有特殊耐老化要求的接縫用止水帶(J)

注:有鋼邊的止水帶(G,如:BG、SG、JG)

按設(shè)置位置

中埋式止水帶(Z)

背貼式止水帶(T)

按型狀分為

平板型止水帶(中部為平板的止水帶)

變形型止水帶(能夠適應(yīng)接縫變形的止水帶,又分為封閉型(中心孔等)和開(kāi)敞型

(中心變形體不封口)兩種,開(kāi)敞型包括W型、F型、Ω型、波型等)

產(chǎn)品標(biāo)記:用途-材質(zhì)-位置-規(guī)格(長(zhǎng)×寬×厚)

如:長(zhǎng)40000mm、寬350mm、厚8mm的變形縫用中埋式橡膠止水帶標(biāo)記為:

B-R-Z-40000×350×8

紫銅止水帶

紫銅止水,其主要特點(diǎn)有:抗腐蝕能力強(qiáng);強(qiáng)度高,能承受較大變形;外觀輪廓清晰,無(wú)裂紋、壓折、凹坑。

適用于各類高級(jí)水工建筑的基礎(chǔ)止水、壩身止水、壩頂止水、廊道止水,以及壩體內(nèi)孔洞止水、廠房止水、溢流面下橫縫止水等,是防止疏漏最理想的產(chǎn)品

建國(guó)以來(lái)國(guó)內(nèi)水利水電工程中設(shè)計(jì)采用的止水帶主要材質(zhì)有四種,即純銅片(紫銅)、不銹鋼片、橡膠、塑料等。其中純銅因其耐化學(xué)浸蝕、適應(yīng)變形、強(qiáng)度高等優(yōu)良特性,是工程中重要止水部位的首選材料。

主要用于基建工程、地下設(shè)施、隧道、污水處理廠、水利、地鐵等工程。為閘門、壩底、建筑工程、地下建筑物等伸縮縫混凝土澆制配用。 QZ系列橡膠作。從而確保工程建筑的使用壽命。

項(xiàng)目 指標(biāo)

B S J

1、硬度(邵爾A),度 60±5 60±5 60±5

2、拉伸強(qiáng)度,MPa ≥ 15 12 10

3、扯斷伸長(zhǎng)率,% ≥ 380 380 300

4、壓縮永久變形 70℃×24h, ≤ 35 35 35

23℃×168h, ≤ 30 25 25

5、撕裂強(qiáng)度,KN/m ≥ 30 25 25

6、脆性溫度,℃ ≤ -45 -40 -40

7、熱氣空氣老化 70℃×168h 硬度變化(邵爾A),度 ≤ +8 +8 -

拉伸強(qiáng)度,MPa ≥ 12 10 -

扯斷伸長(zhǎng)率,% ≥ 300 300 -

100℃×168h 硬度變化(邵爾A),度 ≤ +8

拉伸強(qiáng)度,MPa≥ 9

扯斷伸長(zhǎng)率,% ≥ 250

8、臭氧老化50pphm:20% 2級(jí) 2級(jí) 0級(jí)

9、橡膠與金屬粘合 斷面在彈性體內(nèi)

注:B表示變形縫、S表示施工縫、J表示有耐老化性能要求的接縫用止水帶。

止水帶的選擇應(yīng)根據(jù)構(gòu)筑物的重要性等級(jí)、變形縫變形量及水壓、止水帶的使(應(yīng))用工作環(huán)境、經(jīng)濟(jì)因素等條件綜合考慮確定。

止水帶材質(zhì)的選擇可按照下列規(guī)定:

a、一般情況下多選擇天然橡膠止水帶;

b、當(dāng)遇有弱酸、堿類腐蝕介質(zhì)時(shí),宜選用氯丁橡膠止水帶;

c、當(dāng)遇有油類介質(zhì)時(shí)宜選用丁腈橡膠止水帶;

d、當(dāng)遇有霉菌侵蝕的可能時(shí),應(yīng)考慮止水帶的防霉性,其等級(jí)應(yīng)達(dá)到2級(jí)及2級(jí)以上;

e、當(dāng)使用溫度為:-25℃~60℃時(shí)選用氯丁橡膠止水帶

-35℃~60℃時(shí)選用天然橡膠止水帶

-40℃~60℃時(shí)選用三元乙丙橡膠止水帶

f、當(dāng)遇有應(yīng)與防水板等材料焊接時(shí),宜選用與其同分子的合成樹(shù)脂型止水帶(EVA、PE、ECB、HDPE、PVC)。

止水帶是在混凝土澆注過(guò)程中部分或全部澆埋在混凝土中,混凝土中有許多尖角的石子和銳利的鋼筋頭,因?yàn)樗芰虾拖鹉z的撕裂強(qiáng)度比拉伸強(qiáng)低3-5倍,止水帶一旦被刺破或撕裂時(shí),不需很大外力,裂口就會(huì)擴(kuò)大,所以在止水帶定位和混凝土澆搗過(guò)程中,應(yīng)注意定位方法和澆搗壓力,以免止水帶被刺破,影響止水效果。具體注意事項(xiàng)如下:

一、止水帶不得長(zhǎng)時(shí)間露天曝曬,防止雨淋,勿與污染性強(qiáng)的化學(xué)物質(zhì)接觸。

二、在運(yùn)輸和施工中,防止機(jī)械、鋼筋損傷止水帶。

三、施工過(guò)程中,止水帶必須可靠固定,避免在澆注混凝土?xí)r發(fā)生位移,保證止水帶在混凝土中的正確位置。

四、固定止水帶的方法有:利用附加鋼筋固定、專用卡具固定、鉛絲和模板固定等(圖)。如需穿孔時(shí),只能選在止水帶的邊緣安裝區(qū),不得損傷其他部位。

五、用戶定貨時(shí)應(yīng)根據(jù)工程機(jī)構(gòu),設(shè)計(jì)圖紙計(jì)算好產(chǎn)品長(zhǎng)度,異型結(jié)構(gòu)要有圖紙說(shuō)明,盡量在工廠中將止水帶連接成整體,如需現(xiàn)場(chǎng)連接時(shí),可采用電加熱板硫化粘合或冷粘接(橡膠止水帶)或焊接(塑料止水帶)的方法。

連接搭接方法

1、固定止水帶的砼界面保持平整、干燥,安裝前清除界面浮渣塵土及雜物,用鋼釘或膠粘將止水條固定在已確定的安裝部位。但必須將有注漿管的面按放在原砼界面上。

2、止水條連接時(shí)采用平行搭接方法,其中間不得留斷點(diǎn),連接處止水條用鋼釘加強(qiáng)固定,并將止水條上的預(yù)留注漿連接管套入平等的另一條止水條上連接二通上。

3、根據(jù)所安裝止水條的長(zhǎng)度在約三十米處裝設(shè)三通一處,三通直線兩端約為一頭插入止水條內(nèi),一頭插入注漿連接管內(nèi),另一丁字端頭應(yīng)插入備用注漿內(nèi),以備縫隙滲漏水時(shí)注化學(xué)漿止水使用。

4、必須將所連接的止水條中的注漿連接管與三通聯(lián)接件牢固粘結(jié),必須保證所安裝的止水條的注漿管完全通暢。安裝在三通上的備用注漿管,應(yīng)放入內(nèi)墻方向內(nèi)。

執(zhí)行標(biāo)準(zhǔn)

GB18173.2-2014《高分子防水材料 第2部分:止水帶》

GB/T 2059-2008《銅及銅合金帶材》

GB 3280-2007《不銹鋼冷軋鋼板及鋼帶》

GB50108-2001《地下工程防水技術(shù)規(guī)范》

設(shè)計(jì)施工規(guī)范

GB 50204-1992《混凝土結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》

GB50300-2001《建筑工程施工質(zhì)量驗(yàn)收統(tǒng)一標(biāo)準(zhǔn)》

GB50108-2008《地下工程防水技術(shù)規(guī)范》

GB50208-2011《地下防水工程質(zhì)量驗(yàn)收規(guī)范》

2014年4月2日,在南京長(zhǎng)江大橋17號(hào)橋墩處的橋面上,有很大的伸縮縫,旁邊的護(hù)欄也被拉開(kāi)了。這里是兩段橋梁的連接處,但縫隙明顯過(guò)大,伸出一個(gè)拳頭,能輕松塞進(jìn)伸縮縫中。從橋面上的伸縮縫往上看,可見(jiàn)護(hù)欄上同樣有裂縫,連接的水泥欄桿也被拉了開(kāi)來(lái),給人的感覺(jué)就是因?yàn)闃蛎骈_(kāi)裂而拉開(kāi)形成的。如此一來(lái),路過(guò)的非機(jī)動(dòng)車在這里會(huì)有劇烈的顛簸。一位市民稱以前經(jīng)常路過(guò)這里,但從來(lái)沒(méi)有看到過(guò)這種情況,感覺(jué)挺危險(xiǎn)的,稍不留意就會(huì)被顛倒。"這里突然出現(xiàn)如此大的裂縫,是不是橋梁間拉開(kāi)了距離,表明大橋有問(wèn)題呢?"一位市民擔(dān)憂地詢問(wèn)道。

南京長(zhǎng)江大橋南京橋工段大橋車間處的專家朱主任稱,在發(fā)現(xiàn)市民反映的問(wèn)題后,他們也趕到了現(xiàn)場(chǎng),經(jīng)過(guò)調(diào)查發(fā)現(xiàn),這里大橋的構(gòu)造是鋼筋混凝土梁,兩道梁間的裂縫其實(shí)是大橋橋梁間的伸縮縫,表面上看起來(lái)像是變大了,經(jīng)測(cè)量實(shí)際縫隙是7厘米寬,這屬于橋體的一種結(jié)構(gòu),也在安全范圍之內(nèi)。

據(jù)他介紹,形似裂開(kāi)的地方,是因?yàn)樯炜s縫處的止水帶發(fā)生了局部破損。止水帶是引導(dǎo)橋面雨水往橋下順著坡度下流的一種設(shè)施,如今已安排工程人員修復(fù)。伸縮縫止水帶的局部破損,并不影響行人和行車的安全,更不會(huì)影響到大橋的安全。
