国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

離心澆鑄復(fù)合管是采用"自蔓燃高溫合成-高速離心技術(shù)"制造的復(fù)合管材,在高溫高速下形成均勻、致密且表面光滑的陶瓷層及過渡層。因為制作工藝簡單,成本較低,適合長距離輸送粉體采用,但是其耐磨性比耐磨陶瓷管道稍差,一般用作直管。

貼片耐磨管道

貼片耐磨管道是用耐高溫強(qiáng)力粘膠將氧化鋁陶瓷片粘貼在管道內(nèi)壁,經(jīng)加溫固化后形成牢固防磨層。該種產(chǎn)品制作工藝相對簡單,制作周期短,成本相對較低。

一體成型耐磨管道

一體成型是將管件整體燒制后,用特制填充料將其澆筑在鋼管內(nèi)部組裝而成。該管道內(nèi)壁光滑、密封性密封性好,具有良好的耐磨、耐腐蝕性能。但是該種產(chǎn)品制作周期長、成本高。

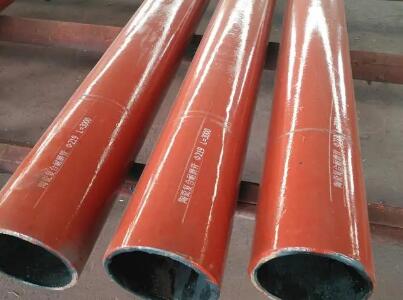

全稱陶瓷內(nèi)襯復(fù)合鋼管。

復(fù)合管因充分發(fā)揮了鋼管強(qiáng)度高、韌性好、耐沖擊、焊接性能好以及剛玉瓷高硬度、高耐磨、耐蝕、耐熱性好,克服了鋼管硬度低、耐磨性差以及陶瓷韌性差的特點。因此,復(fù)合管具有良好的耐磨、耐熱、耐蝕及抗機(jī)械沖擊與熱沖擊、可焊性好等綜合性能。是輸送顆粒物料、磨削、腐蝕性介質(zhì)等理想的耐磨、耐蝕管道。

2AL+Fe2O3=AL2O3+2Fe+836KJ 3Fe3O4+8AL=4AL2O3+9Fe+3265KJ

鋁熱劑反應(yīng)后生成物為穩(wěn)定型α-AL2O3(即剛玉)和鐵,同時放出大量熱量。這些熱量如在絕熱條件下,絕熱溫度可達(dá)到3757K和3509K,它使鋼管內(nèi)原來物料以及反應(yīng)后的生成物,即是熔點為2045℃的剛玉也都全部變成熔液。由于反應(yīng)非常迅速,只有數(shù)秒鐘,熔融反應(yīng)在離心力作用下,迅速按比重大小進(jìn)行分離,鐵的比重(7.85g/cm)為AL2O3比重(3.95g/cm)的兩倍,較重的鐵被離心力甩到鋼管內(nèi)壁,較輕的AL2O3則分布在鐵的內(nèi)層。由于鋼管迅速吸熱和傳熱,AL2O3和Fe很快達(dá)到凝固點,分層凝固。最后形成的陶瓷鋼管從內(nèi)到外分別為剛玉瓷層,以鐵為主的過度層,以及外部的鋼管層,高溫熔融的鐵液和AL2O3液,與鋼管內(nèi)壁接觸,使鋼管內(nèi)壁外于半溶狀態(tài),使鐵層與鋼管形成冶金結(jié)合,鐵層與剛玉瓷層間也形成牢固結(jié)合,其結(jié)合壓剪強(qiáng)度(即在軸向把陶瓷層壓出時強(qiáng)度)≥15MPa;陶瓷鋼管壓潰強(qiáng)度(即從管外把管內(nèi)陶瓷壓碎時的強(qiáng)度)≥350MPa。

剛玉陶瓷耐磨管由于內(nèi)襯層為剛玉陶瓷(a-AL2O3),莫氏硬度可達(dá)9.0相當(dāng)于HRC90以上。因此對冶金、電力、礦山、煤炭等行業(yè)所輸送的磨削性介質(zhì)均具有高耐磨性。經(jīng)工業(yè)運行證實:其耐磨壽命是淬火鋼的十倍甚至幾十倍。

2、運行阻力小

剛玉陶瓷耐磨管于內(nèi)表面光滑、且永不銹蝕,也不象無縫鋼管內(nèi)表面有凸?fàn)盥菪�線存在。經(jīng)有關(guān)檢測單位對內(nèi)表面粗糙度及清水阻力特性測試,其內(nèi)表面光滑度優(yōu)于任何金屬管道,清阻力系數(shù)為0.0193,比無縫管稍低。

3、耐腐蝕、防結(jié)垢

由于該鋼陶瓷層為(a-AL2O3),屬中性特質(zhì)。因此具有耐酸堿和耐海水腐蝕,并同時具有防垢等特性。

4、耐溫性能與耐熱沖缶性能好

由于該剛玉陶瓷(a-AL2O3),為單一穩(wěn)定的晶態(tài)組織。因此復(fù)合管可在-50——700℃溫度范圍內(nèi)長期正常運行。材料線膨脹系數(shù)6-8×10-6/0C,約為鋼管的1/2左右。。

5、工程造價低

剛玉陶瓷耐磨管重量輕,價格適宜。比同內(nèi)徑的鑄石管重量輕50%;比耐磨合金管重量輕20-30%。

6、安裝施工方便

由于該管重量輕,且焊接性能好。因此可采用焊接、法蘭、快速聯(lián)結(jié)等方式,施工安裝方便。

7.剛玉陶瓷耐磨管與傳統(tǒng)的鋼管、耐磨合金鑄鋼管、鑄石管以及鋼塑、鋼橡管等有著本質(zhì)性區(qū)別。陶瓷鋼管外層是鋼管,內(nèi)層是剛玉。剛玉層維氏硬度高達(dá)100-1500(洛氏硬度為90-98),相當(dāng)于鎢鈷硬金。耐磨性比碳鋼管高20倍以上,它比通常粘接而成的剛玉砂輪性能優(yōu)越得多。剛玉砂輪仍是各種磨床削淬火鋼主要砂輪。陶瓷鋼管中剛玉層可把剛玉砂輪磨損掉。陶瓷鋼管抗磨損主要是靠內(nèi)層幾毫米厚的剛玉層,其莫氏硬度為9,僅次于金剛石和碳化硅,在所有氧化物中,它的硬度是最高的。
