国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

h94 阻燃導靜電耐溫防腐蝕涂料

h94涂料是一 種集阻燃、導靜電、耐溫、耐油、耐水、耐酸 堿 鹽 等介質于一 體的新型油罐、煤氣罐內壁防腐蝕涂料。該涂料選材新穎、設計合理、配方先進,成功地解決了阻燃與導靜電、阻燃與防腐、阻燃與耐溫、導靜電與防腐、導靜電與耐溫之間難以兼容的矛盾,在石油儲罐內防腐技術上有 重大突破。適用于高溫(80℃)原油、污水、海水、工業(yè)水、汽油、煤油、柴油、噴氣燃料、煤氣等儲罐、輸油、輸氣管線及各類化工設備的防腐,還可用于混凝土設備的防護。

1、涂料組成 (涂料分為底層涂料和面層涂料兩種,每種涂料均由甲 、乙兩組份組成)

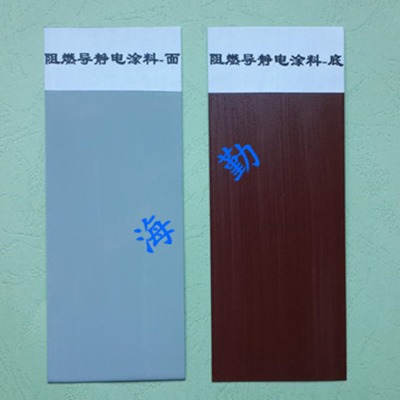

底層涂料： 甲 組份(醬紅色液體) 乙組份(棕色液體)

面層涂料： 甲 組份(淺灰色液體) 乙組份(棕色液體)

2、主要技術指標：組份 檢驗項目技術指標 檢驗方法 h94底漆h94面漆甲 組份漆膜顏色和外觀 醬紅色,漆膜平整淺灰色,漆膜平整光滑 目測 粘度,s 40—7035—70gb/t 1723—93細度(μm) ≤60≤60gb 1724—79固體含量,％70±270±2gb 1725—79涂 層遮蓋力,g/㎡7080gb 1726—79干燥時間

(h) 表干 ≤4≤4gb 1728—79實干 ≤24≤24光澤,％可 調gb 1743—79硬度0.49gb/t1730--93附著力(劃圈法)(級) 11gb1720—79柔韌性(mm) 11gb/t1731--93沖擊強度(㎏.cm) 5050gb/t1732--93表面 電阻率ω 105—109gb16906—97體積電阻率ω﹒m 103—108gb13348—92氧指數(shù)(oi)≥29gb 2406--93導熱系數(shù)w/m﹒k0.057美國astm177-76貯存期(y)1.51.5 　　　　　　　3、  用量比和包裝

該涂料各組份的配比是通過研究和大量試驗對比選擇最 佳 用量比。為使用方便,產品出廠時按比例配套包裝。h94底漆(醬紅色) h94面漆(淺灰色) 甲 組份 (鐵桶)2020乙組份 (塑料桶)1.11.1耐熱材料(袋裝)1.61.64、施工方法

1)表面處理

為了提高涂料的防腐效果,涂漆前應徹底清除被涂面上的殘舊漆膜、鐵銹、油污、氧化皮等。

2)其具體要求是：

(1)用噴丸或噴砂除銹,質量應達到sa2.5級(gb 8923-88)。

(2)若采用手工除銹,質量應達到st3級(gb 8923-88)。

(3)涂漆前,應除去表面的油污、灰塵等雜質。處理干凈后的鋼板應及時涂上漆,以防重新生銹。

3)、配漆

(1)油漆放置過久,可能出現(xiàn)沉淀,使用前要充分攪拌。

(2)用于高溫(80℃)儲罐時開桶攪勻后,將乙組份(小桶)倒入甲 組份(大桶)混合均勻,再加入一 袋隔熱材料(第 一 道底漆和第 四道面漆可以不加)充分攪拌均勻方可使用。

(3)用于常溫儲罐時,開桶攪勻后,將乙組份(小桶)倒入甲 組份(大桶)混合均勻后,方可使用。

(4)如用量較少,可按甲 、乙組份的比例進行調配。

4)、涂漆

(1)可采用刷漆、輥涂、噴涂法施工。盡量做到涂層薄厚均勻,不漏涂、不流掛,并達到規(guī)定的厚度。在常溫條件下每4h可涂一 道。

(2)涂裝程序：(分高溫和常溫)

高溫儲罐(80℃)涂裝程序參照本表 涂裝程序 組 份 配比(kg) 顏色 標準厚度(μm) 用漆量(g/m2) 第 一 道 底漆甲 組份＋乙組份 20：1.1醬紅 30～50～130第 二道底漆甲 組份＋乙組份 ＋隔熱材料 20：1.1：1.6醬紅 60～80～160第 三道面漆甲 組份＋乙組份 ＋隔熱材料 20：1.1：1.6淺灰 60～80～160第 四道面漆甲 組份＋乙組份 20：1.1淺灰 30～50～130

常溫儲罐涂裝程序參照本表

涂裝程序 組 份 配比kg顏色 標準厚度μm 用漆量(g/m2) 第 一 道 底漆甲 組份＋乙組份 20：1.1醬紅 30～50～130第 二道底漆甲 組份＋乙組份 20：1.1醬紅 30～50～130第 三道面漆甲 組份＋乙組份 20：1.1淺灰 30～50～130第 四道面漆甲 組份＋乙組份 20：1.1淺灰 30～50～130

5、注意事項：

涂料中含有 機 溶 劑 ,施工現(xiàn)場必須加強通風,嚴禁明火,并用防爆燈照明。

請于陰涼、通風、干燥之處儲存涂料。

作業(yè)時做好防護,作業(yè)時間不宜過長。
