萬能材料試驗機機器各系統及工作原理

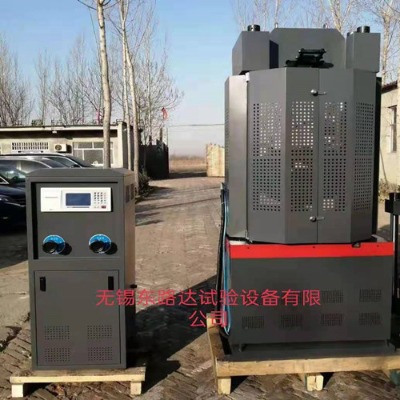

本機分主機和測力計兩部分,二者通過油管相聯接。

（一）

主機

主機由高度可調的支撐框架（由機座絲杠及移動橫梁組成）工要作框架（由工作油缸、活塞、工作臺、光杠及上橫梁組成）兩部分組成。

其工作原理是由高壓油泵向工作油缸供油,通過活塞運動,推動工作臺和上橫梁向上運動,進行試樣的拉伸或壓縮試驗。拉伸試驗在主機的上橫梁與移動橫梁之間進行,壓縮試驗是在主機的工作臺與移動橫梁之間進行。而試驗空間的調整主要是通過驅動機構移動橫梁升降達到。

1、工作油缸與活塞

工作油缸與活塞為主機的主要部分,油缸固定在機座上,活塞與工作臺之間設置球頭,回程是靠自重將活塞壓回,壓力油的密封是利用油缸與活塞之間的沒膜進行密封,并以油缸的內表面導向,由于球頭的調心作用,減少了由于側向力引起的油缸與活塞之間的摩擦力。

2、移動橫梁和驅動機構

移動橫梁通過傳動螺母支撐在絲杠上,絲杠可正、反兩個方向旋轉,絲杠是靠裝在底部的驅動機構來實現其轉動。移動機構由減速電機、鏈輪、鏈條組成、減速電機通過鏈輪、鏈條帶動兩根絲杠同步旋轉。

3、活塞行程限位裝置

（1）工作臺

（2）限位拉板

（3）限位開關

（4）碰桿

（5）油缸、活塞

（6）底座

在工作臺1與底座6之間安 裝了限位開關3當活塞上升時帶動限位拉板2共同上升,若碰桿4與限位開頭外出彈簧桿接觸時,即將油泵電源斷開,實現安 全保護功能。

4、減速機構

1、絲杠

2、大鏈輪

3、調整介輪

4、主動鏈輪

5、活塞、油缸

6、鏈條

1）在機座上面裝有減速機構,其中4為主動鏈輪,帶動鏈條運動,1為對稱的絲杠,2為裝在絲杠上的大鏈輪,3為調整張力的調整介輪,5為活塞油缸,6為鏈條。

2）鏈條的安 裝與調整,在出廠以前已經調好,用戶不必再調。

3﹚特別注意在開動移動橫梁移動時,務必注意不能使用移動橫梁進行加力移動橫梁只起空載時上升、下降的作用。

（二）測力計

本試驗機采用數字式測力指示器。測力部分由數字顯示器、壓力傳感器、微電腦及打印機組成。具體使用方法見測力顯示控制儀使用說明書。

（三）壓液控制系統

液壓控制系統由測力計的高壓油泵、送油閥、回油閥、主機的工作油缸工作活塞等組成。試驗時油液經油泵的出油管進入送油閥,送油閥的手輪關閉時,由于油壓作用,送油閥的手輪打開時,油經送油閥節流后經送油管進入工作油缸,在壓力的作用下,工作活塞向上移動帶動主機工作臺、光杠上橫梁等對試樣加荷,同時壓力油經回油管進入回油閥,再進入壓力傳感器,經過微電腦的計算和處理,以數字形式顯示或打印出結果。

1、高壓油泵

高壓油泵系采用軸向式柱塞泵,油泵流量為1l/min—3l/min與油箱電機一起組成泵站。

2、送油閥

該送油閥亦稱溢流節流閥,該閥是控制負荷、加荷速度的關鍵部件,試驗時可根據實際需要調整控制該閥開口大小,達到控制流量和壓力的目的。

3、回油閥

實際是開關閥,加荷時應將手柄旋緊,封住來自工作油缸的出口,從而切斷油液流回油箱的油路,卸荷時則將手柄旋開,使油液流回油箱。閥內另一條油路,進入壓力傳感器由傳感器輸出電信號。
