国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

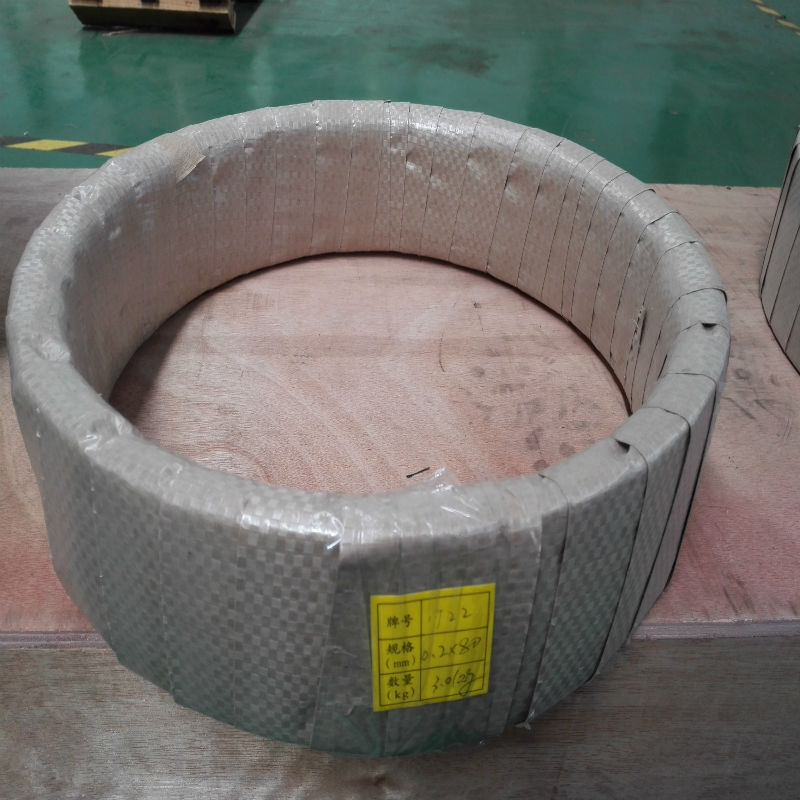

1j22材料說明：

1j22是高飽和磁感應(yīng)強度鐵鈷釩軟磁合金，在現(xiàn)有軟磁材料中該合金的飽和磁感應(yīng)強度最高(2.4t)，居里點也很高(98℃)，飽和磁致伸縮系數(shù)最大(60～100×10-6)。由于飽和磁感應(yīng)強度高，在制作同等功率的電機時，可大大縮小體積，在作電磁鐵時，在同樣截面積下能產(chǎn)生大的吸合力。由于居里點高，可使該合金能在其他軟磁材料已經(jīng)完全退磁的較高溫度下工作，并保持良好的磁穩(wěn)定性。由于有大的磁致伸縮系數(shù)，極適于作磁致伸縮換能器，輸出能量高，工作效率也高。該合金電阻率低(0.27μω·m)，不宜在高頻下使用。價格較貴、易氧化、加工性能差，添加適量鎳或其他元素  ，可改善其加工性。

1j22化學(xué)成分:碳c（≤0.04）錳mn（≤0.30） 硅si （≤0.30）  磷p （≤0.020） 硫s（0.020）

cu 銅（≤0.20） ni鎳（≤0.50） co鈷（49.0～51.0） v釩（0.80～1.80） 鐵fe (余量)

技術(shù)標(biāo)準(zhǔn): gb/t 15018-1994

1j22物理性能說明：

熔化溫度：1380～1395℃，密度：8.20g/cm3

1j22加工工藝說明：

1j22熔煉工藝：

1j22采用真空感應(yīng)爐熔煉

1j22零件熱處理工藝：

隨爐升溫至900℃，保濕5小時，以每小時100℃冷卻至750℃，然后以每小時200℃冷卻至300℃以下出爐。
