国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

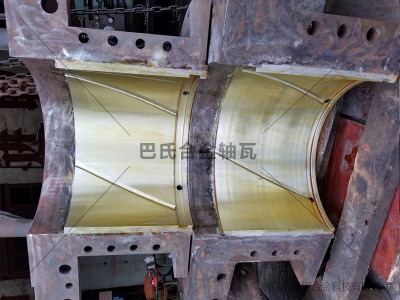

河南樺創(chuàng)金屬材料貿(mào)易有限公司如何修復(fù)巴氏合金錫基合金軸瓦軸套。  燒瓦造成運轉(zhuǎn)設(shè)備停機,因巴氏合金軸瓦由于工況振動、磨損等原因?qū)е聯(lián)p壞。損壞嚴重的軸瓦損壞面達軸瓦全部面積的1/3且局部位置軸瓦與軸瓦殼體發(fā)生剝離。所以決定采用氧氣焊對損壞的巴氏合金軸瓦進行修復(fù)。

一.1.對軸瓦焊接修復(fù)的要求

修復(fù)的焊道內(nèi)不能有氣孔、夾渣、未熔合,1.因設(shè)備轉(zhuǎn)子重量大、且轉(zhuǎn)速高（3000r/min要求軸瓦與設(shè)備轉(zhuǎn)子軸工作面堅持良好潤滑。且要保證焊道的釬接巴氏合金軸瓦強度,以接受轉(zhuǎn)動時產(chǎn)生的剪切應(yīng)力。

 2.修復(fù)后焊道外表要恢復(fù)原始尺寸。

二.焊前準備

 1.焊絲的制備

利用氧氣焊焰做熱源自行熔制而成,軸瓦的資料為巴氏合金型號zchsnsb11-6是一種熔點很低（240℃）軟金屬。選用的焊絲與軸瓦材料相同。見圖2焊絲熔制后,使用刀倒去棱角,除去外表氧化膜和渣孔,焊絲外表處置不能使用砂紙或砂輪。

 2.軸瓦表面的處置

油分子已深入機體,對于臨時處于潤滑油工況之中的軸瓦。焊接修復(fù)時,這些滲油的外表層阻礙金屬間的熔合,故而應(yīng)作認真清理。

應(yīng)對已損壞的軸瓦做認真檢查,確定焊接修復(fù)部位,并將軸瓦放入烘干箱中加熱至150-180℃。完全清除掉軸瓦上未熔化但已過熱部位之后,使用市售金屬清洗劑 對其外表氧化膜和油污作認真清洗。之后,再用刀將要修復(fù)部位刮去0.2-0.5mm處置后的軸瓦應(yīng)立即進行焊接修復(fù)。

三.軸瓦焊接修復(fù)過程

 1.預(yù)熱

如果其溫度降低軸承合金過多,選用的焊炬型號為h01-61號噴嘴。軸瓦外表處置之后。要將它加熱至150-180℃,并放置在電爐上,以減緩其在焊接修復(fù)時的冷卻速度,這時要注意避免已處理過的軸瓦外表再污染。

 2.焊接修復(fù)工藝參數(shù)

焊接速度58cm/min一次焊道寬810mm厚34mm施焊2-3層,氣焊壓力為0.02mpa中性火焰。焊接層間溫度大于150℃。軸瓦殼體流露局部清洗之后,應(yīng)先在底層釬接。
