国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

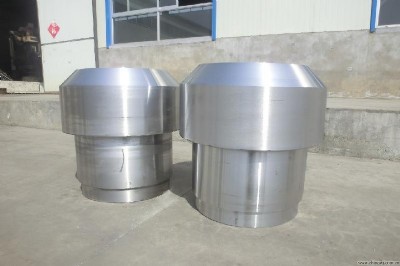

產(chǎn)品名稱：耐腐蝕高拋光4cr13塑膠模具鍛打法蘭（國標/撫順）

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：硬度 ：退火,,≤201hb,壓痕直徑3.9～4.3mm;淬火,≥50hv

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準尺寸前提下，鍛打出材料會有正常公差范圍6~8個mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡介：4cr13鋼代號s-136，屬馬氏體類型不銹鋼，該鋼機械加工性能較好，經(jīng)熱處理（淬火及回火）后，具有優(yōu)良的耐腐蝕性能、拋光性能、較高的強度和耐磨性，適宜制造承受高負荷、高耐磨及在腐蝕介質(zhì)作用下的塑料模具，透明塑料制品模具等，如熱油泵、閥片、閥門軸承、醫(yī)  療器械、彈簧等零件。

化學成分：csimncrcunips0.36～0.48      ≤0.60           ≤0.80           12.00～14.00    ≤0.30            ≤0.60          ≤0.035          ≤0.030

交貨狀態(tài)：交貨狀態(tài)：鋼材以退火狀態(tài)交貨。鍛造：油淬冷作模具鋼有一些裂紋敏感性，鍛造加熱時不宜迅速加熱，最好在650-750度進行一次預熱，鍛造加熱溫度為1130-1150度，終鍛溫度應大于800-850度，鋼錠鍛造時取上限溫度。坯料鍛造時取下限溫度退火：一般退火采用780-800度，保溫4-6小時，以≤50度/小時，冷卻到550度出爐空冷，等溫退火采用700-800度保溫2-4銷售，然后再670-720度保溫，保持2-4小時，以≤50度/小時冷速冷卻到500度出爐空冷，退火硬度為241-197hb。 力學性能：力學性能： 硬度 ：退火,,≤201hb,壓痕直徑3.9～4.3mm;淬火,≥50hv 熱處理規(guī)范及金相組織：表4-17-8 4cr13鋼的熱處理項目退火淬火回火加熱溫度/℃冷卻750~800爐冷1050~1100油冷200~300空冷熱處理規(guī)范：1)退火,800～900℃緩冷或約750℃快冷;2)淬火,1050～1100℃油冷;3)回火,200～300℃快冷。金相組織：組織特征為馬氏體型模具應用：適宜制造承受高負荷、高耐磨及在腐蝕介質(zhì)作用下的塑料模具，透明塑料制品模具等，如熱油泵、閥片、閥門軸承、醫(yī)  療器械、彈簧等零件。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
