国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

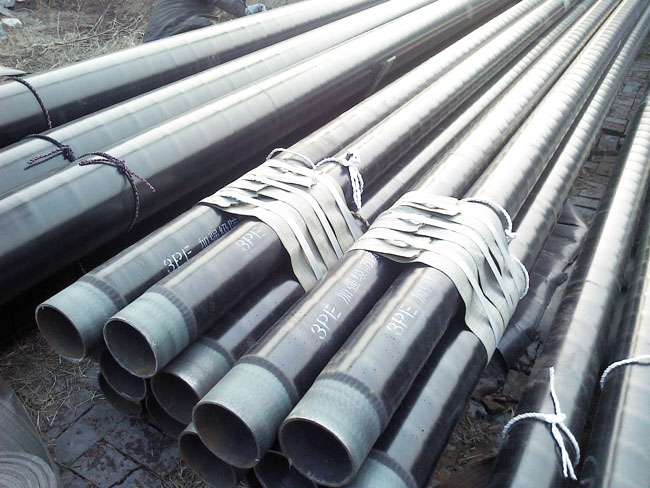

滄州盛豐管道防腐保溫工程有限公司為您提供優(yōu)品質(zhì)3pe防腐無縫鋼管就選盛豐管道生產(chǎn)廠家。3pe防腐鋼管是指3層結(jié)構(gòu)聚烯烴涂層（mapec）外防腐鋼管，是國內(nèi)常用的一種防腐管道。一般指的是鋼管外壁防腐。其它還有ipn8710、fbe環(huán)氧粉  末、環(huán)氧煤瀝青等防腐方式。

    3pe防腐一般由3層結(jié)構(gòu)組成：

    第一層環(huán)氧粉  末（fbe>100um）

    第二層膠粘劑  （ad）170～250um

    第三層聚乙烯（pe）2.5～3.7mm

    實(shí)際操作中將三種材料混合融為一體，經(jīng)過加工使之與鋼管牢固結(jié)合形成優(yōu)良的防腐層。其加工方式一般分纏繞式和圓模包覆式兩種。

    2pe/3pe防腐管其適用于煤礦井下供排水、井下噴漿焊接彎頭聚氨酯保溫管用于室內(nèi)外各種管道，集中供熱管道，中央空調(diào)管道、化工、醫(yī)  等工業(yè)管道的保溫、保冷工程。概述　聚氨酯發(fā)泡保溫管自三十年代聚氨酯合成材料誕生以來，一直作為一種優(yōu)良的絕熱保溫材料而得到迅速發(fā)展，其應(yīng)用范圍也越來越廣泛，更由于其施工簡便、節(jié)能防腐效果顯著而被大量地用于各種供熱、制冷、輸油、輸汽等各種管道。管以及生物池防腐工程。農(nóng)業(yè)灌溉用管、深井管、排水管等網(wǎng)路等等用途，可以說3pe防腐鋼管在當(dāng)前的建設(shè)中是必不可少的，而相信通過科技的延伸，未來其還是有更加輝煌的成績.

    中油工程技術(shù)研究院在引進(jìn)3pe涂敷技術(shù)初期，于1995年4月參照din30670-1991和nfa49-710（1988年3月版）編制了中國第一個(gè)3pe涂敷施工驗(yàn)收規(guī)范，用于陜京管道、庫鄯管道建設(shè)。同年升級(jí)為行業(yè)標(biāo)準(zhǔn)sy/t4013-1995，經(jīng)過幾年工程建設(shè)的總結(jié)和實(shí)踐，2001年改版為sy/t0413-2002，并于2002年8月1號(hào)起實(shí)施。

    標(biāo)準(zhǔn)制定之初，根據(jù)中國的實(shí)際情況，聚乙烯以高密度聚乙烯為主，維卡軟化點(diǎn)定為不小于110℃；外防腐層的厚度按以低、中密度聚乙烯為主的德國標(biāo)準(zhǔn)din30670-1991來確定。極大地提高了3pe防腐層的抗沖擊強(qiáng)度，保證了陜京管道和庫鄯管道的施工質(zhì)量，sy/t0413-2002又將3pe防腐層的剝離強(qiáng)度、抗沖擊的指標(biāo)大幅提高，并明確規(guī)定了據(jù)一些專用料炭黑含量，保證了3pe防腐層的機(jī)械強(qiáng)度和耐候性能，并加大了補(bǔ)口剝離強(qiáng)度（即熱縮套、熱縮帶的對底漆鋼的剝離強(qiáng)度）抽測頻次，為保證管道外防腐涂層的質(zhì)量做出了貢獻(xiàn)。

    3可靠研究

    針對采用3pe涂層在國內(nèi)發(fā)生的爭論，中油工程技術(shù)研究院受北京華油天然氣有限公司委托，完成了《陜京輸氣管道外防腐3層結(jié)構(gòu)系統(tǒng)聚乙烯涂層安  全評價(jià)研究》。該項(xiàng)研究包括從國外文獻(xiàn)收集到北京華油天然氣有限公司2001-2003年進(jìn)行的管線外防腐層開挖檢查和不開挖檢查的結(jié)果分析，以及陜京管道未用完露天堆放在華北石油鋼管廠2年和6年的3pe防腐性能檢測，得出如下結(jié)論：

    （1） 目前國內(nèi)外防腐層應(yīng)用效果評價(jià)很好，對其使用中產(chǎn)生的缺陷報(bào)道的很少。報(bào)道的主要缺點(diǎn)有露點(diǎn)、剝離、陰極剝離、陰極保護(hù)屏蔽、剝離防腐層膜下腐蝕等，而且大部分有關(guān)缺陷的報(bào)道還停留在理論推測階段，如資料中提到陰極保護(hù)屏蔽的問題，到目前還沒有關(guān)于防腐層實(shí)際運(yùn)作中出現(xiàn)陰極保護(hù)屏蔽的實(shí)例報(bào)道。經(jīng)過多年的實(shí)踐表明，隨著使用年限的增加，出現(xiàn)缺陷最少的涂層系統(tǒng)是fbe/擠壓聚乙烯3層結(jié)構(gòu)防腐系統(tǒng)。

    （2） 通過對歐洲聚乙烯防腐層30年應(yīng)用史的回顧，雖然理論上剝離防腐層下會(huì)發(fā)生腐蝕或應(yīng)力腐蝕開裂，但目前還沒有發(fā)生剝離防腐層下出現(xiàn)膜下腐蝕或應(yīng)力開裂的案例。在德國曼內(nèi)斯曼研究所，曾經(jīng)進(jìn)行了長期的腐蝕實(shí)驗(yàn)室實(shí)驗(yàn)，以模擬防腐層應(yīng)用效果。腐蝕實(shí)驗(yàn)環(huán)境有土壤、水、試驗(yàn)主要檢查應(yīng)力腐蝕開裂問題，其實(shí)驗(yàn)防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有nahco3的沙土環(huán)境，溫度70℃，管地電位-430~-460mv，鋼管表面以不同方式預(yù)處理，所有鋼管均帶壓循環(huán)。實(shí)驗(yàn)結(jié)束，防腐層缺陷周圍或多或少都有剝離，但剝離區(qū)為發(fā)現(xiàn)腐蝕。表面無氧氣化皮的鋼管為出現(xiàn)應(yīng)力開裂，有氧化皮的鋼管出現(xiàn)了開裂，裂紋深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，徹底的表面處理是防止應(yīng)力開裂的有效手段。

    （3） 陜京管道2003年開挖763m長管段，3pe防腐層共有破損點(diǎn)四個(gè)。由破損點(diǎn)的缺陷形式可以看出，防腐層的破損均是由硬物劃傷所致。對3pe直管和冷彎管3個(gè)探坑檢查，共檢測17出剝離強(qiáng)度，其中5處剝離強(qiáng)度值低于70n/ cm，最小剝離強(qiáng)度120n/cm,剝離強(qiáng)度200 n/cm。產(chǎn)生原因?yàn)殛兙┕艿朗菄鴥?nèi)首次采用3pe涂敷技術(shù)，涂敷商的涂敷水平有限，對工藝工程的控制能立相對較差，可能導(dǎo)致個(gè)別管道的涂敷工藝設(shè)置不當(dāng)造成防腐層的粘接力差。防腐層剝離強(qiáng)度低只是個(gè)別部位，而且只要防腐層無破損，也不會(huì)造成管道腐蝕。

    （4） 1999年和2003年對華北石油鋼管廠露天存放的陜京管道焊接彎頭聚氨酯保溫管用于室內(nèi)外各種管道，集中供熱管道，中央空調(diào)管道、化工、醫(yī)  等工業(yè)管道的保溫、保冷工程。概述　聚氨酯發(fā)泡保溫管自三十年代聚氨酯合成材料誕生以來，一直作為一種優(yōu)良的絕熱保溫材料而得到迅速發(fā)展，其應(yīng)用范圍也越來越廣泛，更由于其施工簡便、節(jié)能防腐效果顯著而被大量地用于各種供熱、制冷、輸油、輸汽等各種管道。說明3pe防腐層確實(shí)具有優(yōu)良的耐久和性能。
