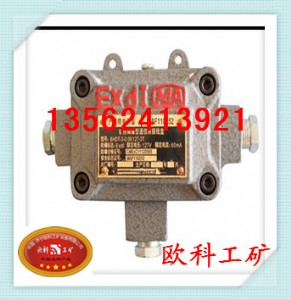

bhdt-3-0.06/127-□t系列接線盒為礦用隔爆型通信用接線盒，適用于煤礦井下有爆炸性混合氣體（甲烷）和煤塵的環境中做電話電纜的接線和分線之用。
本系列礦用隔爆型通信接線盒符合gb3836.1-2000、 gb3836.2-2000 、gb3836.3-2000、mt429-2008標準，并按照經規定程序批準的圖樣及文件制造。
防爆型式：隔爆型
防爆標志：exdi
bhdt-3-0.06/127-□t系列礦用隔爆型通信用接線盒包括7個品種：即型bhdt-3-0.06/127-2t（1對）、bhdt-3-0.06/127-3t（2對）、bhdt-3-0.06/127-4t（5對）、bhdt-3-0.06/127-6t（10對）、bhdt-3-0.06/127-7t（20對）、bhdt-3-0.06/127-9t（30對）、bhdt-3-0.06/127-8t（50對）。
表1
|
型號 |
引入通路數 |
接線容量 |
電纜外徑 |
外型尺寸 mm |
重量 kg |
|
bhdt-3-0.06/127-2t |
2 |
1對 |
2個1對—φ8或φ11 |
165×72×55 |
1.7 |
|
bhdt-3-0.06/127-3t |
3 |
2對 |
2個1對—φ8或φ11 1個2對—φ8或φ11 |
165×120×55 |
2.1 |
|
bhdt-3-0.06/127-4t |
4 |
5對 |
2個5對—φ13或φ15 2個2對（或1對）—φ8或φ11 |
210×148×70 |
3.6 |
|
bhdt-3-0.06/127-6t |
6 |
10對 |
2個10對—φ18或φ20 1個5對—φ13或φ15 3個2對（或1對）—φ8或φ11 |
217×198×70 |
5.5 |
|
bhdt-3-0.06/127-7t |
7 |
20對 |
2個20對—φ22或φ24 1個10對—φ18或φ20 1個5對—φ13或φ15 3個2對（或1對）—φ8或φ11 |
350×230×75 |
10 |
|
bhdt-3-0.06/127-9t |
9 |
30對 |
2個30對—φ26或φ28 1個20對—φ22或φ24 1個10對—φ18或φ20 2個5對—φ13或φ15 3個2對（或1對）—φ8或φ11 |
386×295×80 |
13 |
|
bhdt-3-0.06/127-8t |
8 |
50對 |
2個50對—φ38，φ42 1個30對—φ26或φ28 1個20對—φ22或φ24 1個10對—φ18或φ20 1個5對—φ13或φ15 2個2對（或1對）—φ8或φ11 |
465×350×105 |
27.5 |
使用環境條件
環境溫度：-20-+40℃
空氣相對濕度：≤98％（+25℃時）
大氣壓力：86kpa-106kpa
具有甲烷等爆炸性氣體混合物但無破壞絕緣的危險場所
無顯著搖動和劇烈沖擊振動的環境
污染等級：3級
結構特征
bhdt-3-0.06/127-□t系列接線盒的bhdt-3-0.06/127-2t、bhdt-3-0.06/127-3t的盒體裝配采用螺釘緊固式，其余5種為螺栓緊固式。接線端子全部采用壓接式接線方式，接線牢固可靠，不傷芯線。
主要參數
額定電壓：127v
額定電流：60ma
安裝
電纜去掉外皮護套，露出芯線，芯線剝頭裸露導線10-15mm
打開接線盒的緊固螺栓，擰下封口螺帽，拿出鐵墊圈、密封圈，將接線端子拿出殼外
將電纜穿過封口螺帽，鐵墊圈、密封圈，將導線芯線按順序接到接線端子上并擰緊螺釘，用扳手擰緊封口螺帽（或上好電纜壓條），用力拉一下電纜，不撥脫。再上好緊固螺栓（釘）即可。
注意事項
應按煤礦安全規程規定，定期檢查隔爆參數是否符合防爆規程的規定：
密封膠圈是否損壞老化
接線端子的絕緣性能
盒蓋緊固螺釘（栓）是否正常，發現不合格時要及時處理
本系列接線盒嚴禁帶電開蓋
維修時應注意防止“失爆”（保護隔爆面：注意緊固件和注意引入裝置里的橡膠密封圈）
隔爆接合面的修復需經專門訓練的專業人員進行，保證接線盒的使用性能和防爆性能
接好內、外接地線
不用的出線口，必須用擋板封死
運輸與貯存
本接線盒在防止雨雪直接侵襲的情況下，可用任何方式運輸。
本接線盒應儲存在溫度-10-+40℃，相對濕度低于90％，周圍無腐蝕性氣體的環境中。
裝箱清單
bhdt-3-0.06/127-□t礦用隔爆型通信用接線盒一臺
bhdt-3-0.06/127-□t礦用隔爆型通信用接線盒使用說明書一本
bhdt-3-0.06/127-□t礦用隔爆型通信用接線盒合格證一份
