排線磁環定義：
排線，也叫軟性電路板。它按照所屬行業規范規定排線規則、線序、線色、線號等，用于活動部件及活動區域內的數據傳輸，如電腦內部主板連接硬盤、光驅的數據線，手機主板連接顯示屏的數據線，還有連接設備之間的數據線都統稱排線。 排線磁環最重要的作用是消除、降低電磁干擾。因為電腦設備的電磁干擾較大，尤其是在機房等電腦較多的環境中。因此，大部分高檔外設的信號線都帶有磁環，以此降低電磁干擾對外設數據傳輸?shù)挠绊�。另外，使用時注意將信號線帶有磁環的一端與pc相連，這樣效果是最好的。
排線磁環作用：
1.排線磁環起減少電磁干擾的作用。
2.排線磁環是電子電路中常用的抗干擾元件，有一定的阻抗特性，對于高頻噪聲有很好的抑制作用，并有防輻射功能。
3.排線磁環是電子電路中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用，一般使用抗干擾磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，頻率越高，抗干擾的性能也就越強。
排線磁環選擇：

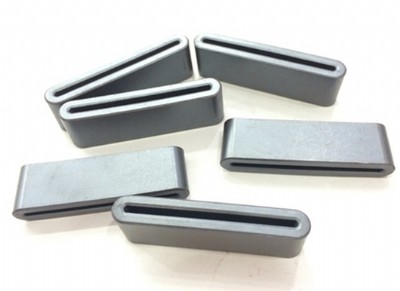

排線磁環在選擇時，大都為鎳鋅磁環，fs的扁磁環為主，磁環的外徑條件允許盡量選擇大些，長度長，內徑盡量貼合數據線外徑，這樣的話抗干擾的性能達到最佳的效果。體積一定時，長而細的比短而粗的抑制效果好內勁越小抑制效果也越好。
