gvd1200撕裂傳感器 礦用撕裂傳感器

撕裂傳感器 本安撕裂傳感器防爆傳感器

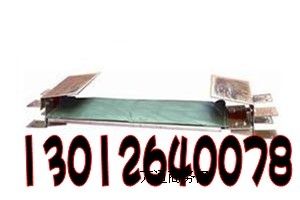

gvd1200（原型號kgv-1）撕裂傳感器為本質安全型，采用壓敏式原理，當皮帶縱向撕裂，有1200克物料漏在100cm2面積上時，khp159-z帶式輸送機綜合保護裝置主機切斷皮帶機電源,實現撕帶保護。防止事故擴大。傳感器總面積3000cm2。
防爆型式：礦用本質安全型，標志exibi。
規格型式：壓敏式傳感器
輸出方式：無源型,開關量。
外形尺寸：1200mm×300mm×30mm，質量：5kg
主要性能：
1接點容量：12v/0.2a。
2接點接觸電阻≤0.1ω，振動、沖擊后≤0.2ω。
3動作值
壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0v。
4動作值允許誤差范圍
壓敏式撕裂傳感器動作誤差±10％ 兩輸出端子應接通，接通電阻＜0.2ω
5輸出信號為開關量
工作原理：
將撕裂傳感器兩根引出線接入khp-z型主機，正常時，傳感器處于斷開狀態，輸出高電平。若皮帶撕裂，有物料（煤）約1200g落入傳感器上，導點橡膠使鍵盤兩根引線短路，輸出低電平，撕裂指示燈亮，主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。
調試：
將撕裂傳感器安裝于皮帶下方，兩根引出線分別接至khp-z帶式輸送機綜合保護裝置主機的“接地”和“撕帶”接口上，皮帶機正常運轉時，用手輕輕壓按撕裂傳感器傳感面 ，皮帶機應停機，監控儀主機面板上的“撕帶”指示燈亮，同時應發出響亮的“撕帶”語言報警聲。
低速保護取樣信號由速度傳感器實現，將磁鋼按裝在皮帶機從動輪的端面，隨從動輪旋轉，當速度傳感器靠近磁鋼時，使速度傳感器的磁敏元件產生與從動輪轉速成正比的正脈沖信號，每個正脈沖觸發單穩態電路，經反向后產生一定脈寬的正脈沖，此時的正脈沖與磁敏元件發出的正脈沖同時輸入另一單穩態電路。速度正常時，此兩脈沖同時輸入單穩態電路，變換后，“速度”端輸出高電平；若皮帶打滑，從動輪速度下降，磁敏元件發出的正脈沖將不能與前一脈沖觸發的正脈沖同步，經一段時間延時后使速度傳感器“速度”端輸出低電平，失速指示燈亮，主機執行繼電器釋放，切斷皮帶機控制電源，實現了低速保護，同時發出語言報警。通過撥動開關可改變單穩態電路的脈寬，從而使速度可在1～3轉/秒可調。
