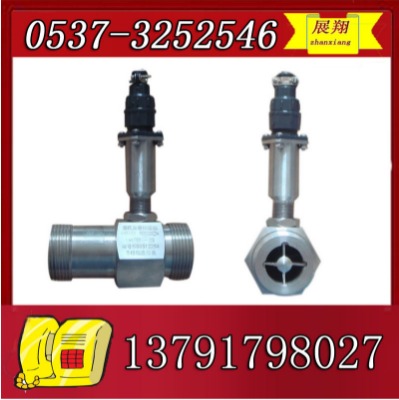

 glw型管道流量傳感器

使用說明書

執行標準：gb3836-2000 jb/t9246-1999 q/ady02-2008

嚴禁改變本安 電路和與本安 電路有關的元器件電氣參數及規格型號！

不得隨意改變本安 電路和與本安 電路有關的電器元件的規格參數！

不得與未經聯檢的設備連接！

一、glw型管道流量傳感器概述

glw型管道用流量傳感器（以下簡稱傳感器）基于力矩平衡原理,屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安 裝維護使用方便等特點,廣泛用于石油、煤礦、化工、冶金、供水、造紙等行業,是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用,適用于測量封閉管道中與不銹鋼1cr18ni9ti、2cr13及剛玉a12o3 、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等。選用本產品的防爆形式“exib i”,可在煤礦井下具有煤粉 、甲 烷的爆炸危險的環境中使用。防爆合格證號為：32006406。在爆炸性危險場所使用時,須與安 全柵連接構成本安 系統。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質,對于粘度大于5×10-6m2/s的液體,要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器,可協商訂貨,需防爆型傳感器時,在訂貨中加以說明。

二、glw型管道流量傳感器結構特征與工作原理

1.結構特征

傳感器為硬質合金軸承止推式,不僅保證精度,耐磨性能提高,而且具有結構簡單、牢固以及拆裝方便等特點。

2.工作原理

流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量q成正比,流量方程為：

f

q=3600×—

               k

式中： f—脈沖頻率[hz]

f

k—傳感器的儀表系數[1/m3 ],由校驗單給出。若以[1/l]為 q=3.6×—

                                                          k

 q—流體的瞬時流量（工作狀態下）[m3 /h]

3600—換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。

三、glw型管道流量傳感器主要參數與本安 參數

1.型號與命名：

產品型號規定為glw□-□,其含義為“渦輪式測量液體流量的傳感器”。

其中：g —表示傳感器；

         l —表示流量；

         w —表示渦輪；

         □—表示公稱通徑；

-□—表示補充特征
