eh211020-9ebd-4a70超低功耗開關機芯片

一． 功能說明

三路按鍵輸入控制兩路電平信號同步輸出（二選一）,上電不工作outl為高電平,outh為低電平。

key1鍵：長按1秒開機outl輸出低電平,outh輸出高電平,再長按1秒關機。

key2鍵：長按2秒開機outl輸出低電平,outh輸出高電平,再長按2秒關機。

key3鍵：長按3秒開機outl輸出低電平,outh輸出高電平,再長按3秒關機。

二． 極限參數(shù)

 supply voltage (vdd)…………………………                       - 0.3v ~ 6.0v

 input in voltage (vin)……………………………        vss – 0.2v ~ vdd + 0.2v

 operating ambient temperature (topr) ……………………………   -20℃ ~ + 85℃

 storage ambient temperature (tstor) ……………………         –40℃ ~ + 125℃

三． 電氣參數(shù)（vdd=5.0v  ta=25℃）

參數(shù) 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v fcpu = 1mhz

工作電流 iop 2 ua vdd= 3v, 4mhz

靜態(tài)電流 istb 2 ua vdd=3v, ilrc 16khz

驅動電流低電平輸出 iol 8 15 ma vdd=5.0v,vop=vss+0.5v

驅動電流高電平輸出 ioh 8 15 ma vdd=5.0v,vop=vdd-0.5v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

四． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 key1 長按1秒開關鍵

3 key2 長按2秒開關鍵

4 est 外部上拉vdd

5 outl led輸出,低電平有效

6 outh led輸出,高電平有效

7 key3 長按3秒開關鍵

8 gnd 電源負

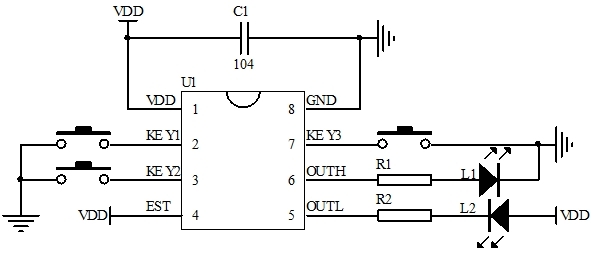

五． 電路圖參考

接led應用圖

六． 封裝尺寸圖（sop-8）

七． 版本說明

版本 日期 描述

eh211020-9e88-569e 2021/10/22 v01初版

eh211020-9ebd-4a70 2021/11/5 v02升級程序
