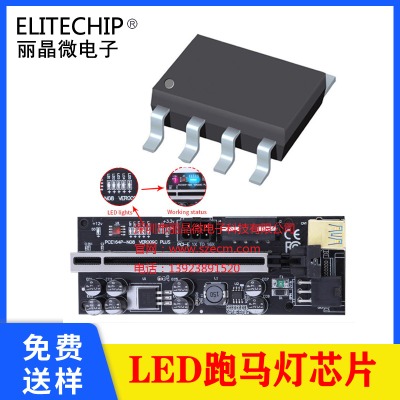

一、功能及應用 ec1786b跑馬燈芯片
本產品是一款專用拖尾式流星雨ic,設計的專用集成電路,采用最 先 進的控制技術和寬電壓設計方案,工作電壓可達3.0v-6.8v之高;
封裝方式:sop-8。
主要用于led流星雨燈飾指示燈等;
cmos設計制造工藝,低功耗,工作電壓寬,抗干擾能力強;6led拖尾燈串,上電工作,一周期時間為1.6s;opt不接,默認大驅動;opt接vdd,驅動減小一半。
二、電氣參數 (vdd=4.5v,gnd=0,ta=25℃)
characteristies sym min typ max unit remarks
工作電壓 vdd 3.0 4.5 6.8 v
工作電流 iop 500 μa vdd=4.5v,no load
led推動電流(opt不接) iol 140 ma vdd=4.5v,vload=1.8v
工作溫度 temp 0 25 60 ℃
三、封裝腳位圖(sop-8)
管腳號 符號 功能描述
1 out5 led5輸出,低電平有效
2 out6 led6輸出,低電平有效
3 out4 led4輸出,低電平有效
4 gnd 電源負
5 out3 led3輸出,低電平有效
6 out2 led2輸出,低電平有效
7 out1 led1輸出,低電平有效
8 vdd 電源正
四、參考電路圖
五、sop-8封裝尺寸圖
