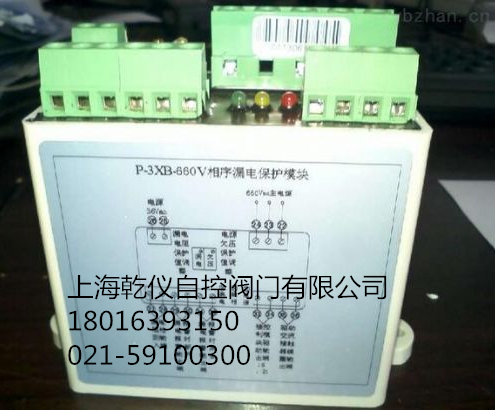

p-3xb-660v三相控制模塊/三相漏電保護模塊應用范圍

1、 動力電源：三相660（380） vac±15％ 50～60 hz±2％

2、 模塊電源：單相36 vac±15％ 50～60 hz±2％

3、 環境溫度：－30℃～＋60℃

4、 相序校正輸出負載: 5a 240 vac 或5a 30 vdc

注：若電源電壓超出上述范圍，可另行訂做。

p-3xb-660v

三相控制模塊/三相漏電保護模塊使用方法

電源正常時，缺相指示燈熄滅。若電源輸入為正相序，開控制指令信號經過開限位開關從④號端子進入模塊，從⑥號端子出模塊，驅動交流接觸器線包ko；關控制指令信號經過關限位開關從⑤號端子進入模塊，從⑦號端子出模塊，驅動交流接觸器線包kc。當電源輸入為逆相序時，開控制指令信號經過開限位開關從④號端子進入模塊，從⑦號端子出模塊，驅動交流接觸器線包kc；關控制指令信號經過關限位開關從⑤號端子進入模塊，從⑥號端子出模塊，驅動交流接觸器線包ko。電源缺相時，缺相指示燈點亮，接線端子④、⑤、⑥、⑦都斷開。

調試

電機轉向的調整：先用手輪將電動執行器調整到中間位置，接著發送開/關閥指令，使執行器動作，觀察電動執行器的轉向是否正確，若相反則切斷電源將電機任意兩根引線互換一下，再接通電源和發送開/關閥指令觀察電機的轉向是否正確。

電機轉向正確后，在此后的安  裝調試中，只要不改變相序保護模塊的接線端子④、⑤、⑥、⑦與控制器電源的接線和交流接觸器或固態繼電器與電機的接線，就無需考慮動力電源的接入相序，電動執行器均可正確動作。當發生電源缺相時，缺相指示燈點亮，動力電源與電機的通路被切斷，電機停止運轉。
