河南梓清ups電源故障分析及解決辦法
河南梓清電氣設備有限公司專業從事機房整體防雷、機房設計、機房配電等，想要了解或詳細咨詢可致電！
故障現象1：逆變輸出正常,市電輸入時ups無輸出。

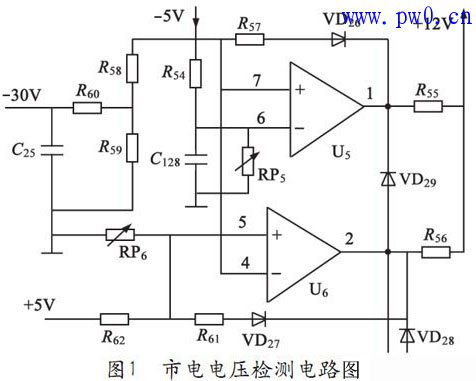

故障分析：逆變輸出正常,使用市電時無輸出,故障主要存在于市電電壓檢測電路和市電/逆變繼電器轉換電路。由于這個繼電器轉換電路簡單,故首先檢查此部分電路。人為使該繼電器動作,發現市電轉換正常,說明故障在市電電壓檢測電路。此部分相關電路如圖1所示。
從此圖可以看出，當市電輸入電壓為220v時,經變壓整流得到一個約為+30v的市電輸入檢測信號電壓,該電壓高低與市電輸入電壓成正比。此電壓經r60、r59、c25濾波后,得到一個+2.4v的直流電平信號,該信號分別送到u5的7腳和u6的4腳。由-5v經r54、rp5分壓得到的1.6v接至u5的6腳。此時u5的1腳、u6的2腳都輸出+12v的高電位,使后續電路中的繼電器不工作,市電的輸入與輸出保持連通狀態。當市電電壓低至170v以下時,u5的第7腳電位降至1.5v以下,低于第6腳的電位,第1腳輸出低電位,使后續電路中繼電器動作,切斷市電通路,ups轉為逆變輸出;當電壓高于260v時,u6的第2腳輸出低電位,后續電路中的繼電器動作,切斷市電通路,ups轉為逆變輸出。
現測u5(lm339)的1腳電位為6v,正常為0v,測2腳為0v,6腳和5腳電位正常,7腳電位為4v,正常時為2.4v,而測市電輸入正常,30v檢測電平信號正常,說明故障是由于市電檢測電路損壞引起。根據上述市電檢測電路的工作原理可知,引起u57腳電位升高的原因有兩種： 1.30v檢測電平升高； 2.u5或外圍損壞。 首先測r59上端電位2.7v正常,說明故障是由于u5或外圍元件損壞引起。斷電查u5外圍元件均正常,重新加電測u5的1腳和u6的2腳電壓發現1腳為0v,2腳為6v,據此基本可斷定u5損壞,更換u5故障排除。
