生產lx（原h(huán)l型）-彈性柱銷聯軸器（gb5014-2003）●本聯軸器已列為國家標準gb5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000n.m。
●彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
●軸孔型式有圓柱形、圓錐形和短圓柱形。軸孔和鍵槽按國家標準gb3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵ht20-40、鑄鋼zg35ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用mc尼龍b制成。

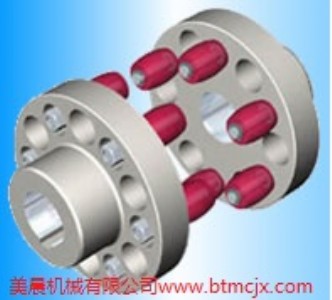

●彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。生產lx（原h(huán)l型）-彈性柱銷聯軸器基本參數和主要尺寸。
hl型-彈性柱銷聯軸器基本參數和主要尺寸
|
型號
|
公稱扭矩 tn(n.m)
|
許用轉速 [n]r/min
|
軸孔直徑 d 1 d 2 d z
|
軸孔配合長度
|
d
|
s
|
轉動慣量 kg.m 2
|
重量 kg
|
|
y型
|
z、j 1 、 z型
|
|
l
|
l 1
|
l
|
|
鐵
|
鐵
|
鋼
|
鐵
|
|
lx1
|
160
|
7100
|
12 14
|
12 14
|
32
|
27
|
32
|
90
|
2.5
|
0.0064
|
2
|
|
16 18
|
16 18
|
42
|
30
|
42
|
|
19
|
19
|
|
20 22
|
20 22
|
52
|
38
|
52
|
|
24
|
|
|
lx2
|
315
|
5600
|
20 22
|
20 22
|
52
|
38
|
52
|
120
|
2.5
|
0.253
|
5
|
|
24
|
24
|
|
25 28
|
25 28
|
62
|
44
|
62
|
|
30 32
|
30 32
|
82
|
60
|
82
|
|
35
|
|
|
lx3
|
630
|
5000
|
30 32
|
30 32
|
82
|
60
|
82
|
160
|
2.5
|
0.6
|
8
|
|
35 38
|
35 38
|
|
40 42
|
40 42
|
112
|
84
|
112
|
|
45 48
|
|
|
lx4
|
1250
|
4000
|
2800
|
40 42
|
40 42
|
112
|
84
|
112
|
195
|
3
|
3.4
|
22
|
|
45 48
|
45 48
|
|
50 55
|
50 55
|
|
56
|
56
|
|
60 63
|
|
142
|
107
|
142
|
|
lx5
|
2000
|
3550
|
2500
|
50 55
|
50 55
|
112
|
84
|
112
|
220
|
3
|
5.4
|
30
|
|
56
|
56
|
|
60 63
|
60 63
|
142
|
107
|
142
|
|
65 67
|
65 67
|
|
71 75
|
|
|
lx6
|
3150
|
2800
|
2100
|
60 63
|
60 63
|
142
|
107
|
142
|
280
|
4
|
15.6
|
53
|
|
65 70
|
65 70
|
|
71 75
|
71 75
|
|
80
|
80
|
|
85
|
|
172
|
132
|
172
|
|
lx7
|
6300
|
2240
|
1700
|
70 71
|
70 71
|
142
|
107
|
142
|
320
|
4
|
41.1
|
98
|
|
75
|
75
|
|
80 85
|
80 85
|
172
|
132
|
172
|
|
90 95
|
90 95
|
|
100 110
|
100
|
212
|
167
|
212
|
|
lx8
|
10000
|
2120
|
1600
|
80 85
|
80 85
|
172
|
132
|
172
|
360
|
5
|
56.5
|
119
|
|
90 95
|
90 95
|
|
100 110
|
100 110
|
212
|
167
|
212
|
|
120 125
|
|
|
lx9
|
16000
|
1800
|
1250
|
100 110
|
100 110
|
212
|
167
|
212
|
410
|
5
|
133.3
|
197
|
|
120 125
|
120 125
|
|
130 140
|
130
|
252
|
202
|
252
|
|
lx10
|
25000
|
1560
|
1120
|
110 120
|
110 120
|
212
|
167
|
212
|
480
|
6
|
273.2
|
322
|
|
125
|
125
|
|
130 140
|
130 140
|
252
|
202
|
252
|
|
150
|
150
|
|
160 170
|
160
|
302
|
242
|
302
|
|
180
|
|
|
lx11
|
31500
|
1320
|
1000
|
130 140
|
130 140
|
252
|
202
|
252
|
540
|
6
|
555.7
|
520
|
|
150
|
150
|
|
160 170
|
160 170
|
302
|
242
|
302
|
|
180
|
180
|
|
190 200
|
190
|
352
|
282
|
352
|
|
220
|
|
|
lx12
|
63000
|
1250
|
950
|
160 170
|
160 170
|
302
|
242
|
302
|
630
|
7
|
902
|
714
|
|
180
|
180
|
|
190 200
|
190 200
|
352
|
282
|
352
|
|
220
|
220
|
|
240 250
|
|
410
|
330
|
-
|
|
260
|
|
|
lx13
|
100000
|
1120
|
850
|
190 200
|
190 200
|
352
|
282
|
352
|
710
|
8
|
1700
|
1057
|
|
220
|
220
|
|
240 250
|
240 250
|
410
|
330
|
-
|
|
260
|
260
|
|
280 300
|
|
470
|
380
|
-
|
|
lx14
|
160000
|
850
|
630
|
240 250
|
240 250
|
410
|
330
|
-
|
800
|
8
|
4318
|
1956
|
|
260
|
260
|
|
280 300
|
300
|
470
|
380
|
-
|
|
320
|
|
|
340
|
|
550
|
450
|
-
|
|
以上是
lx型彈性柱銷聯軸器的詳細信息，如果您對hl彈性柱銷聯軸器的價格、廠家、型號、圖片有什么疑問,請聯系我們獲取彈性柱銷聯軸器的最新信息。
