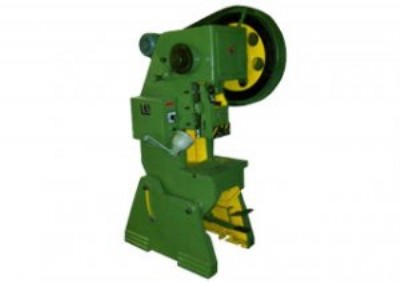

沖床是工業生產中常見的機械設備，加工方式為借助于沖頭的動能沖栽零件，負荷運轉噪聲多在90dba以上。
沖床上模是整副沖模的上半部，即安 裝于壓力機滑塊上的沖模部分。上模座是上模最上面的板狀零件，工件時緊貼壓力機滑塊，并通過模柄或直接與壓力機滑塊固定。下模是整副沖模的下半部，即安 裝于壓力機工作臺面上的沖模部分。下模座是下模底面的板狀零件，工作時直接固定在壓力機工作臺面或墊板上。刃壁是沖裁凹�？兹锌诘膫�(cè)壁。刃口斜度是沖裁凹�？兹斜诘拿總�(cè)斜度。氣墊是以壓縮空氣為原動力的彈頂器。參閱“彈頂器”。反側壓塊是從工作面的另一側支持單向受力凸模的零件。
沖床導套是為上、下模座相對運動提供精密導向的管狀零件，多數固定在上模座內，與固定在下模座的導柱配合使用。導板是帶有與凸模精密滑配內孔的板狀零件，用于保證凸模與凹模的相互對準，并起卸料（件）作用。導柱是為上、下模座相對運動提供精密導向的圓柱形零件，多數固定在下模座，與固定在上模座的導套配合使用。導正銷是伸入材料孔中導正其在凹模內位置的銷形零件。導板模是以導板作導向的沖模，模具使用時凸模不脫離導板。導料板是引導條（帶、卷）料進入凹模的板狀導向零件。導柱模架是導柱、導套相互滑動的模架。
沖床沖模是裝在壓力機上用于生產沖件的工藝裝備，由相互配合的上、下兩部分組成。凸模是沖模中起直接形成沖件作用的凸形工作零件，即以外形為工作表面的零件。凹模是沖模中起直接形成沖件作用的凹形工作零件，即以內形為工作表面的零件。防護板是防止手指或異物進入沖模危險區域的板狀零件。壓料板（圈）是沖模中用于壓住沖壓材料或工序件以控制材料流動的零件，在拉深模中，壓料板多數稱為壓料圈。壓料筋是拉延�；蚶钅Ｖ杏靡钥刂撇牧狭鲃拥慕顮钔黄�，壓料筋可以是凹模或壓料圈的局部結構，也可以是鑲?cè)氚寄；驂毫先χ械膯为?dú)零件。壓料檻是斷面呈矩形的壓料筋特稱。參閱“壓料筋”。承料板是用于接長凹模上平面，承托沖壓材料的板狀零件。連續模是具有兩個或更多工位的沖模，材料隨壓力機行程逐次送進一工位，從而使沖件逐步成形。
