帶式輸送機用液壓卷帶裝置

液壓卷帶裝置,礦用卷帶裝置廠家,輸送機卷帶裝置

jy1200/22型，表示輸送帶寬度為1200mm，電動機功率22kw帶式輸送輸送用液壓卷帶裝置。

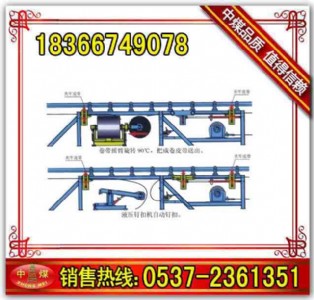

帶式輸送機用液壓卷帶裝置由機架、液壓泵站、固定夾緊裝置、收放帶裝置、水平推移液壓缸、水平移動夾帶裝置等零部件組成。

該裝置布置在伸縮帶式輸送機貯帶倉的后方，整套設備的動力均由液壓泵站提供。當貯帶倉貯滿輸送帶時，先通過固定夾帶裝置ⅰ、水平移動夾帶裝置中的液壓缸把輸送帶夾緊，然后推出水平推移液壓缸中的活塞桿，拉動輸送帶向卷帶裝置方向移動至最大行程。此時固定夾帶裝置ⅱ夾緊輸送帶，并松開水平移動夾帶裝置，水平推移液壓缸回縮。然后再夾緊水平移動夾帶裝置，并松開固定夾帶裝置ⅱ，水平推移液壓缸活塞桿推出。此工作過程可反復操作，直至把輸送帶接頭拉至收放帶裝置卷軸附近，抽出輸送帶扣聯接銷軸，將拉出的輸送帶纏繞在卷軸上，松開水平移動夾帶裝置，固定夾帶裝置ⅱ。啟動液壓馬達，開始卷帶。卷帶結束后，卷帶裝置搖臂旋轉90°，把卷好的輸送帶送到機身外，然后再次通過水平移動夾緊裝置，水平推移液壓桿拉動輸送帶，將輸送帶接頭重新聯接上。松開所有夾帶裝置，收帶工作結束。

收放帶裝置由液壓馬達、卷軸、壓板、法蘭、底座、支座、安  裝板、搖臂、擺動液壓缸、旋轉液壓缸等零部件組成。輸送帶通過壓板固定在卷軸上，卷軸由銷軸與法蘭聯接，液壓馬達帶動卷軸實現正反向旋轉，擺動液壓缸的伸縮可使搖臂上下擺動，旋轉液壓缸的伸縮可使搖臂水平轉動，從而可以保證輸送帶卷得整齊，并可把卷好的輸送帶轉運到機架外，拆下銷子，即可方便的取下卷軸和卷好的輸送帶。搖臂的水平轉向可以通過改變支座，安  裝板的放置進行調整，以適應帶式輸送機布置在巷道左側或右側的要求。

水平移動夾帶裝置由固定橫梁、移動橫梁、液壓缸、連接板。車輪等零部件組成。液壓缸帶動移動橫梁運動，用于夾緊輸送帶。連接板用于與水平推移液壓缸聯接，從而帶動水平移動夾帶裝置移動。

主要技術參數

注：1、皮帶機型可根據用戶要求配套

2、電機電壓分兩種：360/660v和660/1140v。

3、用戶特殊要求標設計制造。
