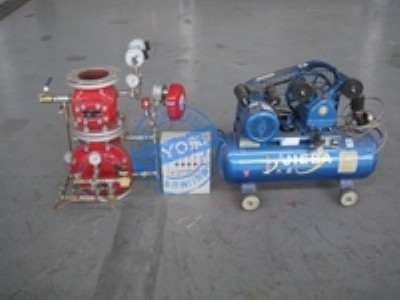

zsfu型預作用報警閥裝置由雨淋閥、單向閥、進水信號蝶閥、應急站、電磁閥、滴水閥、供水壓力表、控制腔壓力表、控制腔進水閥、控制腔進水過濾器、控制腔進水止回閥、控制腔進水孔板、控制腔進水軟管、報警管路過濾器、報警控制閥、報警試驗閥、報警管路泄水孔板、壓力開關、水力警鈴、排水球閥等組成（詳見預作用報警閥裝置外形圖、預作用報警閥裝置配管原理圖）。
預作用裝置用于預作用系統，一旦發生火災，探測器首先動作，發出聲響報警信號，同時打開預作用閥，使整個系統充滿水，并立即從已動作的噴頭處噴水滅火。
系統原理：
預作用系統是幾年發展起來的自動噴水滅火系統，它將火災探測報警技術和自動噴頭系統結合起來，對保護對象起雙重保護作用。在未發生火災是該系統側管路內充有空氣，故系統具有干式系統的特點，能滿足高溫和嚴寒條件下自動噴水滅火的需要。一旦發生火災，安 裝在保護區的感溫、感煙火災探測器首先發出火災報警信號，火災報警控制器在接到報警信號后，發出指令信號打開雨淋閥，此時向系統側管網充水，在閉式噴頭尚未打開前，使系統轉變?yōu)闈袷较到y(tǒng)。同時水力警鈴報警，壓力開關動作，啟動聲光警告，以顯示管網內已充水此時，火災如果繼續發展，閉式噴頭玻璃球破碎，噴頭噴水滅火。
當有關人員接到火災報警控制器發出的報警信號或聽到水力警鈴聲響后，及時組織人員將火撲滅，閉式噴頭就不會打開噴頭，避免了水漬造成的損失�；馂�(zāi)撲滅后，應將雨淋閥關閉，并排空管路中的水，使系統充氣，恢復伺應狀態。充氣壓力為0.03-0.05mpa范圍內，充氣量不小于0.10m/min，以確保在30min內完成對將官網的充壓。由空氣維護裝置、預作用控制柜和空氣壓縮機組成連鎖裝置控制，對管網充氣的作用是監測系統管路的工作情況，管路及噴頭是否損壞和泄漏，當管路損壞或大的泄漏時，系統中氣壓低于0.01mpa時，就會發出故障報警信號（詳見預作用滅火系統原理圖、預作用系統動作原理圖）。
特點：
1.預作用系統特別合適于寒冷凍或平時時忌水漬，不允許出現誤噴的重要場所。
2.預作用系統必須直安 裝，它由雨淋閥裝置、信號蝶閥、止回閥、連接法蘭等組成，主要規格有zsu100、zsu150、zsu200，工作壓力為0.14-1.2mpa。
3.本裝置成套供應，為用戶安 裝使用提供了極大方便。
