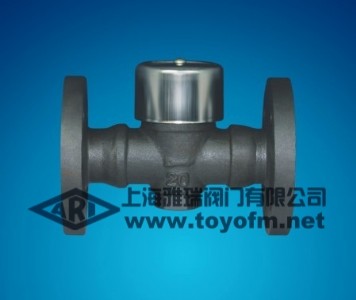

cs49h熱動式圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
一、cs49h圓盤式蒸汽疏水閥原理：
在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為 合金鋼，閥心為硬質合金，該閥最高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。圓盤式蒸汽疏水閥是根據伯努力熱動力原 理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
二、cs49h圓盤式蒸汽疏水閥特點
(1)、體積小，重量輕，不受安 裝位置的限制。
(2)、全部材質均為不銹鋼件，經久耐用，耐腐蝕。
(3)、在室外不怕冷凍，能耐水擊，耐過熱。
(4)、過冷度為 8 ℃ ，漏汽率小于實際排量 3％ ，最大背壓 50％ 。
(5)、結構簡單，安 裝維修方便。
三、cs49h熱動式圓盤式蒸汽疏水閥主要零件材料和性能參數
要零部件材料表 |
|
材料 |
閥體、閥蓋 |
a105碳鋼、不銹鋼 |
|
閥座、閥片 |
不銹鋼 |
|
過濾網 |
不銹鋼 |
四、cs49h熱動式圓盤式蒸汽疏水閥技術參數表
產品型號 |
公稱通徑 |
連接方式 |
使用壓力 |
最高允許溫度 |
外型尺寸 |
參考重量 |
|||
l |
h1 |
h2 |
w |
||||||
cs169h(y) |
15 |
螺紋、承插焊 |
0.01~4.0 |
350 |
85 |
57 |
47 |
53 |
1.7 |
20 |
|||||||||
25 |
95 |
||||||||
cs49h(y) |
15 |
法蘭 |
0.01~4.0 |
350 |
150 |
57 |
47 |
53 |
4.8 |
20 |
150 |
||||||||
25 |
150 |
||||||||
cs169h |
15 |
螺紋、承插焊 |
0.01~4.0 |
350 |
75 |
60 |
45 |
53 |
1.2 |
20 |
85 |
60 |
45 |
53 |
1.3 |
||||
25 |
95 |
60 |
45 |
53 |
1.5 |
||||
32~50 |
130 |
75 |
45 |
70 |
4.2 |
||||
cs49h |
15~20 |
法蘭 |
0.01~4.0 |
350 |
150 |
60 |
45 |
53 |
3.0 |
25 |
160 |
60 |
45 |
53 |
3.3 |
||||
32~50 |
230 |
75 |
45 |
70 |
9.5 |
||||
cs49h-16c25c40c |
65 |
法蘭 |
0.01~4.0 |
350 |
270 |
107 |
107 |
90 |
18 |
80 |
280 |
115 |
115 |
100 |
20 |
||||
100 |
320 |
120 |
120 |
120 |
22 |
||||
