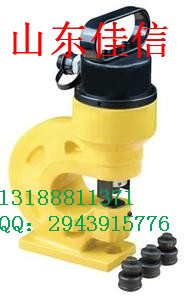

角鋼沖孔機是沖孔機的一類由手動泵或電動泵和工作頭二部分組成,輸油軟管采用快速接頭連接,密封可靠,快速,作業時無方向性限制,裝拆方便,本機具專門用于角鐵,扁鐵,銅,鋁排等金屬板材的打孔.
角鋼沖孔機是以重力使鉆頭下沖成孔的過程。 沖孔機適合加工軟材料，避免了鉆孔機鉆出來的孔會有毛刺，不平整的弊端。液壓沖孔機是沖床的進一步發展，它解決了沖床需要獨立送料系統的問題，所以體積較小，自重輕，能按設計要求沖制不同規格的孔。適用于電力,建筑等行業在野外工地操作 。
液壓角鋼沖孔機使用方法：
1.將油泵和工作頭用快速接頭接好.
2.選擇好相應的上下模,先裝上模后裝下模,裝上模時先將定位螺絲擰出一定的位置后再裝入下模,一定要放到位,再將定位螺絲擰緊即可作業.
3.放好工件,關緊油泵回油螺絲,板動手柄,直至工作完成后松開回油螺絲,如沖較薄的金屬板材時一定要將退料墊插入退料腳架和工件的中間,否則工件會卡在上模.
技術參數：
型號 噸位t 孔徑10.5-20.5（mm） 鐵板mm 銅排mm 喉深mm 重量kg
ch-60 31 φ3/8″-φ3/4″ 6 /10 95 13.5
ch-70 35 φ3/8″-φ3/4″ 8/ 12 110 28
型號 ch60 ch70 ch80 ch100
沖力 31t 35t 50t 100t
最大厚度銅鋁10 鐵6mm 銅鋁12 鐵10mm 銅鋁鐵16mm 鋼板20mm
喉深 95mm 110mm 115mm 130mm
重量 19.5kg 36kg 46kg 100kg
配送模具 φ10.5, φ13.8,φ17.5,φ20.5 φ16, φ18,φ22,φ25 φ22, φ25,φ28,φ32
選配泵站 手動動液壓泵，電動液壓泵 雙回路液壓電動泵 雙回路液壓電動泵
開孔孔徑范圍：10.5-20.5
銅/鋁板:12mm 最大開孔（角鐵、扁鐵、銅排，銅板）厚度：12mm
鐵/鋼板:7mm 直徑不能超過20mm
噸位:31t
喉深:95mm
重量:13.5kg
模具配置:3/8"(ф10.5mm),1/2"(ф13.8mm),5/8"(ф17mm),3/4"(ф20.5mm)
液壓沖孔工具功能說明：
1． 分離式液壓沖孔機適用于l、h平板鋼，鋼板鋁排沖孔。
2． 底處設計有平平座，平穩不容倒晃。
3． 單孔式回油，模具采用高碳鎢合金鋼不容破損。
4． ch-70、ch-60分體式液壓沖孔器，專門用于角鐵、扁鐵、銅板等金屬板材打孔，特別適用于電力、建筑等行業在野外工地操作
5． 配合泵浦：cp-700 dyb-63a cte-25as 出廠不含泵，需另采購。
液壓角鋼沖孔機性能特點：
1、本機利用杠桿原理、絲桿施力、操作方便省力、沖孔效率高、沖一次孔僅需20-30 秒。
2、主受力頭選用超高強度合金鋼制造，重量輕、攜帶方便。
3、結構簡單，便于維護保養。
液壓角鋼沖孔機用途及適用范圍：
1、電力部門,鐵塔擴孔、修孔、開孔；發電廠、變電站，銅鋁母排、設備線夾、扁鋼等。
2、鐵路、郵電、建筑行業檢修加固。由于該機不需要電力能源，特別適用于野外、高空及水下作業。
液壓角鋼沖孔機操作方便：
1、選用所需孔徑配套的沖孔、沖模。安 裝在主機模頭上。
2、將工件插入模頭、開口處、對準刻線，旋動沖模夾緊工作。
3、搖動手把，沖頭下壓，即可沖出孔。
液壓角鋼沖孔注意事項：
1、操作前檢查沖頭、沖模是否相應配套，否則將會損壞主機。
2、沖孔前沖模須先旋壓緊工作。
3、操作過程中如發現異常故障，應即停止沖孔，排除故障，以免損壞機件。
4、絲桿、絲母應該常注油潤滑。
如需其它規格模具，可另行訂貨。
●液壓沖孔機是用于母線安 裝時沖孔的專用機具，需配套泵浦(手泵、腳踏泵、電泵)。
●液壓沖孔機自重輕，能按設計要求沖制不同規格的孔。
