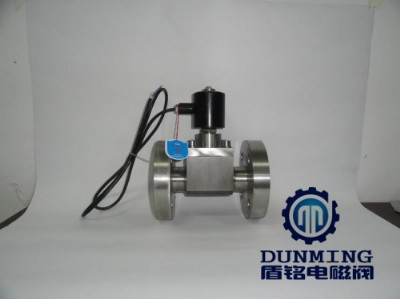

法蘭高壓防爆電磁閥選型參數：
公稱尺寸：螺紋dn1-50mm 法蘭dn15-300mm
原理結構：先導活塞式
壓力范圍:1~200mpa
控制方式：常開、常閉、自保持、換三通
閥體材質:鑄鋼、不銹鋼304、316、316l
適用介質:氣、水、油、蒸汽、燃氣、氮氣、腐蝕性液體及氣體等
溫度范圍:（-200、-100、-40）～（+100、+200、+250、+350）℃
工作環境溫度：-10-+50℃ -40-+80℃
電源電壓：交流：ac24v、ac36v、ac110v、ac127v、ac220v、ac380v
直流：dc12、dc24v、dc36v、dc110v、dc127v、dc220v、dc380v
線圈工作溫度：<+50℃、<+85℃
接線方式：接線座式、引線式、插頭式
連接方式：法蘭、內螺紋、外螺紋、卡套、焊接
泄 漏 量：零
備 注：特殊型可定制
法蘭高壓防爆電磁閥特殊功能：
手動功能：旋轉電磁閥手動開關來控制電磁閥開、閉,必須斷電情況下方可操作手動功能。
信號反饋：當電磁閥打開時，信號公共線和開信號線接通；電磁閥關閉時，信號公共線和關信號線接通。
法蘭高壓防爆電磁閥工作原理：
常閉：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔打開，主活塞由介質壓力推動，打開電磁閥主閥口，介質流通。
當電磁閥線圈斷電時，電磁閥主閥口關閉，介質截止。
常開：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔關閉，主活塞由介質壓力推動，關閉電磁閥主閥口，介質截止。
當電磁閥線圈斷電時，電磁閥主閥口打開，介質流。
注意：
1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），高壓電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。
2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。
