国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

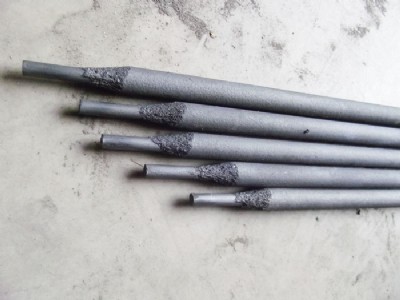

dcr62耐磨焊條

硬度hrc62，耐溫800℃，耐磨、耐沖擊，可大面積多層堆焊，用于：擠壓輥輥面、破碎機錘頭、挖掘機斗齒修復磚瓦廠、修復攪刀、修復攪籠、修復對滾、修復錘破、修復籠破磨煤機錘頭、料斗、鏟片、泥槳泵、粉  碎機錘頭、高爐料鐘、牙輪鉆頭、挖泥機葉片、木炭機推進器、磚瓦機絞刀等。

堆焊焊條使用說明:

執(zhí)行gb984-2001標準

堆焊是在工件的表面或邊緣進行熔敷一層耐磨、耐蝕、耐熱等性能金屬層的焊接工藝。對修復和提高零件的使用壽命，合理使用材料，提高產品性能，降低成本有顯著的經濟效益。

堆焊工作及工作條件十分復雜，堆焊時必須根據不同要求選用合適的焊條。不同的工件和堆焊焊條要采用不同的堆焊工藝 ，才能獲得滿意的堆焊效果。

堆焊中最常碰到的問題是開裂，防止開裂的主要方法是：

1、焊前預熱，控制層間溫度，焊后緩冷。

2、焊后進行消除應力熱處理。

3、避免多層堆焊時開裂，采用低氫型堆焊焊條。

4、必要時，堆焊層與母材之間堆焊過渡層（用碳當量低、韌性高的焊條）。

開裂與工件及焊縫熔敷金屬的含碳量、合金元素  之間有直接關系，所以預熱溫度一般依據所用焊條的碳當量來估算。

碳當量公式如下：

ceq=c+1/6mn+1/24si+1/5cr+1/4mo+1/15ni

此估算公式適宜于低、中、高碳鋼和低合金鋼材料。

碳當量（％）

預熱溫度

碳當量（％）

預熱溫度

≤0.40

100℃以上

≤0.70

250℃以上

≤0.50

150℃以上

≤0.80

300℃以上

≤0.60

200℃以上

≤0.90

350℃以上

高錳鋼及奧氏體不銹鋼，可不預熱。高合金鋼預熱溫度大于400℃。

堆焊效果指焊層硬度、耐磨及耐熱等性能，其性能高低與下列因素  有關：

1.焊接電流大小、電弧長短。電流大、電弧長，合金元素  易燒損，反之，有利合金元素  過渡。

2.預熱溫度、緩冷條件決定堆焊層的質量。

3.某些堆焊金屬用不同的熱處理方法可以得到不同的硬度。

堆焊層的硬度和化學成分指堆焊三層以上的堆焊金屬
