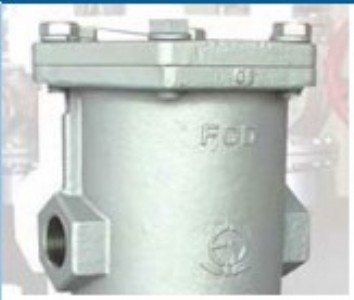

日本閥天venn汽水分離器

日本閥天venn汽水分離器 ba-5

型擋板式（沖突式）汽水分離器，采用單獨路徑，可徹底分離蒸汽或空氣中所夾含的水滴，而且通過排走蒸汽中的水滴降低溫度變化，可以穩定的供熱。

 日本venn汽水分離器 選型方法

汽水分離器的口徑選擇與配管口徑一致的。（大于配管口徑亦可。）

另外，可根據指定流量選擇口徑或汽水分離器的壓力損失。請參考流量特性線圖。

根據配管流量選擇時

推薦：蒸汽：30m/s以內；空氣：16m/s以內

 1、選擇疏水閥

適用流體

蒸汽

空氣

適用壓力

1.0mpa以下

1.6mpa（2.0mpa）以下

2.0mpa以下

推薦閥門型號

ad-17型，ak-1h型

ad-17型

（請咨詢2.0mpa以下）

請咨詢

 2、雜物槽及疏水閥的推薦直徑

汽水分離器口徑

15.20.25

32.40

50

汽水排出口口徑

jis rc 3/4

jis rc 1

jis rc 1-1/4

雜物槽口徑

20

25

32

疏水閥口徑

20

25

25

※安  裝在雜物槽下部的關閉閥推薦使用口徑20以上。

※詳細情況請參照配管例圖。

venn產品型號

venn ba5-m

venn ba5f-m

口徑

15 - 50

適用流體

蒸汽、空氣

適用壓力

2.0 mpa 以下（注）

流體溫度

220 ℃ 以下

端口連接

jis rc 螺紋

jis 20krf 法蘭盤

排水口

口徑 25 以下：jis rc 3/4

口徑 32，40：jis rc 1

口徑 50：jis rc

1-1/4

材質

本體、上蓋、擋板：球墨鑄鐵

墊圈：無石棉

耐壓實驗

水壓 3.0 mpa

注：空氣用設備使用國內規格時，需要校正壓力，因此確認之后請使用正確壓力
