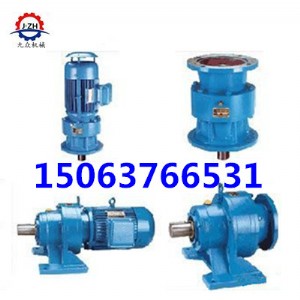

bwd18-23-2.2kw擺線減速機

bwd減速機一、技術參數：

功 率：0.37kw～55kw

轉 矩：150n·m～20000n·m

傳動比：

單級：7,9,11,17,23,25,29,35,43,47,59,71,87

雙級：121,187,289,319,473,595,731,841,1003,1225,1505,1849,2065,2537,3481,5133,7569

三級：2057-658503

可配電機功率：

0.18kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3.0kw,4.0kw,5.5kw,7.5kw,11kw,15kw,18.5kw,22kw

基本型調速范圍: 200-1000(r/min)

與其他減速機組合型調速范圍: 0.001-2000(r/min)

扭矩范圍: 1.5-85870n.m

減速機與電機聯接方式：直連,連接法蘭

詳細內容：

1、結構原理：行星傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。

2、特點：速比高,采用行星傳動原理體積小，無 軸向力。

3、安  裝型式和輸出方式：底座式、法蘭式、實心 軸輸出。

4、輸入方式：直聯電機、實心軸、法蘭式輸入。

6、平均效率：一級50％、二級90％。

二、使用范圍：

擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力在有較大軸向力和徑向力時須采取其他措施。擺線針輪減速機一種采用少齒差行星傳動原理的新穎減速裝置，可廣泛用于石油、化工、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置，適用工作溫度為正負40度，因此，擺線針輪減速機受到用戶的普遍歡迎并在各個行業和領域被廣泛的使用。

三、說明：

1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。

3.臥式安  裝擺線針輪減速機的工作位置均為水平位置。在安  裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

說明：

1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。

3.臥式安  裝擺線針輪減速機的工作位置均為水平位置。在安  裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油

xb擺線減速機臥式型號

xwd1、xwd2、xwd3、xwd4、xwd5、xwd6、xwd7、xwd8、xwd9、 xwd10、xwd11

bwd臥式擺線針輪減速機型號：

單級不帶速比：bwd0，bwd1，bwd2，bwd3，bwd4，bwd5，bwd6，bwd7，bwd8，bwd9

bwd10、bwd11、bwd12、bwd13、bwd14、bwd15、bwd16、bwd17、bwd18

xb擺線減速機立式型號

xld1、xld2、xld3、xld4、xld5、xld6、xld7、xld8、xld9、? xld10、xld11

bld10、bld11、bld12、bld13、bld14、bld15、bld16、bld17、 bld18

xb雙級擺線減速機臥式型號

xwed31、xwed42、xwed53、xwed63、xwed74、xwed84、xwed95、xwed106、xwed117

bwed110a、bwed120a、bwed131、bwed141、bwd142a、bwed152、bwed153、bwed163、bwed174、bwed184

擺線針輪減速機的型號,規格

1.型式:

  bw擺線針輪減速機為腳板式、雙軸型、臥式安  裝；

  bl擺線針輪減速機為法蘭式、雙軸型、立式安  裝；

  bwy擺線針輪減速機為腳板式、專用異步電動機直聯型、臥式安  裝；

  bly擺線針輪減速機為法蘭式、專用異步電動機直聯型、立式安  裝；

  bwd腳板式臥裝普通電動機直聯型擺線針輪減速機；

  bld法蘭式立裝普通電動機直聯型擺線針輪減速機。

工作原理：

主要帶錐度的主動輪和壓盤被一組碟形彈簧壓緊,輸入軸與主動輪用鍵聯接,而組成壓緊的主動裝置。一組帶錐度的行星摩擦輪內側夾在壓緊的主動輪和壓盤之間,外側夾在帶錐度的固定環和調速凸輪之間,而組成摩擦副；當壓緊的主動裝置運轉時,摩擦輪就做純滾動,由于固定環和調速凸輪不動,因此,摩擦輪在自轉的同時作公轉運轉,通過行星摩擦輪的中心軸及滑塊軸承而帶動行星架轉動。
