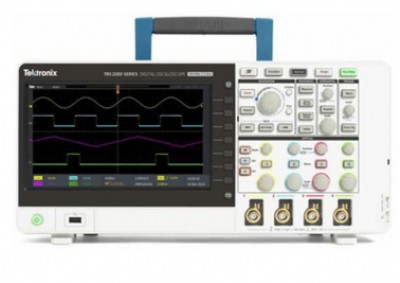

一：tbs2000系列數字示波器概述：

  憑借9 英寸wvga 顯示器、20m 點記錄長度和1 gs/s 采樣率， tbs2000 系列示波器可以捕獲和顯示明顯多得多的信號，幫助您更快地評估設計。全新的波形上面光標讀數和32 種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士，幫助您迅速選擇正確的功能。tekvpi® 探頭接口不僅適用于傳統bnc 連接，還支持最新有源電壓探頭和電流探頭， 應用范圍極廣。

二：tbs2000系列數字示波器主要性能指標：

·           2 條和 4 條模擬通道型號

·           100和 70 mhz帶寬型號

·           高達 1 gs/s 采樣率

·           所有通道上 20 m 記錄長度

·           5 年保修

三：tbs2000系列數字示波器主要特點：

·         9 英寸 wvga 彩色顯示器

·         15個水平格，顯示的信號多出 50％

·         tekvpi探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位

·         32種自動測量和 fft功能，全面分析波形

·         helpeverywhere提供有益的屏顯小貼士

·         內置示波器介紹手冊，提供操作說明和示波器基礎知識

·         2 通道型號，重僅 2.62 kg (5.8 磅 )，攜帶方便

四：tbs2000系列數字示波器連接：

·         前面板上 usb 2.0主控端口，快速簡便地存儲數據

·         wi-fi接口提供了無線通信功能1 支持

·         后面板上 usb 2.0設備端口，簡便地連接 pc

·         lxi標準10/100base-t以太網端口，通過lan進行遠程控制

 1兼容市面上流行的usb wi-fi 適配器。wi-fi 適配器附件tek-usb-wifi 滿足fcc、ce 和ic 法規，支持無線連接。

五：tbs2000系列數字示波器教育：

·         課件功能，在顯示器上提供實驗練習指引

·         全面兼容教育應用中的 teksmartlab 實驗管理軟件

   專業設計，讓您的工作更輕松

tbs2000 系列是為了簡便操作和快速操作教學專門設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。

許多示波器僅有8 個豎格和10 個橫格，而tbs2000 則提供了10 個豎格和15 個橫格，您可以看到更多的信號信息。顯示器還為

測量結果和菜單信息提供了更多的空間。

專為杰出的波形查看和分析能力而設計

長記錄長度及卷動和縮放

可以選擇記錄長度，從2000 個樣點直到200m 樣點，捕獲長時間記錄。超長記錄長度將幫助您找到異常信號，檢驗數字通信。

為幫助瀏覽長采集數據，縮放功能可以迅速卷動記錄，放大查看信號細節。

在縮放模式下，上方畫面提供了最多20m 點概況。下方畫面顯示了放大后的詳細視圖。

波形顯示畫面上顯示光標讀數�？梢允褂霉鈽藴y量時間、幅度或兩者。

多功能觸發和采集模式

觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。脈寬觸發非常適合尋找窄毛刺或超時條件。您可以指定一個電壓閾值和一個寬度，在脈沖太窄、太寬或持續特定時間時，示波器會觸發采集。欠幅脈沖觸發旨在捕獲幅度短于預期的信號。您可以指定兩個電壓閾值和一個寬度。如果脈沖幅度落在兩個閾值之間，那么示波器將觸發采集。

默認的采集模式是采樣模式，這種模式適合大多數應用。但是，儀器還提供了峰值檢測模式，適合查找尖峰；平均模式則可以幫助降低重復的信號上的噪聲。

自動測量變得更輕松

全套自動測量可以快捷方便地測試各種信號和應用。

一個屏幕上列出及選中所有測量。

通過一個測量選擇屏幕，您可以方便地在32 種自動測量中進行選擇，而不必搜尋多個菜單。您可以選擇放在頁面頂部的最常用的測量，也可以選擇4 種類別：頻率、時間、幅度和區域。helpeverywhere 系統為每項測量提供了小貼士，可以更方便地知道使用哪項測量，了解測量結果。

測量是透明的，因此不會擋住波形。

測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。

fft 功能

按專用前面板fft 按鈕，您可以使用fft 功能，了解信號的頻率成分�？梢灾伙@示fft，或打開源波形顯示，同時查看頻譜和時域波形。透明讀數顯示重要設置，而不會擋住fft 顯示。

時域源波形可以顯示在fft 頻率頻譜上方。

內置小貼士，設置更迅速

helpeverywhere 是tbs2000 上獨有的功能。在您瀏覽主要菜單時，它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士、文字和圖形形式的整體指引。您可以從helpeverywhere 菜單中打開和關閉小貼士。

helpeverywhere 小貼士解釋了重要設置。

屏顯示波器基礎知識

scope intro 是tbs2000 內嵌的簡明手冊。按前面板function 按鈕，可以獲得示波器基本操作系統，以及面向教育應用的tbs2000 和teksmartlab 實驗管理系統。

scope intro（示波器介紹）涵蓋基本示波器操作和tbs2000使用方式。

同類第一個支持無線通信的解決方案

lxi 嵌入式網頁，用于儀器控制

lxi 是一種基于lan 連接的行業標準，實現靈活、可靠、高效的通信和控制。tbs2000 支持lxi core 2011。通過在網絡瀏覽器中簡單地輸入儀器ip 地址，可以進入tbs2000 lxi 網頁。

lxi 控制屏幕和波形顯示。

tekvpi® 接口和有源探頭支持

tekvpi 探頭接口確立了探測易用性標準。通過這個接口，tbs2000 系列支持各種最新電壓探頭和電流探頭，滿足各種應用需求。這些探頭通過接口供電及與tbs2000 通信。標度因數和狀態信息（如錯誤條件）發送給儀器處理和顯示，而不必手動設置標度因數，計算偏置，或監測鉗夾張開情況，也不需要對電流探頭消磁。

tekvpi 探頭把標度設置、范圍和狀態傳送給tbs2000。

創新的新型教育解決方案

tbs2000 提供了全新的方式，教育機構可以把更多的時間放在講授電路概念上，而不是放在設置和管理實驗上。

課件功能允許學生在儀器顯示器上查看實驗信息。

集成課件功能允許教授在儀器中加載實驗練習，在每個站上為學生提供指引，并提供結構化框架，學生可以捕獲數據，并包含在報告中。泰克課件資源中心提供了100 多種可供下載的實驗練習樣例。

tbs2000 可以簡便地整合到teksmartlab 系統中。在整合之后，教育機構只需點擊幾下鼠標，就可以預置裝滿儀器的實驗室，實驗室講師可以從中央工作站追蹤每個學生的進度。

您可以依賴的性能

泰克提供行業領先的服務和支持，每臺tbs2000 系列示波器都標配5 年保修。

二：技術數據

除另行指明外，所有技術數據均為保證值。除另行指明外，所有技術數據適用于所有型號。

型號概況 tbs2072tbs2102tbs2074tbs2104模擬通道2 2 4 4 帶寬70 mhz100 mhz70 mhz100 mhz采樣率1 gs/s1 gs/s1 gs/s1 gs/s記錄長度20 m 點20 m 點20 m 點20 m 點垂直系統模擬通道

硬件帶寬限制

20 mhz

輸入耦合

dc, ac,【敏感詞】gnd

輸入阻抗

1 mω ± 2 ％, 11.5 pf ± 2.5 pf

輸入靈敏度范圍

2 mv/div to 5 v/div

垂直分辨率

8 位

最大輸入電壓， 1 mω

300 v rms，峰值 ≤ ±450 v

采集模式

采樣

采集采樣值。

峰值檢測

在所有掃描速度下，捕獲最窄3.5 ns 的毛刺。

平均

平均中包括2 ~ 512 個波形。

滾動

在屏幕上從右向左滾動波形，掃描速度小于等于40 ms/div ( 在20m 記錄長度時為400 ms/div)。

數學模式

所有型號:

ch 1 - ch 2

ch 2 - ch 1

ch 1 + ch 2

ch 1 x ch 2

fft

4 通道型號:

ch 3 - ch 4

ch 3 + ch 4

ch 4 - ch 3

ch 3 x ch 4

dc 均衡

± (1 mv +0.1 div)

dc 增益精度

± 3％ 10 mv/div through 5 v/div-

± 4％ 典型值, 2 mv/div【敏感詞】5 mv/div

dc 電壓測量精度

平均模式

平均 16 個波形

±((dc 增益精度) x |讀數 - (偏置 - 位置)| + 偏置精度 + 0.11 div + 1 mv)

在平均采用相同示波器設置和環境條件采集的 ≥ 16 個波形時，任意兩次平均之間的增量電壓

±(dc g增益精度 x |讀數| + 0.08 div + 1.4 mv)

垂直位置范圍

± 5 格

垂直偏置范圍volts/div 設置偏置范圍， 1 mω2 mv/div ~ 200 mv/div± 0.8 v> 200 mv/div ~ 5 v/div± 20 v模擬帶寬, dc 耦合

100 mhz 型號：

dc ~ ≥100 mhz 對 2 mv/div ~ 5 v/div.

70 mhz 型號：

dc ~ ≥70 mhz 對 2 mv/div ~ 5 v/div.

共模抑制比，典型值

60 hz 時100:1，50 mhz 正弦波時下降到10:1，每條通道上volts/div 和耦合設置相等。

通道間隔離度tbs2072, tbs2074tbs2102, tbs2104≥100:1  ≤70 mhz 時≥100:1  ≤100 mhz 時水平系統模擬通道

在最高采樣率下捕獲的最大持續時間( 所有通道)

1 ms

時基范圍

2 ns/div to 100 sec/div

時基時延范圍

-15 格 ~ 5000 s

時延校正范圍

±100 ns

時基精度

±25 ppm， 在任意 ≥1 ms 間隔上

觸發系統

觸發模式

自動觸發，正常觸發，單次觸發

觸發釋抑范圍

20 ns ~ 8 s

觸發類型

邊沿

任意通道上正或負斜率。耦合包括dc、hf 抑制、lf 抑制和噪聲抑制。

脈寬

在正或負脈沖的寬度>、<、=、≠或落在指定時間周期之內/ 之外時觸發采集。

欠幅脈沖

在一個脈沖越過一個閾值，但在再次越過第一個閾值前未能越過第二個閾值時觸發采集。

觸發耦合模擬通道

dc，噪聲抑制，高頻抑制，低頻抑制

靈敏度，邊沿類型觸發，dc 耦合觸發源靈敏度模擬輸入0.4 格， dc to 50 mhz0.6 格， >50 mhz to 100 mhz觸發電平范圍

輸入通道：從中心屏幕± 4.90 格

數據存儲

非易失性內存保留時間，典型值

前面板設置、保存的波形、設置和校準常數沒有時間限制。

實時時鐘

可編程時鐘用年、月、日、時、分、秒提供時間。

波形測量

光標

時間、幅度和屏幕。

自動測量

32 項，一次最多可以在屏幕上顯示其中6 項。測量包括：周期，頻率，上升時間，下降時間，正占空比，負占空比，正脈寬，負脈寬，突發寬度，相位，正過沖，負過沖，峰峰值，幅度，高，低，最大值，最小值，中間值，周期中間值，rms，周期rms，正脈沖數，負脈沖數，上升沿數，下降沿數，面積，周期面積，延遲fr，延遲ff，延遲fr 和延遲rr。

選通

隔離采集內部發生的具體事件，使用屏幕、在波形光標之間或整個記錄長度中獲得測量數據。

波形數學

代數

加、減和乘波形。

fft

頻譜幅度。把fft 垂直標度設置為線性rms 或dbv rms，把fft 窗口設置為矩形、hamming、hanning 或blackman-harris。

遠程控制軟件

lxi 網頁

lxi core 2011。內置網頁可以遙控水平和垂直標度、觸發設置和測量�？梢园巡ㄐ魏顽R像保存到u 盤中。

顯示器系統

顯示器類型

9 英寸(228 mm) 寬屏液晶tft 彩色顯示器。

顯示器分辨率

水平800 x 垂直480 顯示像素  (wvga)。

波形樣式

矢量、可變余輝和無窮大余輝。

格線

網格，無。

格式

yt 和xy。

輸入/ 輸出端口

usb 2.0 高速主控端口

支持usb 海量存儲設備、wi-fi 加密狗，前后面板各一個。

usb 2.0 高速設備端口

設備端口

后面板連接器可以通過usbtmc 或gpib 及tek-usb-488 與示波器通信或控制示波器。

兼容的usb-wifi 加密狗

tbs2xxx usbwifi 選項

tek-usb-wifi 附件

tp-link tl-wn823n, netgear wna1000m, wna3100m

lan 端口( 以太網)

rj-45 連接器，支持10/100base-t。

探頭補償裝置

幅度

5 v

頻率

1 khz

kensington 式鎖

后面板安  全插槽連接到標準kensington 式鎖上。

電源

電源電壓

100 ~ 240 vac rms ±10％

電源頻率

45 hz ~ 65 hz (90 ~ 264 v)

360 hz ~ 440 hz (100 ~ 132 v)

功耗

最大80 w

物理特點

外觀尺寸

tbs2xx2:

高: 174.9 mm (6.89 英寸)

寬: 372.4 mm (14.66 英寸)

厚: 103.3 mm (4.07 英寸)

tbs2xx4:

高: 201.5mm (7.93 in)

寬: 412.8 mm (16.25 英寸)

厚: 128.1 mm (5.04 英寸)

重量

tbs2xx2:

2.62 kg (5.8 磅)，獨立式儀器。

5.1 kg (11.2 磅)，在包裝用于國內運輸時。

tbs2xx4:

4.17 kg (9.2 磅)，獨立式儀器。

7 kg (15.4 磅)，在包裝用于國內運輸時。

冷卻間隙

儀器左側和后面要求50 mm (2 英寸)。

emc、環境和安  全

溫度

工作時：

0 °c ~ +50 °c (+32 of ~ 122 of)

未工作時：

-40 °c ~ +71 °c (-40 of ~ 160 of)

濕度

工作時：

高： +30 °c ~ +50 °c, 5％ ~ 60％ 相對濕度

低： 0 °c ~ +30 °c, 5％ ~ 95％ 相對濕度

未工作時：

高： +30 °c to +55 °c, 5％ to 60％ 相對濕度

低： 0 °c to +30 °c 5％ to 95％ 相對濕度

高度

工作時：

最高3,000 米(9,842 英尺)。

未工作時：

最高12,000 米(39,370 英尺)。

隨機振動

工作時：

0.31 grms，5 ~ 500 hz，每個軸10 分鐘，3 個軸，總計30 分鐘

未工作時：

2.46 grms，5 ~ 500 hz，每個軸10 分鐘，3 個軸，總計30 分鐘

法規

電磁兼容能力

ec 委員會指令2004/108/ec

安  全

ul61010-1:2004; can/csa-c22.2 no. 61010.1: 2004; en61010-1:2001; 滿足產品安  全低壓指令2004/108/ec。

三：訂購信息

型號

tbs2072

70 mhz, 1 gs/s, 20 m 記錄長度, 2 通道數字熒光示波器

tbs2102

100 mhz, 1 gs/s, 20 m 記錄長度, 2 通道數字熒光示波器

tbs2074

70 mhz, 1 gs/s, 20 m 記錄長度, 4 通道數字熒光示波器

tbs2104

100 mhz, 1 gs/s, 20 m 記錄長度, 4 通道數字熒光示波器

標配附件

探頭tpp0100100 mhz, 10x 無源探頭( 每條模擬通道一只)附件063-4568-xx文檔光盤071-3445-xx安  裝和安  全手冊077-1149-xx程序員手冊，在文檔光盤上及在泰克網站上提供-電源線-校準證明，可溯源美國國家計量學會和iso9001 質量體系認證保修

五年保修，包括所有部件和人工，不包括探頭。

推薦附件

探頭

泰克提供了100 多種不同的探頭，可以滿足您的各種應用需求。如需泰克提供的探頭的完整清單，請訪問 /probes。

p5100a

2.5 kv, 500 mhz, 100x 高壓無源探頭

tdp0500

500 mhz tekvpi ® 差分電壓探頭with ±42 v 差分輸入電壓

thdp0200

±1.5 kv 200 mhz 高壓差分探頭

thdp0100

±6 kv 100 mhz 高壓差分探頭

tap1500

1.5 ghz tekvpi® 有源電壓探頭

tcp0020

50 mhz tekvpi® 20 a ac/dc 電流探頭

tcp0030a

120 mhz tekvpi ® 30 a ac/dc 電流探頭

tcp0150

20 mhz tekvpi ® 150 a ac/dc 電流探頭

tcp2020

50 mhz tekvpi ® 20 a ac/dc 電流探頭

附件

077-0737-xx

服務手冊( 僅英語) 僅pdf，可以從 /manual/downloads 下載

tpa-bnc

tekvpi® 到tek 探頭® bnc 適配器

tek-dpg

tekvpi® 時延校正脈沖發生器信號源

067-1686-xx

功率測量時延校正和校準夾具

tek-usb-wifi

usb wi-fi 加密狗，僅用于tbs2000 系列

tek-usb-488

gpib 到usb 適配器

儀器選項

tbs2xxx usbwifi

usb wi-fi 加密狗，僅用于tbs2000 系列

acd2000

軟攜帶箱，用于 2 通道型號

acd4000

軟攜帶箱，用于 4 通道型號

tbs2xxx p2221

用p2221 探頭代替標準探頭(200 mhz 無源電壓探頭，1x/10x 衰減)

電源插頭

選項 a0

北美電源插頭(115 v, 60 hz)

選項 a1

歐洲通用電源插頭(220 v, 50 hz)

選項 a2

英國電源插頭(240 v, 50 hz)

選項 a3

澳大利亞電源插頭(240 v, 50 hz)

選項 a4

北美電源插頭(240 v, 50 hz)

選項 a5

瑞士電源插頭(220 v, 50 hz)

選項 a6

日本電源插頭(100 v, 50/60 hz)

選項 a10

中國電源插頭(50 hz)

選項 a11

印度電源插頭(50 hz)

選項 a12

巴西電源插頭(60 hz)

選項 a99

沒有電源線

語言選項

選項 l0

英語前面板貼紙

選項 l1

法語前面板貼紙

選項 l2

意大利語前面板貼紙

選項 l3

意大利語前面板貼紙

選項 l4

西班牙語前面板貼紙

選項 l5

日語前面板貼紙

選項 l6

葡萄牙語前面板貼紙

選項 l7

簡體中文前面板貼紙

選項 l8

繁體中文前面板貼紙

選項 l9

韓語前面板貼紙

選項 l10

俄語前面板貼紙

選項 l99

沒有手冊

語言選面只包括翻譯后的前面板貼紙，不同語言的手冊在泰克網站上提供。

服務選項

選項 d1

校準數據報告
