接地電阻測試儀的分類介紹

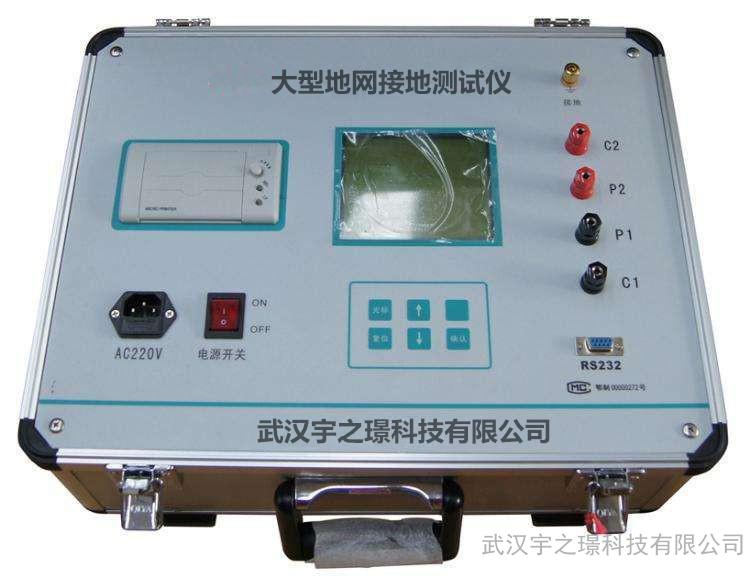

接地電阻測試儀 -分類介紹 df9000大型地網變頻大電流接地特性測量系統
產品概述
[1] df9000變頻大電流多功能地網接地特性測量系統采用當前最先進的數字選頻測量（電子對抗）技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；采用純正弦波大功率信號源做為測試電源，多頻點采集數據，克服了雙點異頻插值法的局限性；特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便，目前在國內處于領先水平,是替代進口產品的理想選擇。
技術特點
☆采用軍用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)
選頻特性尖銳，通頻帶±0.3hz。實測200v的干擾在±1hz偏頻測量引起的誤差低于0.1mv,干擾抑制能力達到萬分之一以上,遠勝于部分進口儀器百分之幾的抗干擾能力,保證了測試精度。系統還單獨增加設計有50hz陷波器，可完全濾除50hz工頻干擾。
☆系統輸出功率大（2-20kw），電壓高(0-1000v)，輸出電流大（0-50a）
徹底解決了同類設備輸出功率和電壓偏小，現場難以升流的問題。目前的地網測量設備大多功率偏小，如較常見的設備輸出為100v/5a（500w),150v/10a(1500w)。由于輸出功率和輸出電壓較小，現場大多難以產生足夠的電流，實際遠遠無法達到設備標稱的試驗電流（如5a），很多情況下被測信號變得很小而難以準確測量。本系統的大功率（5-20kw）信號源可保證產生足夠大的回路電流，提高信噪比，可準確測量接觸電壓，跨步電壓等微小量。
☆逐點步進精確選頻測試，非誤差較大的雙點變頻。
本系統采用40-70hz步進1hz多點變頻測試，克服了雙點變頻法的局限性，從而可得接地系統的頻率特性。能明確發現和剔除因同頻諧波干擾而產生的測量壞值，測量結果更加符合實際值。部分儀器受技術限制，使用精度較低的簡單lc濾波電路加簡單軟件處理，選擇與工頻偏差較遠的雙點變頻（如40/60hz）,其抗干擾效果、測量精度和數據可重復性有待驗證，并可能受特定頻率干擾信號的影響。雙點變頻測量不是地網抗干擾測量的理想方法。
☆可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等參數。
☆同時測量指定頻率下的電壓、電流大小，及電壓電流之間的相位差，自動計算出接地阻抗及其中電阻分量，電抗分量。
☆有獨立的高精度選頻電壓表，內置人體模擬電阻，可方便的測量跨步電壓，接觸電壓。
☆自動轉換量程。采用高級增益編程放大技術，保證了在高低量程范圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，并有過壓、過流和過熱等保護功能。
☆大屏幕顯示測試數據，一鍵鼠標式旋鈕，傻瓜式操作。
☆可保存2000組以上數據，與計算機聯機上傳數據，方便分析處理。帶sd數據存儲卡，可很方便的下載數據。
☆內置可充電電池，可連續工作8小時以上。
產品參數
系統參數
電源電壓：ac220v或380v，50hz
輸出功率：10kw（2kw～20kw可選，可定制）
輸出電壓：0～600v或1000v（可定制）
測試輸出電流：0～50a
頻率調節范圍：45～65hz
步進頻率：1hz
抗干擾能力：通頻帶±0.3hz，衰減>80db/hz
測量范圍：0.001～1000ω
分辯率：1mω
測量精度：1.0級
使用環境溫度：-20℃～+50℃
