液氨高液位報警器使用說明
1 系統簡介
hy-llc防溢流控制器是為頂部付油系統設計，能有效防止液體溢出的儀器儀表，組成石油化工產品儲運過程中的防溢流系統。
防溢流控制器經儀器儀表防爆安 全監督檢驗站檢驗，符合下列標準：
gb3836.1-2000“爆炸性氣體環境用電氣設備 第1部分：通用要求”
gb3836.2-2000“爆炸性氣體環境用電氣設備 第2部分：隔爆型“d” ”
gb3836.4-2000“爆炸性氣體環境用電氣設備 第4部分：本質安 全型“i”
產品防爆標志為exd[ia]iibt4，防爆合格證號為gyb091773x。
2 系統工作原理及組成
2.1 工作原理
防溢流控制器是專為頂部付油系統設計的防溢流自動控制系統。系統通過防溢探桿檢測液位信號，當液位超過報警位置時，系統輸出聲光報警信號供現場工作人員及
時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。
2.2 系統組成及功能

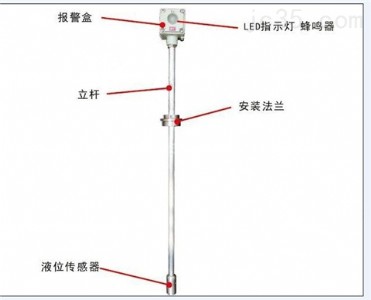

防溢流控制器主要由主控制器、聲光報警器、防溢探桿及接線盒組成。
1. 主控制器
a. 檢測防溢探桿液位信號；
b. 向聲光報警器提供聲光報警信號；
c. 向付油系統輸出繼電器開關信號；
d. 防爆標志：exd[ia]iibt4
2. 聲光報警器
a. 提供液位的光報警指示燈；
b. 提供蜂鳴器聲音報警，>90db（30cm直線距離）
3. 防溢探桿
利用光學原理檢測油罐車艙內的液位狀況。與鶴管捆 綁式安 裝，連接到主控制器，向油庫防溢控制系統提供
液位狀態信號，實現與付油系統的聯鎖控制。
a. 光學原理，整體本安 設計；
b. 安 裝調節方便，通過鎖緊定位裝置，實現報警高度可調；
c. 輸入電壓范圍廣，全數字電路設計，抗干擾能力強；
d. 標配電纜線長7米。
4. 二通接線盒
延長防溢探桿電纜連接到主控制器
3 產品特點
1. 系統應用數字電路設計，性能穩定，抗干擾能力強；
2. 防溢探桿采用光學原理，整體環氧樹脂澆封，防腐、防水；
3. 防溢探桿具有故障自檢功能，更安 全；
4. 提供聲光報警信號，及時了解系統工作狀態；
5. 開關量信號輸出，接口容量10a，30vdc或10a，250vac
4 系統參數
1. 工作電壓：220vac±10％/24vdc±10％
2. 工作電流：<20ma
3. 工作溫度：-40℃~60℃
4. 響應時間：<1s
5. 防護等級：ip65
6. 防爆等級：exd[ia]iibt4
7. 報警方式：聲光報警
8. 輸出信號：繼電器輸出，常開常閉可選 接口容量10a，30vdc或10a，250vac
5 工作狀態指示
正常狀態
當檢測的液面沒有達到報警位置時，系統處于正 常工作狀態，防溢指示燈顯示綠色，蜂鳴器不響，防 溢信號輸出正常信號。
液位報警
當檢測液位達到防溢探桿的報警位置時，系統 處于液位報警狀態，防溢指示燈顯示紅色，蜂鳴器 響，防溢信號輸出報警信號。
防溢探桿故障報警
當防溢探桿接線出現短路、斷路現象或防溢探 桿故障時，系統處于故障報警狀態，防溢指示燈顯 示黃色，蜂鳴器響，防溢信號輸出報警信號。
6 操作步驟
第一步：根據液位高度，調節防溢探桿，設置好報警高度；
第二步：系統處于正常工作狀態，可進行灌裝作業；
第三步：當檢測液面達到防溢探桿的報警高度時，系統進入液位報警狀態，輸出液位報警信號；
第四步：灌裝作業結束，收回防溢探桿，以備下次使用
