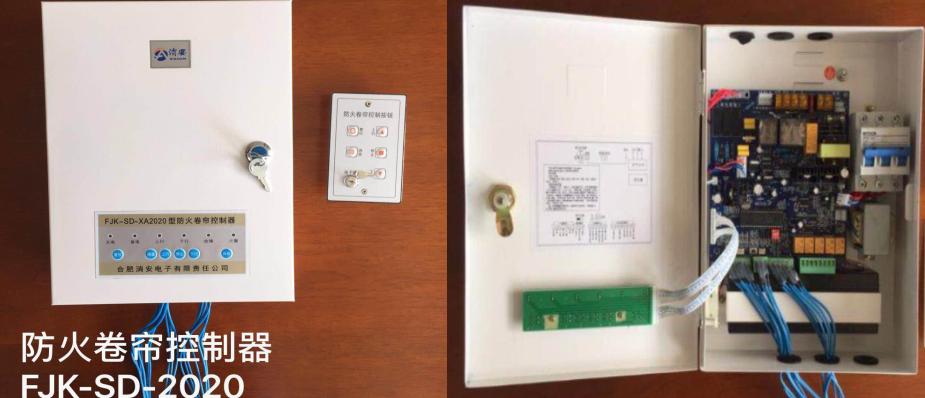

fjk--sd--xa2020型防火卷簾控制器

使用說明書

一、 概述

合肥消安 電子有限責任公司是一家專業從事防火卷簾控制器的開發、研制、生產的高科技企業,自主研發的fjk－sd－xa2020型防火卷簾控制器是根據國家行業標準《防火卷簾控制器ga386—2002》生產,可廣泛應用于控制各類工業建筑、民用建筑及公共建筑中需要防火分割和疏散通道上的各類防火卷簾門。具有結構簡單、安 裝調試方便、可靠性高、抗干擾能力強等優點。

二、 主要功能及技術參數

1、 為與其相連且要求其供電的部件供電。

2、 能直接接煙、溫感探測器或消防聯動報警信號,控制防火電機實施開啟和關閉。并向消防控制中心反饋門位信號、火警和故障報警信號。

3、具有自檢、消音、復位和自動逃生功能（需配本公司手盒）。

4、具有缺相、過流、過載保護功能和相序檢測、自動換相功能。

5、具有電池、煙、溫感掉線故障報警功能,但不影響卷簾門的正常運行。

6、具有限位開關故障停機保護功能,防正、反卷超限位自動停止并故障報警；避免

繼續運行發生事故。

7、 在主電源掉電或缺相有火警發生時,備用電源自動啟動速放控制裝置,使卷簾

靠自重下降以防止火災蔓延,此功能下有應急逃生功能。

   8、控制器具備以下檢測功能

a) 控制器的主電源掉電（控制器外燈板主電指示燈熄滅）

b) 當卷門機采用三相電源時.電源缺相（控制器外燈板主電指示燈閃爍）

c) 備用電源與充電器之間的連接線斷路或短路（控制器外燈板備電指示燈熄滅）

d) 備用電源故障（控制器外燈板備電指示燈熄滅或閃爍）

e) 控制器與速放控制裝置間連接線斷線.短路（控制器主板剎車故障指示燈亮起）

f) 火災探測器組故障(如連接)  （控制器主板煙、溫感故障指示燈亮起）

g) 防火卷簾正卷或反卷.（控制器主板超限故障指示燈亮起）

h) 卷門機掉線（控制器主板電機故障指示燈亮起）

9、技術參數及安 裝尺寸：

a) 環境溫度: －10～+55℃；相對濕度≤95％；大氣壓力: 86～106kpa

b) 控制器控制的卷門機功率應≤1.5kw,額定電壓ac380v/50hz。

c) 與控制器相連的導線應≥1平方毫米。導線應用金屬軟管或鋼管與控制器相連。

d) 備用電源電壓：dc12v

e) 安 裝尺寸：（長×寬×高）320mm×245mm×75mm

三、 接線說明

cz1 強電端子說明：

 接線端子接外來三相火線,n接外來零線

 a/b－b/a－c 位端子接卷門電動機（三相電源輸出）。

 － +位端子接剎車整流橋輸入（220v輸入）或輸出端,整流橋原交流輸入線要斷開。

 cz2 端子說明：

 1  手控盒公共端。

 2  手控盒電子鎖控端。

 3  手控盒下行鍵。

 4  手控盒停止鍵。

 5  手控盒上行鍵。

 6  手控盒消音鍵。

 7  手控盒復位鍵。

 8  上限位。

 9  限位公共端。

 10 下限位。

cz3 端子說明：

 11  24v負極消防中心有源公共端。

 12  24v正極消防中心有源半降。

 13  24v正極消防中心有源全降。

 14  無源全降（溫感負）。``

 15  無源半降（煙感負）。

 16  無源公共端（煙、溫感的公共端正）。

cz4 端子說明：

 01-01  火警反饋。

 02-02  故障反饋。

 03  下位反饋。

 04  中位反饋。

 05  上位反饋。

 06  反饋公共端。

四、 調試、設置方法

仔細檢查接線正確無誤后,方可進行整機調試。

   1、將控制器的主、備電源開關合上后,控制器先進行上電自檢,自檢后如一切正常,面板主、備電源指示燈亮,其他指示燈滅；自檢后如果有故障音、故障指示燈亮,應檢查三項電源是否缺項、錯相、電池和煙、溫感探測器掉線。解決故障后方可進行下面操作。

2、卷簾上、下限位的設置：

一切正常后,將撥碼開關的2、3碼撥至off（出廠時已設置為此碼）,操作控制器按鍵,觀察按鍵標識與卷簾運行方向是否一致,如果電機轉向與標識不一致,撥動撥碼開關的1碼（撥后不要撥回）,若撥動1碼請注意電機限位的正確性。如若不正確可撥動電路板上限位接線樁旁邊的限位切換開關進行切換。并將卷簾上、下限位設置好。

3、時間設置：

①防火分隔：

 控制器出場時以默認為防火分隔（即一步降）狀態,撥碼開關的2、3碼在上。

②疏散通道設置：

a) :控制器出廠時2、3碼在上,先將3碼撥下來,按下行鍵使卷簾門下行至中位（1.5m-1.8m）按停止鍵停止（此時每再按一次停止鍵為中停延時十秒,兩次二十秒以此類推;如果不按停止鍵為默認三十秒延時。)把2碼撥下設置結束（完成設置后撥碼的2、3碼均在下面）

b) ：如果備電半降需要準確位置設置：先將3碼撥下來,按下行鍵使卷簾門下行至中位（1.5m-1.8m）,按停止鍵（此時每再按一次停止鍵為中停延時十秒,兩次二十秒以此類推;如果直接按上行鍵為默認三十秒延時。)接著繼續按上行鍵使卷簾門上行至上限位,卷門上行至上限位后約5秒后卷門自動下滑,到達中位后按停止鍵,卷門自動回到上限位,再將撥碼2撥下來完成設置（完成設置后撥碼的2、3碼均在下面）。

注：如果要重新設置時間,把撥碼開關k的第2、3碼撥至on,按“復位”鍵后重復第②步。

五、控制器檢測功能的投入與退出設置

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能的投入與退出,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

①電池掉線：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒上行鍵,一聲長響提示投入檢測,一聲短響提示退出檢測,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

設置完成后需要按復位鍵重啟。

②煙溫感掉線：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒消音鍵,一聲長響提示投入檢測,一聲短響提示退出檢測,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

③火警信號的點動與持續信號切換：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒下行鍵,一聲長響提示切換至點動信號啟動,一聲短響提示換至持續信號啟動,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

④火警反饋（噴淋）啟動位置設置：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能

按10秒上行鍵加復位鍵,一聲長響提示上限位啟動。（出廠時已默認上限位狀態）

按10秒停止鍵加復位鍵,一聲長響提示中限位啟動。

按10秒下行鍵加復位鍵,一聲長響提示下限位啟動。

設置完成后將撥碼撥至原位即可。（即2、3碼全在上或者全在下）。

⑤二步降（疏散通道）中停去除：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒復位鍵,一聲長響提示去除中停,一聲短響提示中停延時,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

⑥剎車掉線：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒停止鍵,一聲長響提示投入檢測,一聲短響提示退出檢測,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

⑦電機掉線與缺相：

將撥碼狀態撥至2碼在下、3碼在上,開始設置隱藏功能,按10秒消音鍵加復位鍵,一聲長響提示投入檢測,一聲短響提示退出檢測,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）。

⑧備電時卷門下行時間調節：

將撥碼狀態撥至2碼在上、3碼在下,開始設置隱藏功能,關閉主電后按10秒復位鍵、一聲短響然后按下行鍵,按住幾秒卷簾門下行幾秒,放手停止。此時備電卷門下行時間間隔為按下行鍵時間,然后再按10秒復位鍵,一聲長響確認時間,設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下）,出廠時默認運行2秒間歇1秒。
