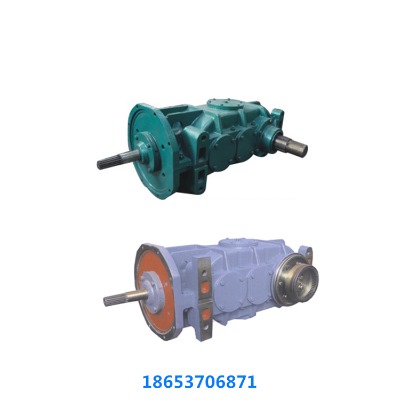

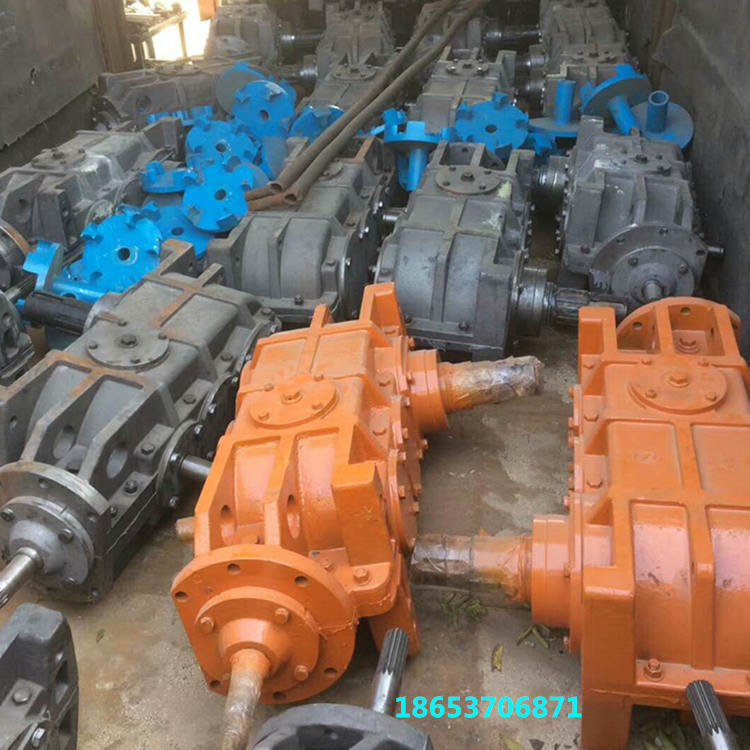

js40臥式減速器sgw-40t礦用減速器js(sgw)型系列礦用垂直硬齒面減速機

 類別：sgb620/40t減速機

 安 裝機構型式：臥式

 型號：40t型js(sgw)型系列礦用垂直硬齒面減速機

js40減速機具有承載能力大、傳動效率高、噪音低、體積小、重量輕的特點。適用于輸入軸與輸出軸呈垂直方向布置的傳動裝置,如刮板輸送機、帶式輸送機及大多運輸機械,也可用于冶金、礦山、化工、水泥、建筑、輕工、能源等大多通用機械的傳動機構中。

40t型礦用刮板輸送機(js40型)減速機技術參數

減速級別 一級  二級   三級

      主   從   主   從   主   從

齒數  11   29   17   54   15   44

模數   m3=7.75    mn=5    m=7

螺旋面   36o0  ‘‘21”      12o46‘‘

旋向    左   右   右   左

傳動比  i1=2．6364  i2=3．1765  i3=2．9333

總傳動比   i總=22．24

js40減速機性能特點：

1. 中心距、公稱傳動比等主要參數均已優化設計,主要零部件互換性好。

2. 齒輪均采用優良合金鋼經滲碳、淬火而成,齒面硬度達hrc54-62。

3. 體積小、重量輕、精度高、承載能力大、效率高、穩定性高、傳動平穩、噪聲低。

    減速機由一對圓弧傘齒輪、一對斜齒輪、一對直齒輪組成三級減速,總減速比為l:24.564。一、二、三軸的軸承為單列園錐滾子軸承,第四軸為雙列向心球面滾子軸承。一軸上的鎖緊螺母是用以固定軸承并包拯軸承軸向游隙量為0.05～0.1毫米,二、三、四軸承軸向游隙量是用調整墊包拯,其中二、三軸軸承軸向游隙量為0.08～0.15毫米,四軸軸承軸向游隙量為0.06～0.15毫米。在組裝時,園弧傘齒輪的軸向位置要進行適當調整,以包拯嚙合側隙和接觸斑點,軸園弧傘齒輪的軸向位移通過調整螺母調整,大圓弧傘齒輪通過調整墊調整軸向位置。以達到較好的嚙合精度,調整好的一對園弧傘齒輪嚙合側隙不小于0.17毫米,接觸斑點沿齒長和齒高方向不小于50％。

    在組裝減速器時,調整接觸區和齒側間隙是一項比較細致的工作,調整時應該按規定調整,認真負責,一絲不茍,才能使齒輪正確嚙合,以增加齒輪的使用時間
