規格:QSB3.0 | 數量:100臺 | 價格![]() |
產地:江蘇 | 產品編號:bh4113770853458 |

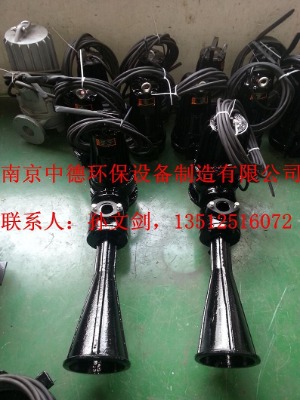

qsb型潛水射流式曝氣機
1、概 述
1.1 根據客戶的設計要求,提供的潛水射流式曝氣機,符合工況的設計要求。
1.2 提供的潛水射流式曝氣機能夠滿足有關設計、制造、安 裝和驗收的標準。
1.3 該潛水射流式曝氣機可用于污水處理廠的曝氣池,曝氣沉砂池水體攪動與充氧同時進行,即可獲得較高的氧化吸收率,又具有葉輪無堵塞的優點。
1.4 強有力的單向液流,造成有效的對流循環,且電機負載隨水位的變化很小,安 裝簡便。
1.5 通過曝氣泵產生的水流經過噴嘴形成高速水流,在噴嘴周圍形成負壓吸入空氣,經混合室和水流混合,在喇叭形的擴散管里產生水氣混合流,高速噴射而出,夾帶許多氣泡的水流在較大面積和深度的水域里渦旋攪拌,完成曝氣,并且其軸功率不隨潛沒深度的變化而變化,進氣量可以調節。射流式潛水曝氣機可以在水位變化較大的池中應用。
2、技術規格
根據要求:提供相應的潛水射流式曝氣機
型 號
技術參數
qsb-2.2
進氣量 (m3/h)
35
增氧能力 (kgo2/h)
2
潛入深度 ( m )
4
轉 速 ( r/min )
2900
功 率 ( kw )
2.2
電 流 ( a )
5.8
電 壓 ( v )
380
頻 率 (hz)
50
絕 緣 等 級
ip68
數 量 套
1
3、用途及使用范圍
3.1 用于污水處理廠曝氣池、曝氣沉砂池中,對污水污泥的混合液進行充氧及混合;
3.2 對污水進行生化處理或養殖塘增氧;
3.3 介質溫度不大于40℃,介質ph介于5-9之間;
3.4 環境溫度不高于40℃
4、技術要求
4.1 潛水射流式曝氣機由曝氣泵、噴嘴、進氣管、擴散管、消聲器等組成。
4.2 曝氣泵能夠在規定的范圍內正常工作,無氣蝕發生,運行噪音小于70分貝,運行平穩,電動機具有足夠的額定功率。
4.3 曝氣泵的所有承壓零件均作氣壓試驗,試驗壓力為其設計壓力的2倍,但不低于0.2mpa,歷時5min而無泄漏現象。
4.4 曝氣泵在組裝后,進行0.2mpa氣壓試驗,歷時5min而無泄漏現象。
4.5 曝氣泵噴涂環氧樹脂防腐漆,涂層厚度大于300μm,其表面光亮,無砂眼、裂痕等,過流部件采用噴涂環氧樹脂防腐漆。
4.6 曝氣泵葉輪、轉子作動平衡試驗,平衡精度為g6.3級。
4.7 不銹鋼銘牌牢固地固定在每臺潛水射流式曝氣機的明顯的位置,銘牌采用沖壓的數字標志。
4.8 每臺潛水射流式曝氣機的起吊耳置于曝氣泵的上蓋的重心附近,牢固、可靠。
5、結構特點
5.1 曝氣泵由潛水電機與水泵直聯構成機電一體結構,為立式單級潛水泵。潛水射流式曝氣機可采用移動和固定濕式安 裝系統進行安 裝,結構緊湊使用方便。
5.2 曝氣泵的油室和電機腔內設有漏水保護報警功能(4kw以上)。
5.3 曝氣泵葉輪采用無堵塞設計,為大通道葉輪,葉輪為整體鑄造,葉輪與軸之間采用內部防松鎖定裝置,葉輪能方便地從底部抽出。
5.4 曝氣泵密封環或耐磨襯板固定在泵殼上,能有效地保證葉輪與泵殼之間的密封,密封環或耐磨襯板使用壽命大于15000小時,并能方便地更換。
5.5 電纜電線密封采用硫化橡膠密封頭,能方便地進行更換并能有效地密封,電纜線采用ycw型防油橡套電纜,隨機電纜長度為10m,或根據用戶要求配置。
5.6 曝氣泵殼采用單蝸殼式,側向排水,底部吸水,無阻塞設計水力轉換效率高。
5.7 曝氣泵采用機械密封結構型式進行密封,分別處于油室內和泵殼內,確保水泵正常可靠工作,油室具有足夠的空間容納膨脹的油量,并能方便地更換。
5.8 電動機采用鼠籠式感應潛水電動機,防護等級為ip68,濕式安 裝曝氣泵定子繞組采用f級絕緣。
6、主要材質
6.1 曝氣泵機座、泵殼等用ht250鑄鐵鑄造,具有一定的耐腐蝕性,并能承受一定負荷的沖擊。
6.2 曝氣泵電機軸采用2cri13耐腐蝕材料制造,在結構設計上采取了消除應力集中的措施。
6.3 曝氣泵的機械密封根據抽送介質情況可分別采用碳化硅/碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質,機械密封的設計使用壽命為12000小時以上。
6.4 曝氣泵的軸承采用nsk軸承,其累計設計運行壽命可確保在40000小時以上。
6.5 潛水射流式曝氣機的靜密封采用丁晴-70 o型圈。
6.6 潛水射流式曝氣機所有緊固件均采用不銹鋼。
6.7 潛水射流式曝氣機進氣管材質為鍍鋅。
6.8 噴嘴材質為鑄鐵。
7、質量保證
每臺潛水射流式曝氣機在組裝完畢后,進行性能測試,確保機組的整體性能符合有關標準,保證運行時間不小于8000小時,機組的設計使用壽命不小于6年。
8、安 裝及調試
潛水射流式曝氣機采用移動式安 裝系統進行安 裝,能方便地進行安 裝、調試和維護保養。
9、運行控制
每臺潛水射流式曝氣機均引出動力電纜和控制保護信號電纜線,與控制設備相接可對潛水射流式曝氣機進行過載、缺相、短路、泄漏、超溫等保護和提供相應的信號指示,可確保機組可靠運行。
監測裝置:電機定子溫度監測,在電機的三相定子繞組線圈上設有溫度傳感器,并配置熱保護開關(設置在150oc時動作),以便超溫時停機。
機旁端子箱:具備潛污泵所有進、出引線端子,并具備運轉、停機、電源顯示和就地手動開機、停機及緊急狀態下急停自鎖功能,極大地方便了安 裝、調試和檢修工作。
10、供貨范圍
2 配套完整的潛水射流式曝氣機,包括曝氣泵,進氣管、噴嘴、消聲器等。
