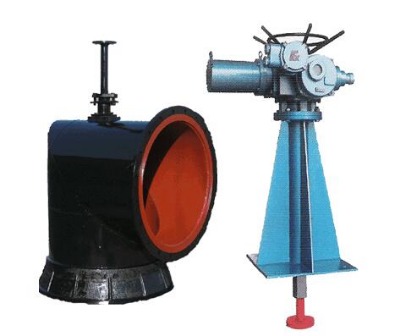

pz200-pz1200電動配水閘閥

pz2 型配水閘閥是直角式閘閥,用小型電動機作為動力源替代人工操作 , 可承受 0.1mpa 的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于 80 ℃。

一、概述

1、本系列產品是直角式閘閥,可承受0.1mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。

2、型號意義：

如：pz2-400

pz2-配水閘閥

400-公稱直徑

3、本系列產品所執行的標準是：企業標準q/bbc-007-91《配水閘閥》。

? 二、結構說明

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

2、pz2型用小型電動機作為動力源替代人工操作,方便、快捷。

3、閘閥由閥體和閥瓣構成。

（1）閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。

（2）閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。

4、短管用于埋入配水井井壁,為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種規格。用戶也可以按實際安 裝高度確定連接桿的長度,按需定制。

? 三、安 裝

1、本產品在存放期間,操縱臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門部件應避免沾染油脂,防止橡膠老化。

2、在灌注井壁時,預留短管孔和支撐閥閘的槽鋼孔,泵房地面預留操縱臺基礎孔。

3、連接閥閘和短管的法蘭（中間加橡膠墊）,把短管穿入預留孔中,借閥閘的外露閥桿找好垂直度,固定支撐槽鋼。

4、操縱臺就位后,按說明書要求尺寸提升絲杠。

5、核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把操縱臺和短管固定。

6、卸下閥桿端部的卡環,檢查整個機構操作是否靈活。
