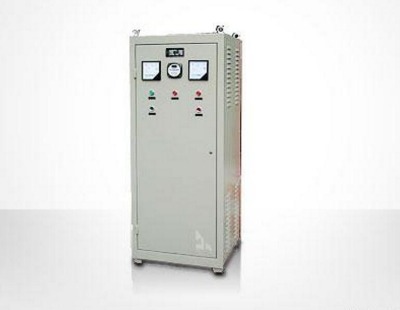

gta-500/275v電機車整流柜

gta整流柜, 架線電機車牽引整流柜,gta整流柜,gqa整流柜,可控硅整流裝置,牽引整流柜

整流柜用途：主要用于100v、250v、550v小型工礦電機車供電,也可作為一般工業直流電源。本產品過載跳閘后能自動合閘。

產品名稱：牽引整流柜

gta —□/□ky

gta代表整流柜

□/代表額定輸出直流電流

/□額定輸出直流電壓

ky代表礦用一般型

2.4 產品規格（見表）

序號 型 號 輸出電壓 輸出電流 輸入電壓

1 gta-100/115ky 115v 100a 三相50hz交流660v或380v

2 gta-150/115ky 115v 150a

3 gta-100/275ky 275v 100a

4 gta-200/275ky 275v 200a

5 gta-300/275ky 275v 300a

6 gta-200/600ky 600v 200a

7 gta-300/600ky 600v 300a

8 gta-400/275ky 275v 400a

9 gta-500/275ky 275v 500a

10 gta-600/275ky 275v 600a

11 gta-800/275ky 275v 800a

12 gta-1000/275ky 275v 1000a

整流柜輸入電壓：

三相660v(或380v)50hz交流。

整流柜正常使用的環境與冷卻條件：

1 安 裝地點：戶內,并且有良好的通風環境。

2 海拔不超過1000m,超過1000m時,其負載能力將隨海拔高度升高而降低。

3 運行地點無導電爆炸塵埃,無腐蝕金屬和破壞絕緣的氣體或蒸汽。

4無劇烈震動和沖擊、垂直傾斜度不超過5°。

整流柜工作原理：

主要由以下幾個部分組成。

1 交流接觸器、空氣開關、起動、停止按鈕、信號燈、控制變壓器。

2 整流變壓器。

3 三相全橋整流元件、過壓吸收元件。

4 過電流繼電器、快速熔斷器、電流表、電壓表。

整流柜主要工作過程：

1 本裝置接線無誤,合上空氣開關,電源燈亮。按下啟動按鈕后,接觸器合上,整流變壓器原邊接通電源,整流變壓器次邊輸出三相交流電送入三相整流橋,同時工作燈亮,電流表、電壓表指示輸出電流電壓

值。

2 當負載電流超過電流繼電器整定值時,過電流繼電器動作,接觸器km線圈失電,主電器斷電,輸出為0,同時電鈴響；當控制開關處于自動位置時,時間繼電器開始計時,經過一段時間（最 大 設定時間為999

秒）后,主電路重新合閘,電鈴解除。

整流柜結構及安 裝：

1 本系列產品采用柜體式結構,柜體前后開門。

2 安 裝前,必須保證前后門能自由開閉,且留有必要的維修場地。

3 柜體必須可靠接地！

整流柜使用方法及注意事項：

1 使用設備前,必須閱讀產品說明書,掌握使用要點和注意事項后方可投入使用。

2 檢查電氣元件及接線,以防產品運輸過程中可能的振松、零件移位或脫落,特別是過電流繼電器。

整流柜使用維護：

1 此裝置應在室內使用,不允許在露天使用,不允許被水淋,否則容易造成設備漏電,危機設備和人身安 全。

2 長期停用后,應先除塵,除濕處理后,再投入使用,接觸器觸頭應經常檢查,發現燒壞應及時更換。

3 維修時應確定輸入輸出電源均斷開后進行。

整流柜訂貨時應注明輸入電壓值（380v、660v）及其他特殊要求。

注：a) 電器原理圖見圖1。變壓器副邊為△形接法,變壓器原邊有±10％抽頭。

b) 輸入電壓為660v的整流柜,有控制變壓器,整流變壓器原邊y形接法。

c) 輸入電壓為380v的整流柜,無控制變壓器,整流變壓器原邊y形接法。

d) 輸入電壓為380v、660v通用的整流柜,有控制變壓器,當輸入電壓為380v時整流變壓器原邊△形接線,控制變壓器原邊接380v。當輸入電壓為660v時整流變壓器原邊y形接法,控制變壓器原邊接660v。
