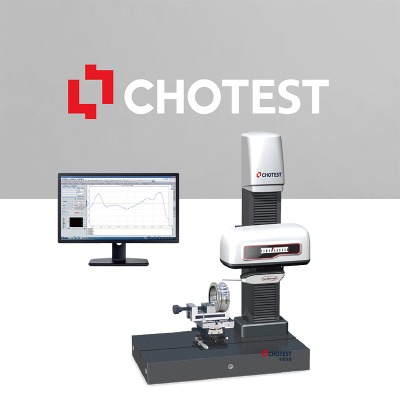

sj5730粗糙度輪廓測量?jī)x具有12mm-24mm的粗糙度輪廓一體式測量范圍,分辨率達到0.1nm,因此非常適合測量大曲面高精密零部件的輪廓參數測量,同時具備球面、弧面、非球面輪廓參數評價功能,能夠滿足各種高精密輪廓粗糙度加工行業的測量需求。
產品功能
1.一次測量可同時評定粗糙度及輪廓參數,分析評定r參數、p參數、w參數等微觀粗糙度參數及倒角、r角、直線度、位置尺寸、角度的宏觀輪廓參數；
2.表面粗糙度評定： r參數、p參數、w參數、核心粗糙度rcore、motif等微觀粗糙度參數評定；
3.圓球類零件輪廓及粗糙度參數測量評定；
4.表面輪廓評定：評定任何點/線間距、兩線夾角、圓弧半徑、直徑等幾何量尺寸參量,并可對輪廓進行直線度、圓度、輪廓度、平行度、位置度、垂直度等分析,重新分析和測量的操作簡潔高效；
5.尺寸標注：半徑、兩圓中心距離、x/z尺寸、斜邊、兩線夾角、直線相交、直線與圓弧相交、圓弧與圓弧相交、尺寸標注線大小修改、線偏移、局部輪廓放大和調平等；
6.測量記錄采用集中式數據庫管理,可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理測量記錄；
7.輸出多種格式報表(.doc,.docx,.xlsx,.pdf),并支持自定義報表,定制測量記錄報表,可批量打印記錄表,具有數據備份和還原數據庫功能；
8.具備自動找拐點功能,能按照程序設置進行x軸自動找拐點；
9.成熟簡單的標定,儀器自帶高精度組合標定臺,可對儀器的精度和測針磨損進行精確補償；
10.可進行dxf（cad）格式圖紙導入,進行理論圖紙與測量結果比對分析,可提供直觀圖形對比；
11.可導出坐標點數據（.txt）等格式,可讀取到excel或者cad軟件內進行數據分析及標準輪廓比對；
12.可對多次測量的輪廓曲線匹配后進行分析測量重復性。
產品應用
sj5730粗糙度輪廓測量?jī)x可廣泛應用于精密機械加工、汽車、軸承、機床、模具、精密五金等行業。該儀器可以對零件表面的輪廓度、波紋度、粗糙度實現一次掃描測量,尤其是大范圍曲面、斜面進行粗糙度檢測,如圓弧面和球面、異型曲面進行多種粗糙度參數、微觀輪廓度參數的測量。同時儀器還可對各種精密零件輪廓度、波紋度進行測量,對形狀參數進行分析。是大曲面測量（軸承、人工關節、精密模具、齒輪、葉片、光學鏡片）領域精細粗糙度測量的利器。
sj5730粗糙度輪廓測量?jī)x在測量時只需要檢定人員簡單操作即可完成對工件的測量。在測量之前,先將儀器的電源線和數據線按要求正確連接,再啟動電腦桌面的中圖輪廓測量?jī)x檢定軟件,然后將被測工件安 置在夾具上,如果是特殊工件可以使用中圖儀器定制的夾具進行裝夾。安 裝好被測工件后,使用大理石臺右側的操作手柄調整測針位移至被測工件上方。
在電腦桌面檢定軟件上選擇被測工件的起始、結束掃描位置,點擊“開始"按鈕,測針會自動接觸被測工件表面,進行掃描測量。在輪廓測量的過程中,檢定軟件會將測針傳遞到傳感器的數據通過計算,轉換成二維曲線圖形,實時顯示在計算機屏幕上。
測量結束后,檢定人員可以對生成的輪廓曲線進行分析,得出直線度、距離、角度、圓度、間距等輪廓參數,測量結果可以保存到數據庫中,供隨時查閱、調用,或者打印。
性能特點
1、一次測量同時評定輪廓和粗糙度參數
超高精度衍射光學測量系統,具有12mm~24mm的大量程粗糙度測量范圍,分辨率高達0.1nm,系統殘差小于2nm。
2、高精度、高穩定性、高重復性：滿足被測件測量精度要求
1)系統掃描軸采用特殊的超高耐磨材質復合材質摩擦片,耐磨性能優良,穩定性高,能保障系統長時間的穩定的直線度精度；
2)高精度轉軸采用特殊的高剛性、低慣量、超低摩擦系數的紅寶石轉軸系統,確保了轉動的超高靈敏度及測量精度；
3)超高穩定的驅動設計,確保了驅動運行過程中不產生任何的振動及干擾,保障了系統掃描運動精度；
4)高精度的納米級光學轉軸測量系統,保障了儀器超高的分辨率及全程納米級粗糙度測量精度；
5)一體式拔插式碳纖維測桿、高剛性、低慣量,一鍵拔插,特殊設計的高剛性拔插結構,無需鎖螺釘,方便快捷、穩定可靠；
3、智能化管理與軟件分析系統
儀器操作界面友好,操作者易掌握儀器基本操作,使用十分簡便。
1)10多年積累的實用檢測軟件設計經驗,向客戶提供簡潔、實用、快速的操作體驗；
2)智能化分析及記錄,同批次可自動測量和分析,大幅度減少人員的操作要求及降低人員的勞動強度；
3)測量范圍廣,可滿足絕大多數類型的工件粗糙度輪廓測量要求；
4)非球面專用軟件分析功能模塊,一鍵式快速測量非球面光學鏡片；
5)可自動和手動選取被測段進行評定,可依據客戶要求進行軟件功能的定制；
6)純中文操作軟件系統,更好的為國內用戶服務；
7)可打印各種格式的檢定報告,自動顯示、打印、保存、查詢測量記錄,打印格式正規、美觀；檢定數據可存檔,或集中打印,不占用檢定操作時間；
8)本儀器采用計算機大容量數據庫儲存,可自動記錄保存所有檢定結果。
4、智能保護系統
儀器在各個方向都有進行硬件及軟件保護,能有效的保護儀器主機及測針,降低人員因操作失誤帶來的測針及儀器損傷；
模塊測針拔插式結構,方便更換,遇到卡針可輕松拆換測針；測量傳感器帶舵機結構,可防止掃描陡坡時的快速下墜。
5、靈活手動控制：
儀器配置了特殊分離式操作桿,操作桿在儀器操作移動時,可放置在任何位置控制操作,在測量工件前對測針進行粗定位；在脫離電腦的情況下,操作桿具備左右/上下移動測針、急停、測桿上下角度擺動及速度分多級調節功能。
6、成熟的標定校準技術
儀器配置特殊的高精度標定臺,通過簡單的標定操作,能對儀器的參數進行誤差補償,對測針針尖磨損進行修正補償,使其滿足高精度輪廓測量。
環境條件
溫度：20±5℃；
相對濕度：10％~80％；
電源/功率：220v,50hz,≤1.5kw（含電腦及顯示器）；
振動：按照三坐標振動要求標準,振動速度均方根≤5um/s,振動頻率8~100hz；
校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場；
