国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

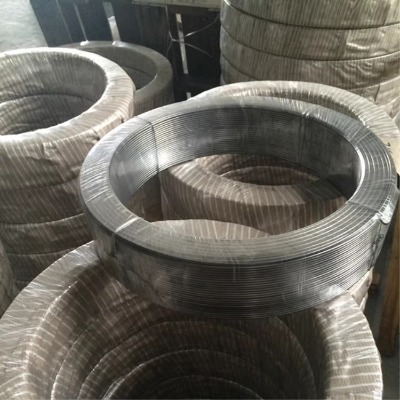

mh316l不銹鋼埋弧焊絲

符合 gb/t 17854 s f316l g -s316laws a5.9 er316liso 14343-a-s（19 12 3 l）

說明：mh316是超低c-19cr-12ni-2mo奧氏體不銹鋼埋弧焊絲,焊接工藝性優(yōu)良,易脫渣,焊縫成型美觀,抗裂性好。因含碳量低,耐腐蝕性能較mh316更加優(yōu)良。

用途：與燒結(jié)型焊劑 jq·sj601配合,適用于022cr17ni12mo2的焊接,常見應(yīng)用領(lǐng)域?yàn)槭�油化工、工程機(jī)械等。

焊絲化學(xué)成分（％）

項(xiàng)目

c

mn

si

cr

ni

mo

p

s

cu

保證值 ≤0.030

1.00~2.50 ≤0.60 18.00~20.00 11.00~14.00 2.00~3.00 ≤0.030 ≤0.030 ≤0.75

例值 0.024 1.75 0.48 18.68 11.66 2.20 0.024 0.014 —

熔敷金屬（配合焊劑 :jq·sj601）化學(xué)成分（％）

項(xiàng)目

c

mn

si

cr

ni

mo

p

s

保證值 ≤0.040 0.50~2.50 ≤1.00 17.00~20.00 11.0~16.0 2.00~3.00 ≤0.040 ≤0.030

例值 0.031 1.69 0.48 18.58 2.13 2.43 0.013 0.010

熔敷金屬力學(xué)性能

實(shí)驗(yàn)項(xiàng)目

rm

（mpa）

a

（％）

配合焊劑

標(biāo)準(zhǔn) ≥480 ≥30 jq·sj601

例值 578 38 jq·sj601

參考電流（ac或dc+）

直徑(mm)

2.5

3.2

4.0

5.0

焊接電流(a) 400~500 450~550 500~600 550~650

注意事項(xiàng):

1.焊道間溫度建議控制在150℃左右。中小規(guī)范多道多層焊時,注意控制焊接線能量。

2.焊接部位的銹層、濕氣、油污、灰塵等確實(shí)要清理干凈。

3.焊劑 在使用前須經(jīng)300~350℃烘焙2h。

以上建議僅供參考,在具體操作中以現(xiàn)場情況為準(zhǔn)。必要時先進(jìn)行工藝評定再確定焊接方案。
