一、概述
10kv架空配電線路t接支線路或末端用戶內部發生故障時，因其進線開關保護動作時限與變電站出線開關
保護時限配合無法合理整定時，將會造成變電站出線開關跳閘。如果故障性質是永久性的，變電站重合將
不成功，則一個中壓用戶界內的局部事故將使整條10kv配電線路停電。
如若在t接處或用戶端（責任分界點）安裝一臺用戶分界開關（俗稱看門狗），經過判斷確認用戶界內發
生故障（過流、短路、單相接地等故障），自動將故障隔離，則可以確保非故障區用戶正常用電。zw20

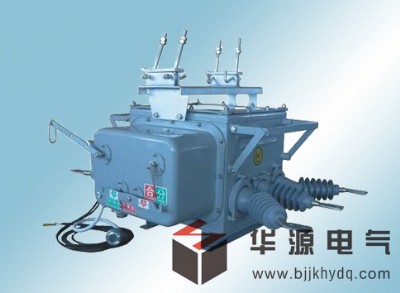

-12f型戶外用戶分界真空斷路器是我公司自主研發的一種用戶分界開關。它主要由zw20-12型戶外柱上真
空斷路器本體和fdr-02故障檢測控制器以及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封
控制電纜進行電氣連接。具有故障檢測功能、保護控制功能和通訊功能，能可靠判斷、檢測界內與界外的
毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
zw20-12f型戶外柱上真空斷路器為額定電壓為12kv，三相交流50hz的戶外配電設備。它采用真空滅弧和
sf6氣體作為絕緣介質，箱體采用了引進日本東芝公司vsp5的氣體密封、防爆、絕緣結構技術，進出線套
管也進行了密封性能改進，整體密封性能優良，內部充入的sf6氣體不泄漏，不受外界環境影響；其彈簧
操作機構進行了小型化設計和可靠性、穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和
穩定性比國內傳統的彈簧操作機構提高了好幾倍；主回路的軸與套之間的接觸采用了內收外張式表鏈結構
，主回路的接觸電阻小，溫升低。
zw20-12f型戶外柱上用戶高壓真空分界斷路器是一種免維護產品，是戶外高壓真空分界斷路器中的精品
，是本公司綜合國內外柱上開關的優缺點，自行研制出來的新產品。
本產品主要符合以下國家標準：
開關部分：gb1984
《高壓交流斷路器》gb/t11022-1999
《高壓開關設備控制和設備標準的共同技術條件》控制終端部分：gb/t726-2000《
繼電器及裝置基本
試驗方法》gb/t17626-1998
《電磁兼容試驗和測量技術電快速瞬變脈沖群搞擾度試驗》
二、使用環境條件
1、周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃；根據sf6氣體物質性質，當環境溫度
在-40℃時，如箱體內部氣壓為0.05mpa，此時sf6仍為氣態，保證產品正常工作。(當環境溫度-40℃，表
壓為0.05mpa時，sf6液化點為-55℃；零表壓，sf6液化點不會超過-60℃
