產品概述
控制裝置：內置控制器
產品結構：體積小、電流大、結構簡單、ats一體化
特點：切換速度快、故障率低、維修方便、性能可靠
接線方式：板前接線
轉換方式：電網對電網、電網對發電機、自投自復
產品殼架：63a 產品電流：10、16、20、32、40、63
產品分類：國產小型斷路器
產品極數：2、3、4
產品標準：gb/t14048.11-2008
atse：cb級，帶過載及短路保護
用途

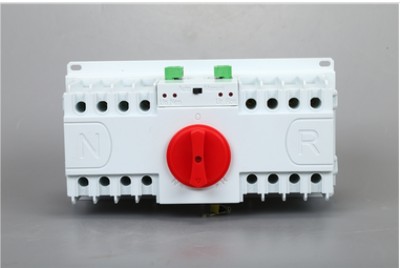

asq2(dz47)型雙電源自動轉換開關(以下簡稱ats)適用于50hz/60hz，額定工作電壓220v(2p)、380v(3p、4p)，額定電流6a-63a的末端型雙回路供電系統�？梢酝瓿沙Ｓ秒娫磁c備用電源之間的自動轉換，以保證供電的可靠性。主要用于高層建筑、商場等消防泵、消煙風機、電梯、生活水泵、事故照明、集散標志等場所
本產品符合gb/t14048.11-2008《低壓開關設備和控制設備，第六部分：自動轉換開關電器》標準
基本結構
雙電源自動轉換開關主要由電源轉換執行斷路器(包括常用電源執行斷路器k1和備用電源執行斷路器k2各一臺)、自動控制盒、電動操作機構等部分組成。斷路器k1和k2均保持原有的過流保護和斷路器保護功能，可同時作為通斷及保護主電路之用。
型號及含義
正常工作條件
2.1 周?chē)諝鉁囟?br />
a) 上限值不超過+40℃
b) 下限值不低于-15℃
c) 24h內平均值不超過+35℃
2.2 大氣條件
a) 在皺紋空氣溫度+40℃時，空氣相對濕度不超過50％，在較低的溫度為+25℃時，最大相對濕度為90％
b) 最濕月的平均最低溫度為+25℃時，最大相對濕度為90％
c) 已考慮到因溫度變化而發生的產品表面上的凝露
2.3 污染等級及安 裝類別：污染等級為2級，安 裝類別ⅱ、ⅲ類。
功能簡述
自動原理：
1、市電正常時，(180-240v)本開關自動接通市電線路與用電線路
2、市電不正常(掉電缺相)時，立即啟動自發電切斷市電供電線路，接通發電機供電線路。
手動原理：
按下手動控制鍵，可以手動切斷市電供電線路，接通發電機線路與用電線路，也可手動接通市電線路與用電線路，同時可以切斷市電和發電機兩路，實行雙分，使用電線路空載，實施用電線路維護
使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動—自動按鈕至于手動位置，當推動手柄順時針旋轉至終端時，常用電源執行斷路器k1合閘，備用電源執行斷路器k2分閘。當推動手柄逆時針轉至終端時，常用電源執行斷路器k1分閘，備用電源執行斷路器k2合閘
面板中，電源指示燈(黃)指示燈自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修的正常后，將手動—自動按鈕置于自動位置狀體，如果常用電源供電正常，轉換開關將自動投入常用電源執行斷路器k1合閘狀態，面板中n電源指示燈(綠)亮，如查常用電源供電不正常，則轉換開關將自動投入斷路器k1分閘，k2合閘位置狀態，面板中r電源指示燈(綠)亮。
外形尺寸、安 裝尺寸及接線圖
◆ asq2-63雙電源自動轉換開關外形及安 裝尺寸（因產品不斷更新，請用戶以實物尺寸為準）
規格
尺寸 mm
w
w1
l
l1
h
asq2-63/2p(dz47型)
146
130
130
120
118
asq2-63/3p(dz47型)
186
170
130
120
118
asq2-63/4p(dz47型)
246
230
130
120
118
◆ asq2-m型一體式雙電源自動轉換開關接線圖
