dacs-pointcloud點云分析與逆向建模

一.

概述

dacs-pointcloud點云分析與逆向建模軟件是在積累大量用戶需求、經過大量現場使用驗證的專業軟件。點云分析軟件操作簡便,界面設計人性化,支持市面上所有掃描儀點云數據。是一款能夠處理tb級數量點云數據,運行速度極快,精度極高的專業點云處理分析、逆向建模軟件。

二.

優勢

1.    高速三維激光掃描密集點云,惡劣環境一次搞定

2.    實景復制,人員之間溝通順暢

3.    現場與原設計對比分析,減少反復進場次數

4.    測量過程中不用清場,實景數據采集便于恢復現場數據,避免漏測

5.    測量分析工作一人完成,快速、精準、高效

6.    易掌握快速投入使用,投資回報期短

7.    軟件授權方式靈活,提高利用率

三.

特點

1.    一站式點云數據處理平臺。集點云去噪,模型對比,干涉檢查,點云配準,逆向建模,數據計算,漫游,模型搭載等功能于一體

2.    適配性強,軟件兼容各種掃描儀的結果,適應各種格式的點云數據

3.    tb級點云數據加載。采用先進的動態加載技術,實現快速的點云數據加載,操作流暢不卡頓

4.    實測數據進行曲面擬合和三維建模,并和設計模型進行分析對比,顯示結果直觀明顯

5.    可以對點云進行編輯,自定義和測量,直觀獲得所需的長度,角度和距離等各項檢測值的數值

6.    連接數據庫,將歷史結果保存在數據庫中,可隨時查詢,提取,分析

7.    直觀有效的誤差效果顯示。提供點云拼接對比,模型與點云的比較以及動態干涉下的偏差結果的直觀顯示

四.

功能

1.    數據管理

數據管理模塊實現對工程數據的個性化管理,主要包括工程的新建、刪除,點云實體數據的導入、刪除、拼接,以及視圖的新建、刪除等功能

2.    點云預處理

（1） 去噪

可通過手動刪除點、隱藏點和自動去噪等功能去除移動噪點,例如移動的車輛,稀疏噪點、重疊噪點、遠端噪點等

（2） 拼接

利用點云后處理拼接軟件對多測站數據進行數據拼接,利用靶球自動識別、公共區域自動拼接功能,完成整體數據的拼接處理,實現點云拼接

3.    逆向建模

（1） 自動提取模型

可在幾分鐘內自動提取設定尺寸規格的管道模型

（2） 手動逆向模型

可根據場景進行平面對象的逆向、編輯,管道對象的逆向、編輯、連接,以及實體對象的逆向建模,如：法蘭、球閥等

（3） 設備建模

預置多種三維對象創建功能,可快捷進行設備建模,例如立方體、圓錐、圓柱、球等。并可對所建模型進行編輯修改,方便用戶使用

4.    數據坐標變換

坐標變換的對象可以為實測數據、設計模型,通過點平移、角度旋轉、位移旋轉等功能進行數據坐標變換,其作用主要是統一坐標系及對偏差進行精密分析動靜態干涉檢查

模擬設備搬入的過程,通過添加路線點,設置線路,設備順路徑移動,發生碰撞的位置,點云成黃色。能夠提前規劃搬入路徑,為用戶現場操作節約時間、成本

5.    模型對比

通過模型對比計算出掃描點云實體與設計模型的偏差,可計算整體模型的偏差,也可以手動指定部分模型面出具偏差

6.    點云碰撞、配準

點云拼接后可一鍵計算對接點云實體的配準情況,如：對接分段的搭載面碰撞干涉情況

7.    導出模型

逆向建模對象可導出三維模型文件,對接bim系統,簡化bim數據重建的工作流程

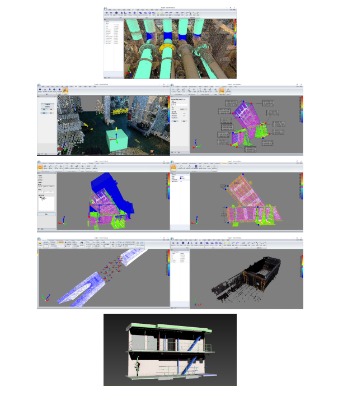

五.   產品展示
