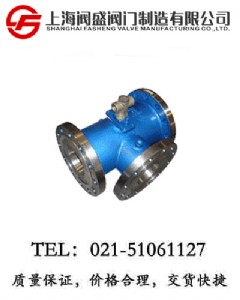

保溫三通球閥
http:// /product/1186.html
|
|
產品名稱： |
保溫三通球閥 |
| 產品型號： |
bq45f/bq44f |
| 產品口徑： |
dn15-200mm |
| 產品壓力： |
1.6-4mpa |
| 產品材質： |
鑄鋼、不銹鋼 |
| 聯系電話： |
|
| 聯系傳真： |
021-51062214 |
| email： |
fashengfamen@ |
| 聯系人： |
陳云非 |
| 聯系手機： |
|
| qq： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 |
|
保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
保溫三通球閥產品特點
1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖a）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖b）
一、保溫三通球閥連接尺寸表
|
公稱壓力或壓力級
|
主要尺寸
|
公稱通徑dn（mm/in）
|
|
15/1/2
|
20/3/4
|
25/1
|
32/1/4
|
40/1/2
|
50/2
|
65/2/1/2
|
80/3
|
100/4
|
125/5
|
150/6
|
200/8
|
|
pn1.06pa
|
l
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
500
|
|
pn2.5pa
|
l1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
pn4.0pa
|
h
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
|
class150
|
w
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
二、保溫三通球閥型號、零件材料及主要參數
|
公稱壓力或壓力級
|
法蘭
密封性
|
產品型號
|
|
pn1.6pa
|
凸面
|
bq45f-16c
|
bq45f-16p
|
bq45f-16cf8
|
bq45f-16cf3
|
bq45f-16r
|
bq45f-16cf8
|
bq45f-16r3
|
|
pn2.5pa
|
光滑面
|
bq45f-25
|
bq45f-25p
|
bq45f-25cf8
|
bq45f-25cf3
|
bq45f-25r
|
bq45f-25cf8
|
bq45f-25r3
|
|
pn4.0pa
|
凹凸面
|
bq45f-40
|
bq45f-40p
|
bq45f-40cf8
|
bq45f-40cf3
|
bq45f-40r
|
bq45f-40cfr8
|
bq45f-40r3
|
|
class150
|
凸面
|
bq45f-150（lb）c
|
bq45f-150（lb）p
|
bq45f-150（lb）p8
|
bq45f-150（lb）p3
|
bq45f-150（lb）r
|
bq45f-150（lb）r8
|
bq45f-150（lb）r3
|
|
主要零件材料
|
閥體
|
wcb
|
zg1cr18ni9ti
|
cf8(304)
|
cf3(304l)
|
zg18ni12mo2t
|
cf8m(316)
|
cf8m(316l)
|
|
球體、閥桿
|
2cr13
|
1cr18ni9ti
|
0cr18ni9(304)
|
00cr19nill(304l)
|
1cr18ni12mo2ti
|
0cr17ni12mo2(316)
|
0cr17ni12mo2(316l)
|
|
密封圈
|
聚四氟乙烯 對位聚笨
|
|
填料、墊圈
|
v型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
|
|
適用
工況
|
適用介質
|
重油、膠類等
|
硝酸 腐蝕性介質
|
強氧化性介質
|
醋酸 等腐蝕性介質
|
尿素 等腐蝕性介質
|
|
適用溫度
|
-28~300℃
|
|
應用
規范
|
法蘭尺寸
|
jb79-59、sh3406、gb9113、hg20597-97ans1 b16.5jis b2212-2214
|
|
體驗試驗按
|
gb/t13927-89jb/t9092-99
|
|
其余制造規范均按本廠標準
|
|
備注
|
保溫三通球閥一般采用兩面閥座結構，如流向圖a所示兩種工況。選用兩閥座l型結構（即bq44型）。流向圖b中①和④兩種工況亦可選用兩閥座t型結構（即 bq45型）。流向圖b中②和③兩種工況必須選用四閥座t型結構（即bq45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
|
|
|
