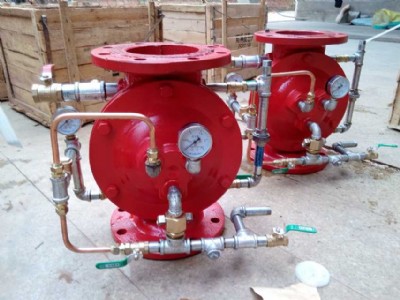

zsfm隔膜式雨淋報警閥
產品介紹：
zsfm隔膜式雨淋閥可垂直或水平安 裝，其規格從dn65-dn300，閥門具有外部復位功能，無須打開閥門手孔，簡單的對膜片腔加壓，就可以復位雨淋系統或預作用系統。
zsfm隔膜式雨淋閥除了膜片結構外，閥門沒有閥瓣和連接轉動部件。閥門內/外采用防腐涂層，閥門采用球墨鑄鐵材質，可以在有腐蝕環境的工業領域和室外安 裝。
產品說明：
1、雨淋閥組宜安 裝在安 全且便于操作的明顯位置，距室內地面高度宜為1.2m。
2、兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m。安 裝報警閥組的室內地面應有排水設施。
閥門安 裝：
1）安 裝前，管道必須進行沖洗干凈，清除污垢雜物，直到流出清水為止。
2）安 裝時，搬運或起吊時，應在兩法蘭頸部施力，嚴禁在管路附件上用力，防止變形，滲漏和損壞。
3）本閥一般應垂直安 裝在管路上， 注意箭頭向上，必須水平安 裝時，應事先在訂貨時說明，安 裝位置應考慮維修、保養時足夠的空間。
4）本閥所有排水口應用適合的口徑的鍍鋅管和軟管連接到排水管道中去。
5）電磁閥應通過控制模塊連接到電控柜上，電壓dc24v。
6）水力警鈴安 裝時應記住，小口為進水口，水平安 裝，人口為排水口，垂直安 裝，鍍鋅管為1″。
7）本閥兩端宜安 裝帶有信號同口徑的消防蝶閥，便于控制和維修保養，本公司可為你配套合格的手動、蝸輪轉動的zsxf.d型信號蝶閥。
zsfm隔膜式雨淋閥組部件表：
|
名稱 |
型號 |
用途 |
工作狀態 |
|
|
平時 |
失火時 |
|||
|
消防給水管 |
|
供水 |
充滿水 |
充滿水 |
|
信號閥 |
zsfd-16z |
供水控制閥，閥門關閉時有電信號輸出 |
常開 |
開 |
|
泄水閥 |
q11f--16p |
系統檢修時排空放水 |
常閉 |
閉 |
|
隔膜雨淋報警閥 |
zsfm |
系統控制閥，開啟時可輸出報警水流信號 |
常閉 |
自動開啟 |
|
壓力表 |
y-100 |
顯示控制腔水壓 |
|
|
|
水力警鈴 |
zsjl |
報警閥開啟時，發出音響信號 |
不動作 |
報警 |
|
壓力開關 |
yl1.2 |
雨淋閥開啟時，發出電信號 |
不動作 |
輸出電信號 |
|
電磁閥 |
zsdf（自鎖型） |
探測器報警后，聯動開啟雨淋報警閥 |
|
常閉 |
|
手動開啟閥 |
q11f--16p |
火災時，現場手動應急開啟雨淋報警閥 |
|
常閉 |
|
止回閥 |
|
單向補水，防止控制腔水壓不穩產生誤動作 |
常開 |
常開 |
|
壓力表 |
y-100 |
顯示供水壓力 |
|
|
|
試驗放水閥 |
q11f--16p |
系統調試或功能試驗時打開放水 |
常閉 |
|
|
控制管球閥 |
q11f--16p |
控制控制腔供水 |
常開 |
|
|
報警管球閥 |
q11f--16p |
手動關閉后，可消除報警 |
常開 |
|
|
試警鈴球閥 |
q11f--16p |
手動打開后，可在主閥關閉狀態下試警鈴 |
常閉 |
|
|
過濾器 |
zspl |
過濾水中雜質，防止管路堵塞 |
通流 |
通流 |
|
管卡 |
|
固定管道 |
|
|
zsfm隔膜式雨淋閥主要技術參數：
|
型號規格 |
公稱通徑mm |
閥門高度mm |
法蘭外徑mm |
螺孔分度圓直徑mm |
螺孔數及孔徑nx∅ |
額定工作壓力mpa |
|
zsfm100 |
100 |
330 |
215 |
180 |
8x18 |
1.2 |
|
zsfm150 |
150 |
400 |
285 |
240 |
8x22 |
|
|
zsfm200 |
200 |
508 |
340 |
295 |
12x22 |
|
|
zsfm250 |
250 |
550 |
405 |
355 |
12x28 |
