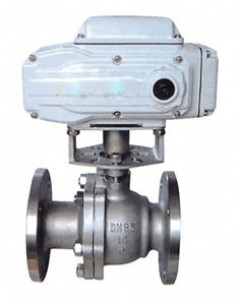

| 一、q941f電動球閥： q941f電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介 質幾乎可以毫無損失的流過。配用dkj-ⅱ、ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸 汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。 球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。 球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安 裝 二、q941f電動球閥的特點： 1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。 3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。 4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 執行機構 采用新型系列g(shù)t型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安 全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安 裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、is05211標準連接為產品的安 裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 三、產品執行標準：q941f電動球閥的執行標準 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗 與檢驗 |
|
api608 |
asme/ans b16.10 |
asme/sns b16.5 |
api 598 |
| 四、主要性能規范：q941f電動球閥主要性能規范 |
|
公稱壓力 |
1.6 mpa |
2.5 mpa |
4.0 mpa |
6.4 mpa |
10.0 mpa |
150 lb |
300 lb |
600 lb |
|
強度試驗 |
2.4 mpa |
3.75 mpa |
6.0 mpa |
9.5 mpa |
15.0 mpa |
3.1 mpa |
7.5 mpa |
15.0 mpa |
|
水密封試驗 |
1.76mpa |
2.75 mpa |
4.4 mpa |
7.04 mpa |
11.0 mpa |
2.2 mpa |
5.5? mpa |
11.0 mpa |
|
氣密封試驗 |
0.6mpa |
|||||||
| 五、主要零部件材料：q941f電動球閥主要零部件材料 |
|
名稱 |
wcb類 |
cf8類 |
cf3 |
cf8m |
cf3m |
||
|
閥體 |
a216-wcb |
cf8 |
cf3 |
cf8m |
cf3m |
||
|
球體 |
a105-1025 |
cf8 |
cf3 |
cf8m |
cf3m |
||
|
閥桿 |
2cr13 |
cf8 |
cf3 |
cf8m |
cf3m |
||
|
閥座 |
ptfe/增強ptfe |
||||||
|
閥座支承圈 |
a105-1025 |
a182-f304 |
a182-f304l |
a182-f316 |
a182-f316l |
||
|
彈簧 |
3yc-7/17-49h |
||||||
|
螺母 |
a194-2h |
a194-8 |
|||||
|
螺柱 |
a193-b7 |
a193-b8 |
|||||
|
o形圈 |
nbr |
氟橡膠 |
|||||
