按體積分,可分為:大型、中型、小型及微型。按額定電壓分,可分為:高壓保險絲、低壓保險絲和安全電壓保險絲。

按分?jǐn)嗄芰Ψ?可分為:高、低分?jǐn)嗄芰ΡｋU(xiǎn)絲。

按形狀分,可分為:平頭管狀保險絲(又可分為內焊保險絲與外焊保險絲)、尖頭管狀保險絲、鍘刀式保險絲、螺旋式保險絲、插片式保險絲、平板式保險絲、裹敷式保險絲、貼片式保險絲。

按熔斷速度分,可分為:特慢速保險絲(一般用TT表示)、慢速保險絲(一般用T表示)、中速保險絲(一般用M表示)、快速保險絲(一般用F表示)、特快速保險絲(一般用FF表示)。

按品牌分,可以分為:勝名保險絲,力特保險絲,華德保險絲

按標準分,可分為:歐規保險絲(VDE)、美規保險絲(UL)、日規保險絲(PSE)。

按尺寸分可以分為:尺寸,3.6X10,3X10,5X20,6X30,6X32,6X25,10*38,2.4X7,2.5X6,3X8,2.5X9,8.5X8,8.5X8X4,3.5X10,3.5X9

按電流分可以分為:32ma,63ma,100mA,150mA,200mA,250mA,300mA,400mA,500mA,600mA,800mA,1A,1.25A,1.6A,2A,2.5A,3A,3.5A,4A,

5A,6A,7A,8A,9A,10A,12A,15A,20A,25A,30A

按材質分可以分為:玻璃電流保險絲,陶瓷電流保險絲

保險絲管的選型:

a、確定安全標志:根據產品將銷售的市場要求,選定保險絲管的安全認證標志及安全標準(UL標準或IEC標準保險絲管)。

b、確定外型尺寸:根據安裝空間和確定的安全認證標志及安全標準,選定保險絲管的外型尺寸。

c、確定型號:根據被保護回路的電流特性,選定保險絲管的型號。例如,被保護回路的電流特性為恒定電流,則選用快速熔斷型。

d、確定額定電壓:根據被保護回路的輸入電壓及使用要求,確定保險絲管的額定電壓。例如,被保護回路的輸入電壓為220V,則須選用額定電壓220V以上的保險絲管,可選250V、300V、350V等;但考慮成本因素,不必選用過高的額定電壓。

e)確定最小額定電流:根據被保護回路的穩態工作電流及相關的使用折損系數,初步確定保險絲管的額定電流。例如,被保護回路的穩態工作電流為1A,選用UL標準延時保險絲管,工作環境溫度約80℃,則保險絲管的額定電流最小選:1A×1.25÷0.5=2.5A。

f、確定保險絲管的最小I2T:根據被保護回路的浪涌I2T,確定保險絲管的I2T。例如,被保護回路的浪涌I2T為1(A2S),為保證保險絲管能承受10萬次以上的沖擊,保險絲管的I2T應大于:1÷0.2=5(A2S)。

g、確定保險絲管的額定電流:根據最小額定電流和最小I2T值,查產品目錄中對應型號規格,取既大于最小額定電流值且其I2T值也大于最小I2T值的初級額定電流規格為選用保險絲管的額定電流。例如,依據以上最小值,(1)如額定電流2.5A的I2T為4.3 A2S,3A的I2T為5.4A2S,則取3A為選用保險絲管的額定電流;(2)如額定電流2A的I2T為5.3 A2S,2.5A的I2T為7.6A2S,則取2.5A為選用保險絲管的額定電流。

一般保險絲由三個部分組成:一是熔體部分,它是保險絲的核心,熔斷時起到切斷電流的作用,同一類、同一規格保險絲的熔體,材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致,最重要的是熔斷特性要一致;二是電極部分,通常有兩個,它是熔體與電路聯接的重要部件,它必須有良好的導電性,不應產生明顯的安裝接觸電阻;三是支架部分,保險絲的熔體一般都纖細柔軟的,支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用,它必須有良好的機械強度、絕緣性、耐熱性和阻燃性,在使用中不應產生斷裂、變形、燃燒及短路等現象;

電力電路及大功率設備所使用的保險絲,不僅有一般保險絲的三個部分,而且還有滅弧裝置,因?yàn)檫@類保險絲所保護的電路不僅工作電流較大,而且當熔體發生熔斷時其兩端的電壓也很高,往往會出現熔體已熔化(熔斷)甚至已汽化,但是電流并沒有切斷,其原因就是在熔斷的一瞬間在電壓及電流的作用下,保險絲的兩電極之間發生拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性,且呈負電性。石英砂就是常用的滅弧材料。

另外,還有一些保險絲有熔斷指示裝置,它的作用就是當保險絲動作(熔斷)后其本身發生一定的外觀變化,易于被維修人員發現,例如:發光、變色、彈出固體指示器等。

正確選擇保險絲的額定電流應注意下列幾方面。

①要考慮保險絲的折減率。例如設電路的工作電流= 1.5A,對于IEC規格的保險絲,不考慮折減率要求,有額定電流In= Ir= 1.5A;對于UL規格的保險絲則必須考慮折減率f0,有In= Ir/ f0=1.5/0.75 =2A,這里f0取0.75。

②如果客定電流不是通用的,應該選最鄰近的較高值。

③保險絲的額定電流只是它的標稱值,而選擇它的實際動作時間和動作速度等時必須仔細查看它的熔斷特性,然后才有可能準確地選好保險絲的額定電流。

④直接將要求熔斷的電流值作為所選用保險絲的額定電流值是錯誤的選擇方法。

2、額定電壓——U

保險絲的額定電壓是指它的公稱電壓,通常就是保險絲斷開后能夠承受的最大電壓值。

保險絲通電時兩端所承受的電壓大大小于額定電壓,因此額外負擔定電壓基本上無關緊要。在正確選擇保險絲的額定電壓時,應考慮下列幾方面。

①額定電壓應該等于或大于電路電壓。例如,250V的保險絲可以用于125V的電路。

②在低電壓的電子電路中,交流保險絲可以用于直流電路。

③關于保險絲的額定電壓主要應考慮:當電路電壓不超過熔斷品額定電壓時,保險絲是否有能力分?jǐn)嘟o出的最大電流。

3、環境溫度

環境溫度或已知的工作溫度對保險絲的動作有直接影響。環境溫度越高,保險絲在工作時就越熱,壽命也就越短。不管是UL規格還是IEC規格,保險絲的各項技術要求都是在室 溫25 C條件下制訂的。如環境或工作溫度較高,則要考慮保險絲的溫度折減率。

4、電壓降/冷電阻——Ud/R

一般情況下,保險絲的電阻值與它的額定電流值成反比。在保護電路中要求保險絲的阻值越小越好,這樣它的損耗功率也小。因此在保險絲參數中規定了它的最大電壓降值。

保險絲的電壓降是通以直流額定電流,使保險絲達到熱平衡后所得的電壓讀數。

保險絲的冷電阻是在小于額定電流10%的條件下測得的電阻讀數。

保險絲的電壓降和冷電阻可以互相換算。

法輸出工作電流。

5、時間 – 電流特性——I–T特性或安 – 秒特性

當流經保險絲的電流超過額定電流時,熔體渡逐漸上升,以至最后熔斷,這就是過載狀態引起的后果。

保險絲要有一定的過載能力,具體為:

UL規范保險絲的最大熔斷電流是110%In;

IEC規范保險絲的最大不熔斷電流是150%In或120%In。

同時也要求保險絲在超過限量的過載電流時能及時燒斷,其中:

UL規范的保險絲的最小熔斷電流在130%In左右。

IEC規范的保險絲的最小熔斷電流在180In%左右。

時間/電流特性是保險絲最主要的電性能指標,它表明了保險絲在不同過載電流負載下熔斷的時間范圍。

時間/電流特性曲線很好地描繪了保險絲的過載性能。每一種型規格保險絲的熔斷特性都可以用一條連續的曲線表示,曲線上的每一個點都能對應到橫坐標上的負載電流值和縱坐標上的熔斷時間。這是選用保險絲時最重要的依據。

通常規定用曲線中的幾個關鍵點來考核保險絲的過載性能。在大多數保險絲的產品樣本中都有熔斷特性表,具體規定了保險絲在某些測試電流下的熔斷時間范圍,這是驗收保險絲時最主要的依據。UL規范的保險絲規定了110%In、135In%和200%In等測試點;IEC規范的保險絲規定了150%(120%In、210%(200%)In、275%In、400%In和1000%In等測試點。

根據IEC 127,提供直流電來確定保險絲的熔斷時間,由此可以得出時間 – 電流曲線。如果提供交流點則熔斷時間將有變化,特別是當保險絲在一個很短時間內熔斷的時候,它將隨著閉合電路時交流正弦波的相位角的變化而變化。

不同類型的保險絲具有不同形狀的特性曲線,同一類型的保險絲具有相似形狀的特性曲線。

根據熔斷特性不同,可以把保險絲分為快速型和延時型等到�？焖俦ｋU(xiǎn)絲常用在阻性電路中,保護一些對電流變動特別敏感的元器件;延時保險絲常用在電路狀態變化時有較大浪涌電流的感/容性電路中,它能承受開關機時浪涌脈沖的沖擊,而真正出現故障時仍能較快地?cái)嚅_(kāi)電路。

6、分?jǐn)嗄芰Α�—Ir

當流經保險絲的電流相當大甚至短路的時候,仍要求保險絲能安全分?jǐn)嚯娐?且不帶來任何破壞性。

分?jǐn)嗄芰κ潜ｋU(xiǎn)絲最主要的安全指標。它表示規定電壓下保險絲能安全切斷的最大電流。分?jǐn)嗄芰σ卜Q為最大分?jǐn)嗄芰Α⒍搪贩謹嗄芰�或最大分�(jǐn)嚯娏鳌?/P>

保險絲的分?jǐn)嗄芰θ�決于保險絲的結構和所用的材質。一般來說,大部分低分?jǐn)嗄芰ΡｋU(xiǎn)絲都是玻璃殼體的;高分?jǐn)嗄芰ΡｋU(xiǎn)絲通常有陶瓷殼體,其中許多還填充有純凈的顆粒狀石英材料。

當過載電流不超過最大分?jǐn)嚯娏鲿r(shí),保險絲不能出現破碎、爆炸、噴濺,以及引起周?chē)�人身和其他元器件燃煤、破壞等的不安全現象。

額定分?jǐn)嗄芰?在UL文件里)與保險絲的額定電流和負載電壓直接有關。額定電流越大,分?jǐn)嗄芰σ苍酱?負載電壓增高,分?jǐn)嗄芰�將下降�?/P>

UL 198-G規格的分?jǐn)嗄芰?在交流125V條件下,保險絲必須能切斷10000A的電流,在交流250V條件下,保險絲必須能切斷的電流如下表所示。

小規格保險絲的電壓降對低壓電路的影響較大,務必注意!在極端情況下它會使電路無法輸出工作電流。

250V條件下保險絲的額定分?jǐn)嗄芰?BR>
IEC 127規定了在交流250 V條件下的分?jǐn)嗄芰?低分?jǐn)嗄芰ΡｋU(xiǎn)絲(LBC)必須通過35 A或10In中的最大者;高分?jǐn)嗄芰ΡｋU(xiǎn)絲(HBC)必須通過1500 A;增強分?jǐn)嗄芰ΡｋU(xiǎn)絲(MBC)必須通過150 A。

按照常規,當被保護系統是直接連接到電源輸入電路和保險絲被置于電源輸入部分時,一定要使用高分?jǐn)嗄芰ΡｋU(xiǎn)絲。在部分二次電路中,特別是電壓低于電源電壓時,選用低分?jǐn)嗄芰ΡｋU(xiǎn)絲就足可以了。

7、熔化熱能值——It

1)瞬時電流和脈沖

內部瞬時電流來源于被保護電路中的容性和感性儲能元件的開關操作。外部瞬時電流是指來源于外部像浪涌一樣注入系統的、持續時間很短的沖入電流。

持續時間少于10ms的瞬時電流被稱為脈沖電流,脈沖是有害的,它可能損害保險絲并造成保險絲失效。

在大多數情況中,延時保險絲最適用于帶有脈沖的電路保護。

2)It值

It值是直接測定熔斷保險絲所需的能量值,并有

總量It(清除It)=熔化It+ 飛孤It

這里,清除It是指保險絲徹底斷開過程中的全部熱能;熔化It(相當于IEC標準中的預飛孤It)是指從熔體熔化到飛孤開始瞬間所需要的能量;飛孤時間是指飛孤開始瞬間到飛孤最終熄滅的時間。對低壓保險絲來說,飛孤時間是非常短的,通常被忽略。

8、耐久性——壽命

保險絲的壽命是很長的,在無故障的情況下幾乎與設備的壽命是可以同步的。

測試IEC規格的小型保險絲壽命的方法:在直流電源條件下,以1.20In(或1.05In)電流通導1h,斷開幕15min,連續100個周期,最后再以1.5 In(或1.05In)電流通1h,期間不能有熔斷或其他導常現象。

在正常條件下保險絲的儲存期不少于兩年,到期經復檢合格后可再行儲存。

9、結構特征和安裝形式

1)結構特征

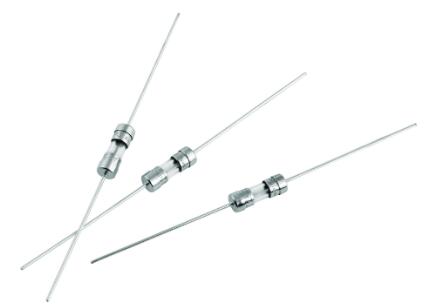

(1)管狀 玻璃管——低分?jǐn)嗄芰?陶瓷管——高分?jǐn)嗄芰?填充細粒石英沙——用于滅孤,玻璃管變色——熔斷指示;內焊式與外焊式;加引線套帽——用于焊接(有時需先

將引線成型)……

(2)微型 電阻式、晶體管式、薄膜式……

(3)其他 插片式、螺栓式、密封式、報警式……

(4)熔體結構 圓絲、扁絲、單絲、雙絲、復合絲、直線狀、波浪狀、鋸齒狀;片狀熔體(帶一個或多個瓶頸部份)……

(5)組合式熔體 熔絲纏繞,加錫球,加金屬片、電阻等。

2)安裝形式

(1)面板安裝 保險絲盒、保險絲插坐……

(2)底板安裝 保險絲夾、保險絲夾坐……

(3)印刷線路板安裝 插件安裝(波峰焊):徑向引線、軸向引線……表面安裝(紅外焊):傳統式、薄片式……有時需要在管外加熱縮套管,使保險絲與周?chē)�元件絕緣。

(4)懸掛式安裝 保險絲套。

10、安全認證

保險絲的安全認證及其要求將在第五部分詳細論述。
