国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

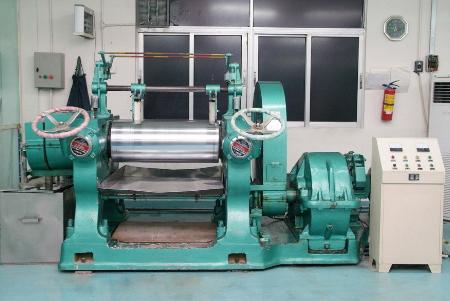

[英文]: mixing mill;mixing rolls

[說明]:

混煉方法通常分為開煉機混煉和密煉機混煉兩種。這兩種方法都是間歇式混煉,這是目前最廣泛的方法。

開煉機塑煉時溫度一般在80℃以下,屬于低溫機械混煉方法。密煉機和螺桿混煉機的排膠溫度在120℃以上,甚至高達160-180℃,屬于高溫機械混煉。

開煉機的混合過程分為三個階段,即包輥(加入生膠的軟化階段)、吃粉(加入粉劑的混合階段)和翻煉(吃粉后使生膠和配合劑均達到均勻分散的階段)。

開煉機混膠依膠料種類、用途、性能要求不同,工藝條件也不同�；鞜捴幸�注意加膠量、加料順序、輥距、輥溫、混煉時間、輥筒的轉(zhuǎn)速和速比等各種因素。既不能混煉不足,又不能過煉。

密煉機混煉分為三個階段,即濕潤、分散和涅煉、密煉機混煉石在高溫加壓下進行的。操作方法一般分為一段混煉法和兩段混煉法。

一段混煉法是指經(jīng)密煉機一次完成混煉,然后壓片得混煉膠的方法。他適用于全天然橡膠或摻有合成橡膠不超過50%的膠料,在一段混煉操作中,常采用分批逐步加料法,為使膠料不至于劇烈升高,一般采用慢速密煉機,也可以采用雙速密煉機,加入硫磺時的溫度必須低于100℃。其加料順序為生膠-小料-補強劑-填充劑-油類軟化劑-排料-冷卻-加硫磺及超促進劑。

兩段混煉法是指兩次通過密煉機混煉壓片制成混煉膠的方法。這種方法適用于合成橡膠含量超過50%得膠料,可以避免一段混煉法過程中混煉時間長、膠料溫度高的缺點。第一階段混煉與一段混煉法一樣,只是不加硫化和活性大的促進劑,一段混煉完后下片冷卻,停放一定的時間,然后再進行第二段混煉。混煉均勻后排料到壓片機上再加硫化劑,翻煉后下片。分段混煉法每次煉膠時間較短,混煉溫度較低,配合劑分散更均勻,膠料質(zhì)量高。

2、根據(jù)實際配方,準確稱量配方中各種原材料的用量,將生膠、小料(ZnO、SA、促進劑、防老劑、固體軟化劑等)、補強劑或填充劑、液體軟化劑、硫黃分別放置,在置物架上按順序排好;

3、打開密煉機電源開關及加熱開關,給密煉機預熱,同時檢查風壓、水壓、電壓是否符合工藝要求,檢查測溫系統(tǒng)、計時裝置、功率系統(tǒng)指示和記錄是否正常;

4、密煉機預熱好后,穩(wěn)定一段時間,準備煉膠;

5、提起上頂栓,將已切成小塊的生膠從加料口投入密煉機,落下上頂栓,煉膠1min;

6、提起上頂栓,加入小料,落下上頂栓混煉1.5min;

7、提起上頂栓,加入炭黑或填料,落下上頂栓混煉3min;

8、提起上頂栓,加入液體軟化劑,落下上頂栓混煉1.5min;

9、排膠,用熱電偶溫度計測膠料的溫度,記錄密煉室初始溫度、混煉結(jié)束時密煉室溫度及排膠溫度,最大功率、轉(zhuǎn)子的轉(zhuǎn)速;

10、將密煉機的輥距調(diào)到3.8mm,打開電源開關,使開煉機運轉(zhuǎn),打開循環(huán)水閥門,再將從密煉機排出的膠料投到開煉機上包輥,待膠料溫度降到110℃以下,加入硫黃,左右割刀各二次,待硫黃全被吃進去,膠料表面比較光滑,割下膠料。

11、將密煉機輥距調(diào)到0.5mm,投入膠料薄通,打三角包,薄通5遍,將輥距調(diào)到2.4mm左右,投入膠料包輥,待表面光滑無氣泡,下片,稱量膠料的總質(zhì)量,放在平整、潔凈金屬表面上冷卻至室溫,貼上標簽注明膠料配方編號和混煉日期,停放待用。
