国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

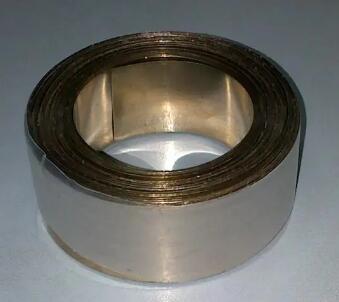

銀基合金焊條特性

說明:銀基焊料具有優(yōu)良的工藝性能,不高的溶點,良好的潤濕性和填滿間隙的能力,并且強度高、塑性好,導電性和耐蝕性優(yōu)良可以用來釬焊除鋁、鎂及其他低熔點金屬以外的所有黑色和有色金屬。

廣泛的應用于制冷、燈飾、五金電器、儀器儀表、化工、航空航天等工業(yè)制造領域。

銀基銅磷環(huán)保焊料(銀銅磷釬料)牌號及性能

1、HAG-2B 含銀2% 等同美標AWS BCuP-6、國標BCu91PAg及L209,具有良好的流動性和填充能力,廣泛用于空調(diào)、冰箱、機電等行業(yè),銅及銅合金的釬焊。熔點645-790攝氏度。

2、HAG-5B 含銀5% 等同于美標AWS BCuP-3國標BCu88PAg及L205,有一定塑性,適用不能保持緊密配合的銅及其合金接頭的焊接。熔點645-815攝氏度。

3、HAG-15B 含銀15% 等同于美標AWS BCuP-5國標BCu80AgP及L204,具有接頭塑性好,導電性提高,特別適用間隙不均場合�？赦F焊承受振動載荷的銅及其合金接頭的釬焊。熔點645-800攝氏度。

銀基銅鋅環(huán)保焊料(銀釬料)牌號及性能簡介

1、HAG-18BSn 含銀18% 是銀、銅、鋅、錫合金,熔化范圍稍高,潤濕性和填充性良好,價格經(jīng)濟。可焊接銅、銅合金、鋼等材料。熔點770-810攝氏度。

2、HAG-25B 含銀25% 等同于國標BAg25CuZn及L302,是銀、銅、鋅、合金,具有較好的潤濕性和填充性,但熔點稍高,可焊銅、鋼等材料。熔點700-800攝氏度。

3、HAG-25BSn 含銀25% 等同于美標AWS BAg-37,是銀、銅、鋅、錫合金,熔點低于HAg-25B,提高了潤濕性和填充性�？珊搞~、鋼等材料。熔點680-780攝氏度。

4、HAG-30B 含銀30% 等同于美標AWS BAg-20,國標BAg30CuZn,是銀、銅、鋅合金,熔點稍高,接頭有較好韌性,可釬焊銅、銅合金、鋼等材料。熔點677-766攝氏度。

5、HAG-35B 含銀35% 等同于美標AWS BAg-35,是銀、銅、鋅合金,中等熔化溫度,接頭有較好韌性,可釬焊銅、銅合金、鋼等材料。熔點621-732攝氏度。

6、HAG-35Sn 含銀35% 等同于國標BAg34CuZnSn,是銀、銅、鋅、錫合金,中等熔化溫度,有較好的流動性,更適用于鐵素體和非鐵素體鋼的焊接。熔點620-730攝氏度。

7、 HAG-40B 含銀40% 是銀、銅、鋅、合金,具有較好的流動性、滲透性和韌性,熔點677-732攝氏度。

8、HAG-40BNi 含銀40% 是銀、銅、鋅、鎳合金,等同于美標AWS BAg-4,具有較好的抗蝕性、適用于不銹鋼的焊接和鎳基合金及炭化鎢的焊接,熔點670-780攝氏度。

2、焊絲應放在木托盤上,不能將其直接放在地板或緊貼墻壁。

3、存取及搬運焊絲時小心不要弄破包裝,特別是內(nèi)包裝"熱收縮膜"。

4、打開焊絲包裝應盡快將其全部用完(要求在一周以內(nèi)),一旦焊絲直接暴露在空氣中,其防銹時間將大大縮短(特別在潮濕、有腐蝕介質(zhì)的環(huán)境中)。

5、按照"先進先出"的原則發(fā)放焊絲,盡量減少產(chǎn)品庫存時間。

6、請按焊絲的類別、規(guī)格分類存放、防止錯用。

Fe+2HCl→FeCl2+2H;2AgCl+2H→2Ag↓+2HCl。

操作過程

1、沉淀銀焊:在含銀焊的廢液中,加入過量的氯化鈉,使銀焊沉淀完全,然后過濾、洗滌、抽干。

2、還原銀粉:把所得AgCl沉淀,放入燒杯中,埋鐵片子于AgCl沉淀中,再加濃鹽酸淹蓋之,然后加熱至沸騰,同時攪拌,至白色AgCl沉淀全變成灰白色的銀粉為止(大概需1小時左右)。

3、洗滌銀粉:取出殘余鐵片,減壓過濾,先用自來水洗滌兩次,再用蒸餾水洗,洗至無氯離子為止再抽干。

4、烘干銀粉:把所得銀法移至瓷蒸發(fā)皿中,置石棉網(wǎng)上加熱烘干,即得粗制銀粉。

5、凈制銀粉:(1)溶解:將粗制銀粉分次加入稀硝酸進行溶解,反應有大量二氧化氮(NO2)產(chǎn)生;待反應緩慢時,再加入第二批,待銀粉快要溶完時,置于石棉網(wǎng)上加熱,并攪拌之,使反應完全。(2)過濾:把所制得的硝酸銀,用1-1.5倍體積的蒸餾水稀釋,然后過濾,并用蒸餾水少量多次地把燒杯及濾紙充分洗滌,并把洗液濾入同一容器中。(3)提純:將上面所得硝酸銀濾液再用蒸餾水進行稀釋(使硝酸銀溶液的濃度小于5%),然后加入紫銅,靜置過夜,以便置換充分進行。攪拌后,待銀粉全部沉淀,傾去上層硝酸銅溶液,檢出殘剩銅,減壓過濾,反復用蒸餾水洗至無銅離子為止,然后將銀粉抽干,移入蒸發(fā)皿中,置石棉網(wǎng)上加熱烘干,即得有光澤的純銀粉,含銀量可達99.9%以上。

注意事項

1、所用鐵片不宜太薄,否則反應后殘余鐵屑不便檢出,也不要用鐵釘,鐵塊,否則與鹽酸接觸面積小,反應慢,所用鐵片以1毫米厚,1-2厘米寬,4-5厘米長為宜。

2、紫銅可用電線中的粗銅絲,但不能用細銅絲,以免反應后殘存銅絲不便檢出。

3、制得的銀粉應進行充分洗滌,這是提高銀粉純度的關鍵。

2、焊接時的氧化面積小。

3、焊接后外觀優(yōu)美。

4、省電節(jié)能本錢低。

5、焊接一次能同時焊接多個工件,進步了焊接效力。

6、氧化面積小。

7、加熱均勻,沒有缺焊和銀焊條。

8、焊接后的工件外觀優(yōu)美、堅固。

9、感應加熱速度快,效力高。

10、焊接便利,銅鋁藥芯焊絲,只要將銀焊片放到刀頭和基體之間定好位。

11、加熱均勻,不會有缺焊和漏焊點。
