国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

分子篩是一種具有立方晶格的硅鋁酸鹽化合物。分子篩具有均勻的微孔結(jié)構(gòu),它的孔穴直徑大小均勻,這些孔穴能把比其直徑小的分子吸附到孔腔的內(nèi)部,并對極性分子和不飽和分子具有優(yōu)先吸附能力,因而能把極性程度不同,飽和程度不同,分子大小不同及沸點(diǎn)不同的分子分離開來,即具有“篩分”分子的作用,故稱分子篩。由于分子篩具有吸附能力高,熱穩(wěn)定性強(qiáng)等其它吸附劑所沒有的優(yōu)點(diǎn),使得分子篩獲得廣泛的應(yīng)用。

狹義上講,分子篩是結(jié)晶態(tài)的硅酸鹽或硅鋁酸鹽,由硅氧四面體或鋁氧四面體通過氧橋鍵相連而形成分子尺寸大�。ㄍǔ�為0.3~2.0 nm）的孔道和空腔體系,從而具有篩分分子的特性。然而隨著分子篩合成與應(yīng)用研究的深入,研究者發(fā)現(xiàn)了磷鋁酸鹽類分子篩,并且分子篩的骨架元素（硅或鋁或磷）也可以由B、Ga、Fe、Cr、Ge、Ti、V、Mn、Co、Zn、Be和Cu等取代,其孔道和空腔的大小也可達(dá)到2 nm以上,因此分子篩按骨架元素組成可分為硅鋁類分子篩、磷鋁類分子篩和骨架雜原子分子篩；按孔道大小劃分,孔道尺寸小于2 nm、2~50 nm和大于50 nm的分子篩分別稱為微孔、介孔和大孔分子篩。由于具有較大的孔徑,成為較大尺寸分子反應(yīng)的良好載體,但介孔材料的孔壁為非晶態(tài),致使其水熱穩(wěn)定性和熱穩(wěn)定性尚不能滿足石油化工應(yīng)用所需的苛刻條件。

由于含有電價(jià)較低而離子半徑較大的金屬離子和化合態(tài)的水,水分子在加熱后連續(xù)地失去,但晶體骨架結(jié)構(gòu)不變,形成了許多大小相同的空腔,空腔又有許多直徑相同的微孔相連,這些微小的孔穴直徑大小均勻,能把比孔道直徑小的分子吸附到孔穴的內(nèi)部中來,而把比孔道大的分子排斥在外,因而能把形狀直徑大小不同的分子,極性程度不同的分子,沸點(diǎn)不同的分子,飽和程度不同的分子分離開來,即具有“篩分”分子的作用,故稱為分子篩。目前分子篩在冶金、化工、電子、石油化工、天然氣等工業(yè)中廣泛使用。

氣體行業(yè)常用的分子篩型號；

方鈉型,如A型：鉀A(3A）,鈉A(4A）,鈣A(5A）；

八面型,如X型：鈣X(10X）,鈉X(13X）和Y型：鈉Y,鈣Y；

絲光型,（-M型）：高硅型沸石,如ZSM-5等。

分子篩吸濕能力極強(qiáng)（因此被廣泛的用作干燥劑）,用于氣體的純化處理,保存時(shí)應(yīng)避免直接暴露在空氣中。存放時(shí)間較長并已經(jīng)吸濕的分子篩使用前應(yīng)進(jìn)行再生。分子篩忌油和液態(tài)水。使用時(shí)應(yīng)盡量避免與油及液態(tài)水接觸。工業(yè)生產(chǎn)中干燥處理的氣體有,空氣,氫氣,氧氣,氮?dú)?氬氣等.用兩只吸附干燥器并聯(lián),一只工作,同時(shí)另一只可以進(jìn)行再生處理。相互交替工作和再生,以保證設(shè)備連續(xù)運(yùn)行。干燥器在8-12℃下工作,在加溫至350℃下沖氣再生。不同規(guī)格的分子篩再生溫度略有不同。分子篩對某些有機(jī)氣相反應(yīng)具有良好的催化作用。

又稱泡沸石或沸石,是一種結(jié)晶型的鋁硅酸鹽,其晶體結(jié)構(gòu)中有規(guī)整而均勻的孔道,孔徑為分子大小的數(shù)量級,它只允許直徑比孔徑小的分子進(jìn)入,因此能將混合物中的分子按大小加以篩分。故稱分子篩。早在200多年前,B.克龍施泰特第一個(gè)把鋁硅酸鹽命名為泡沸石,化學(xué)組成通式為 式中M與n是金屬離子及其價(jià)數(shù)；x是二氧化硅的分子數(shù)；y是水的分子數(shù)；p是鋁的原子數(shù)；q是硅的原子數(shù)。分子篩在化學(xué)工業(yè)中作為固體吸附劑,被其吸附的物質(zhì)可以解吸,分子篩用后可以再生。還用于氣體和液體的干燥、純化、分離和回收。20世紀(jì)60年代開始,在石油煉制工業(yè)中用作裂化催化劑,現(xiàn)在已開發(fā)多種適用于不同催化過程的分子篩催化劑。

分子篩有天然沸石和合成沸石兩種。

①天然沸石大部分由火山凝灰?guī)r和凝灰質(zhì)沉積巖在海相或湖相環(huán)境中發(fā)生反應(yīng)而形成。目前已發(fā)現(xiàn)有1000多種沸石礦,較為重要的有35種,常見的有斜發(fā)沸石、絲光沸石、毛沸石和菱沸石等。主要分布于美、日、法等國,中國也發(fā)現(xiàn)有大量絲光沸石和斜發(fā)沸石礦床,日本是天然沸石開采量最大的國家。

②因天然沸石受資源限制,從20世紀(jì)50年代開始,大量采用合成沸石（見表）。

商品分子篩常用前綴數(shù)碼將晶體結(jié)構(gòu)不同的分子篩加以分類,如3A型、4A型、5A型分子篩。4A型即表中A類,孔徑4Å。含Na+的A型分子篩記作Na-A,若其中Na+被K+置換,孔徑約為3Å,即為3A型分子篩；如Na-A中有1/3以上的Na+被Ca2+置換,孔徑約為5Å,即為5A型分子篩。

豫和分子篩為粉末狀晶體,有金屬光澤,硬度為3～5,相對密度為2～2.8,天然沸石有顏色,合成沸石為白色,不溶于水,熱穩(wěn)定性和耐酸性隨著SiO2/Al2O3組成比的增加而提高。分子篩有很大的比表面積,達(dá)300～1000m2/g,內(nèi)晶表面高度極化,為一類高效吸附劑,也是一類固體酸,表面有很高的酸濃度與酸強(qiáng)度,能引起正碳離子型的催化反應(yīng)。當(dāng)組成中的金屬離子與溶液中其他離子進(jìn)行交換時(shí),可調(diào)整孔徑,改變其吸附性質(zhì)與催化性質(zhì),從而制得不同性能的分子篩催化劑。

有水熱合成、水熱轉(zhuǎn)化和離子交換等法：

①水熱合成法：用于制取純度較高的產(chǎn)品,以及合成自然界中不存在的分子篩。將含硅化合物（水玻璃、硅溶膠等）、含鋁化合物（水合氧化鋁、鋁鹽等）、堿（氫氧化鈉、氫氧化鉀等）和水按適當(dāng)比例混合,在熱壓釜中加熱一定時(shí)間,即析出分子篩晶體。合成過程可用下式表示：

工業(yè)生產(chǎn)流程中一般先合成Na-分子篩,如13X型與10X型分子篩的合成（見圖）。在水熱合成過程中添加某些添加劑可以改變最終產(chǎn)品的結(jié)構(gòu),如加入季胺鹽可得到ZSM-5型分子篩。

②水熱轉(zhuǎn)化法：在過量堿存在時(shí),使固態(tài)鋁硅酸鹽水熱轉(zhuǎn)化成分子篩。所用原料有高嶺土、膨潤土、硅藻土等,也可用合成的硅鋁凝膠顆粒。此法成本低,但產(chǎn)品純度不及水熱合成法。

③離子交換法：通常在水溶液中將Na－分子篩轉(zhuǎn)變?yōu)楹�有所需陽離子的分子篩,通式如下：

式中 Z-表示陰離子骨架,Me+表示需交換的陽離子,例如NH嬃、Ca2+、Mg2+、Zn2+等,原料通常為氯化物、硫酸鹽、硝酸鹽。溶液中不同性質(zhì)的陽離子交換到分子篩上的難易程度不同,稱為分子篩對陽離子的選擇順序,例如：13X型分子篩的選擇順序?yàn)锳g+、Cu2+、H+、Ba2+、Au3+、Th4+、Sr2+、Hg2+、Cd2+、Zn2+、Ni2+、Ca2+、Co2+、NH嬃、K+、Au2+、Na+、Mg2+、Li+。常用下列參數(shù)表示交換結(jié)果：交換度,即交換下來的Na+量占分子篩中原有Na+量的百分?jǐn)?shù)；交換容量,為每100克分子篩中交換的陽離子毫克當(dāng)量數(shù)；交換效率,表示溶液中陽離子交換到分子篩上的質(zhì)量百分?jǐn)?shù)。為了制取合適的分子篩催化劑,有時(shí)尚需將交換所得產(chǎn)物與其他組分調(diào)配,這些組分可能是其他催化活性組分、助催化劑、稀釋劑或黏合劑等,調(diào)配好的物料經(jīng)成型即可進(jìn)行催化劑的活化。

由此構(gòu)成的蛋白多糖聚合體曲折盤繞,形成多微孔的篩狀結(jié)構(gòu),稱為分子篩。分子篩只允許小于其微孔的物質(zhì)通過,對大于其微孔的大分子物質(zhì)、細(xì)菌等則具有屏障作用。使基質(zhì)成為限制細(xì)菌等有害物質(zhì)擴(kuò)散的防御屏障。溶血性鏈球菌和癌細(xì)胞等能產(chǎn)生透明質(zhì)酸酶,分解蛋白多糖,破壞基質(zhì)結(jié)構(gòu),得以擴(kuò)散。蛋白多糖聚合體上還結(jié)合著許多親水基團(tuán),能結(jié)合大量水分子,形成細(xì)胞外“儲水庫”。

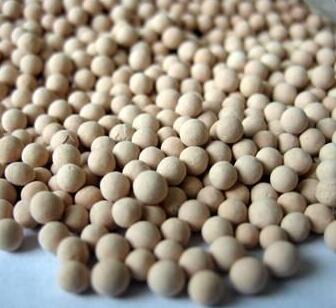

3A分子篩

分子篩

化學(xué)式：2/3K2O·1/3Na2O·Al2O3·2SiO2·9/2H2O

英文名稱：3A Molecular Sieve[2]

硅鋁比：SiO2/ Al2O3≈2

有效孔徑：約3Å 應(yīng)用：

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

條狀

規(guī)格

mm

1.6-2.5

3-5

4-6

1.6

3.2

靜態(tài)水吸附（25℃,RH50%）

%wt

≥20.5

≥20.5

≥20.5

≥20

≥20

磨耗率

%wt

≤0.2

≤0.2

≤0.2

≤0.25

≤0.25

堆積密度

g/ml

≥0.68

≥0.68

≥0.68

≥0.64

≥0.64

抗壓強(qiáng)度

N

≥25

≥70

≥80

≥25

≥60

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.5

≤1.5

≤1.5

≤1.5

≤1.5

吸附乙烯量

mg/g

≤3

≤3

≤3

≤3

≤3

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶、150Kg密封鋼桶,130Kg密封鋼桶（條狀）。

4A分子篩

化學(xué)式：Na2O·Al2O3·2SiO2·9/2H2O

硅鋁比：SiO2/ Al2O3≈2

有效孔徑：約4Å

應(yīng)用：主要用于天然氣以及各種化工氣體和液體、冷凍劑、藥品、電子材料及易變物質(zhì)的干燥,氬氣純化,甲烷、乙烷、丙烷的分離。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

條狀

規(guī)格

mm

0.5-1.0

1.6-2.5

3-5

1.6

3.2

靜態(tài)水吸附（25℃,RH50%）

%wt

≥21.5

≥21.5

≥21.5

≥21

≥21

磨耗率

%wt

≤0.2

≤0.2

≤0.2

≤0.25

≤0.25

堆積密度

g/ml

0.69-0.75

≥0.69

≥0.69

≥0.70

≥0.65

抗壓強(qiáng)度

N

/

≥30

≥80

≥40

≥70

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.5

≤1.5

≤1.5

≤1.5

≤1.5

吸附甲醇量

mg/g

≤140

≤140

≤140

≤140

≤140

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶、150Kg密封鋼桶,130Kg密封鋼桶（條狀）。

5A分子篩

化學(xué)式：3/4CaO·1/4Na2O·Al2O3·2 SiO2·9/2H2O

硅鋁比：SiO2/ Al2O3≈2

有效孔徑：約5Å

應(yīng)用：主要用于正異構(gòu)烷烴的分離,氧氮分離,化工、石油天然氣、氨分解氣體和其他工業(yè)氣體及液體的干燥和精制。

5A分子篩

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

條狀

規(guī)格

mm

1.6-2.5

3-5

1.6

3.2

靜態(tài)水吸附（25℃,RH50%）

%wt

≥21

≥21

≥21

≥21

磨耗率

%wt

≤0.2

≤0.2

≤0.25

≤0.25

堆積密度

g/ml

≥0.65

≥0.65

≥0.65

≥0.65

抗壓強(qiáng)度

N

≥28

≥60

≥30

≥60

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.5

≤1.5

≤1.5

≤1.5

吸附正乙烷量

mg/g

≥120

≥120

≥120

≥120

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶 、150Kg密封鋼桶,130Kg密封鋼桶（條狀）。

10X分子篩

化學(xué)式：4/5CaO·1/5Na2O·Al2O3·（2.8±0.2) SiO2·（6-7)H2O

硅鋁比：SiO2/ Al2O3≈2.6-3.0

有效孔徑：約9Å

應(yīng)用：主要用于吸附分離芳烴及石蠟精制。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球形

規(guī)格

mm

1.0-1.6

3.0－5.0

靜態(tài)水吸附（25℃,RH50%）

%wt

≥28

≥28

磨耗率

%wt

堆積密度

g/ml

≥0.7

≥0.6

抗壓強(qiáng)度

N

≥15

≥70

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.5

≤1.5

粒徑合格率

%

98

98

靜態(tài)正已烷吸附

mg/g

≥18

≥18

PH指數(shù)

10

10

落粉率

NTU

≤30

≤30

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶、150Kg密封鋼桶。

13X分子篩

化學(xué)式：Na2O·Al2O3·（2.8±0.2）SiO2·（6-7）H2O

硅鋁比：SiO2/AL2O3≈2.6-3.0

有效孔徑：約10Å

應(yīng)用：主要用于氣體的干燥與凈化,空分裝置原料氣的凈化（同時(shí)去除H2O和CO2）,液態(tài)碳?xì)浠�合物和天然氣的脫硫（去除硫化氫和硫醇�?催化劑載體。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

條狀

規(guī)格

mm

1.6-2.5

3-5

1.6

3.2

靜態(tài)水吸附（25℃,RH50%）

%wt

≥25

≥25

≥25

≥25

磨耗率

%wt

≤0.2

≤0.2

≤0.25

≤0.25

堆積密度

g/ml

0.62-0.67

≥0.65

≥0.65

≥0.65

抗壓強(qiáng)度

N

≥30

≥60

≥30

≥60

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.5

≤1.5

≤1.5

≤1.5

CO2吸附量

（25℃,250mmHg）

%wt

≥17.58

≥17.58

≥17.58

≥17.58

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

25Kg密封鋼桶、125Kg密封鋼桶,140Kg密封鋼桶（條狀）。

13XAPG分子篩

應(yīng)用：主要用于大中型空分裝置原料的凈化（同時(shí)去除H2O和CO2）及部份碳?xì)浠�合�?天然氣、液化石油氣、液態(tài)烴的干燥和脫硫；常用氣體干燥。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

條狀

規(guī)格

mm

2-3

3-5

1.6

3.2

靜態(tài)水吸附（25℃,RH50%）

%wt

≥27

≥27

≥27

≥27

磨耗率

%wt

≤0.10

≤0.10

≤0.10

≤0.10

堆積密度

g/ml

0.66

≥0.66

≥0.63

≥0.63

抗壓強(qiáng)度

N

≥40

≥90

≥35

≥60

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.0

≤1.0

≤1.0

≤1.0

靜態(tài)水吸附

%wt

≥24

≥24

≥23.5

≥23.5

CO2吸附量

（25℃,250mmHg）

%wt

≥18

≥18

≥18

≥18

再生：

1、脫除水分：視再生氣的壓力、溫度、含水量而定。一般情況下,200～350℃干燥氣體在0.3～0.5Kg/平方厘米壓力下,通過分子篩床層3～4小時(shí),使出口溫度到110～180℃,冷卻。

2、脫有機(jī)物：用水蒸氣代替有機(jī)物,然后脫除水份。

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

25Kg密封鋼桶、125Kg密封鋼桶,140Kg密封鋼桶（條狀）。

富氧分子篩

5A小型富氧分子篩是一種特制的5A分子篩,是專為醫(yī)療保健制氧機(jī)而生產(chǎn)的,該分子篩具有制氧純度高、速度快、使用壽命長的特點(diǎn),是5A分子篩在醫(yī)療保健行業(yè)的一個(gè)重要應(yīng)用。

化學(xué)式：4/5CaO·1/5Na2O·Al2O3·2 SiO2

硅鋁比：SiO2/Al2O3≈2

有效孔徑：約5Å

應(yīng)用：除具有一般5A分子篩的特性外,主要用于變壓吸附制氧。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

規(guī)格

mm

2-3

0.6-0.9

磨耗率

%wt

≤0.2

≤0.2

堆積密度

g/ml

≥0.67

≥0.67

抗壓強(qiáng)度

N

≥30

/

氮吸附

mlN2/g

≥10

≥10

氮氧分離比

mlN2/Mo2

≤3.0

≤3.0

產(chǎn)氣量

NL/kg·h

≥20

≥40

氧氣含量

%

93±2

93±2

包裝含水量

（575℃,3小時(shí)）

%wt

≤1.0

≤1.0

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶、150Kg密封鋼桶。

XH系列制冷劑

XH-5分子篩主要用于R12、R22制冷劑的干燥和凈化,提高制冷效果。

XH-7分子篩適用于冰箱、冰柜、空調(diào)用新型制冷劑R-134a及丁烷等制冷劑的脫水干燥。

XH-9分子篩適用于車船等用空調(diào)及冰箱冰柜等新型制冷劑的脫水干燥,是一種通用型的制冷劑用干燥劑。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

XH-5

XH-7

XH-9

直徑

mm

1.6-2.5

1.6-2.5

1.6-2.5

動態(tài)水吸附量

%wt

≥6.0

≥6.0

≥6.0

靜態(tài)水吸附量

%wt

≥20

≥18.0

≥18.5

堆積密度

g/ml

≥0.80

≥0.80

≥0.85

抗壓強(qiáng)度

N

≥80

≥80

≥75

磨耗率

%wt

≤0.1

≤0.1

≤0.1

殘余含水量

%wt

≤1.0

≤1.0

≤1.0

與R-134a的相容性試驗(yàn)

/

/

/

/

試驗(yàn)前干燥劑的含氟量

%wt

/

0.018

0.018

試驗(yàn)后干燥劑的含氟量

%wt

/

0.018

0.018

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

35Kg密封鋼桶、160Kg密封鋼桶。

中空玻璃專用

中空玻璃通用型分子篩可以同時(shí)吸附中空玻璃中的水分和殘留有機(jī)物,使中空玻璃即使在很低溫度下仍然保持光潔透明,同時(shí),能充分降低中空玻璃因季節(jié)和晝夜溫差巨大變化所承受的強(qiáng)大內(nèi)外壓力差,徹底解決普通中空玻璃干燥劑易使中空玻璃膨脹或收縮而導(dǎo)致的扭曲破碎問題,充分延長中空玻璃的使用壽命。

主要用途：

吸附掉生產(chǎn)時(shí)密封于中空玻璃空氣層內(nèi)的水分及雜物。

在中空玻璃壽命期內(nèi)連續(xù)吸附進(jìn)入空氣層內(nèi)的水分,以保持和穩(wěn)定中空玻璃內(nèi)的低露點(diǎn)。

使用惰性氣體（氬氣和氮?dú)猓┛梢蕴岣吖?jié)能效果。為獲得減少噪音及改善熱傳導(dǎo)效果而使用六氟化硫替代空氣時(shí),中空玻璃專用分子篩對六氟化硫幾乎不吸附。

主要技術(shù)指標(biāo)：

指標(biāo)

單位

球狀

規(guī)格

mm

φ1.0-1.6

φ0.5-1.0

堆積密度

g/ml

≥0.74

≥0.74

抗壓強(qiáng)度

%wt

≥20

≥15

磨耗率、

wt%

≤0.20

≤0.20

平衡水吸附

wt%

≥20.0

≥20.0

平衡N2吸附

mg/g

≤2.0

≤2.0

吸水速率

mg/g min

≤0.60

≤0.60

包裝含水量

wt/%

<1.5

<1.5

儲存：

室溫,相對濕度不大于90%的室內(nèi)：避免水、酸、堿、隔絕空氣,密閉保存。

包裝：

30Kg密封鋼桶、150Kg密封鋼桶。

主要用于石油裂解氣、烯烴、煉廠氣、油田氣的干燥,是化工、醫(yī)藥、中空玻璃等工業(yè)干燥劑。

類型參數(shù)及用途

類型

直徑

體積密度(g/ml)

吸水性

磨損度W (%)

用途

3A

3 Å

0.60~0.68

19~20

0.3~0.6

干燥石油裂解氣和烯烴

4A

4 Å

0.60~0.65

20~21

0.3~0.6

分離天然氣和烯烴

5A

5 Å

0.60~0.65

20~21

0.3~0.5

干燥和凈化空氣,脫水和脫硫天然氣;脫硫石油氣;氧氣和氫氣生產(chǎn)變壓吸附過程

5A-DW

5 Å

0.45~0.50

21~22

0.3~0.6

脫脂、烯烴分離和和抑制的航空煤油和柴油傾點(diǎn)

10X

8 Å

0.50~0.60

23~24

0.3~0.6

高效吸附,可用于干燥,脫硫脫碳,氣體和液體和分離芳烴

13X

10 Å

0.55~0.65

23~24

0.3~0.5

干燥,脫硫和凈化的石油氣、天然氣

13X-AS

10 Å

0.55~0.65

23~24

0.3~0.5

用于空氣分離工業(yè)干燥和脫碳

Cu-13X

10 Å

0.50~0.60

23~24

0.3~0.5

航空用液態(tài)碳?xì)浠�合物脫�?/div>
