国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

聚醚酰亞胺在高溫和應力下的長期抗蠕變性允許其在許多結(jié)構(gòu)設(shè)備中代替金屬和其它材料。在可變溫度、濕氣和頻率條件下表現(xiàn)出很好的電性能。在GHz頻率下的低損耗因數(shù)使聚醚酰亞胺具有高的微波可穿性。它的離子型污染物低水準,在 250F100% R. H.和207kPa下120小時用水提取后的導電率,在20兆歐以上,它可用作電子傳感器元件的絕緣材料。

聚醚酰亞胺是優(yōu)良的涂層和成膜材料,能形成適用于電子工業(yè)的涂層和薄膜,并可用于制造孔徑< 0.1μm、具有高滲透性的微孔隔膜。還可用作耐高溫膠粘劑和高強度纖維等。

PEI板屬于非結(jié)晶性塑料。是一種無定形的高性能聚合物,是用無定形PEI(聚醚酰亞胺)所制造的工程塑料經(jīng)過擠出機高溫擠出而成。

2、PEI樹脂的一個突出性能是能夠經(jīng)受長時間的高溫考驗。此耐高熱性能,加上出色的可燃性和UL實驗室的認證,使PEI樹脂符合了高溫應用的苛刻要求。

3、(延展性)PEI樹脂不但無倫比地兼有高強度與高模量的特性,它還具備突出的延展性。其屈服拉伸延伸得它能夠自由結(jié)合各種便于裝配的搭扣配合設(shè)計。甚至在只加入了10%玻纖增強的情況下,PEI 2100樹脂也可在零度以下至200℃溫度范圍內(nèi)保持延展性。

4、沖擊強度)PEI 1000樹脂具有出色的實際抗沖擊性能。鑒于PEI 樹脂顯示缺口靈敏度,建議遵守標準設(shè)計原則。應最大限度地減少注塑部件中的應用力集中點(如尖角),以提供最大有沖擊強度。PEI AT*100樹脂專用于需要高沖擊性能的應用。此系列的缺口Izod沖擊可達15km/mз。

5、(耐疲勞性)對于循環(huán)裝填或擺動部件,疲勞是一生要的設(shè)計考慮因素。

6、(蠕變行為)在考慮任何熱塑性塑料的機械性能時,設(shè)計師必須認識到溫度,應力水平和負荷持續(xù)時間對材料性能的影響。即使在無法使用許多其他熱塑性塑料的溫度和應力水平下,PEI 樹脂也顯示了極好的抗蠕變性能。

7、PEI 樹脂具有出色的電性能,在廣泛的環(huán)境條件下都能保持穩(wěn)定。再加上熱性能和機械性能,使PEI 樹脂成為要求極高的電子和電氣應用的理想選擇。

8、(相對介電常數(shù))雖然應用可能需要或高或低的相對介電常數(shù)絕對值,但更生要的是這些值整個使用溫度和/或頻率范圍內(nèi)保持穩(wěn)定。

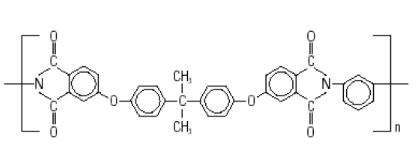

PEI 樹脂是高性能無定形工程熱塑性塑料。

PEI 樹脂具有固有的阻燃性和發(fā)煙量少的特性。某些牌號的樹脂在厚度為0.25mm時的等級為UL 94V-0*.其他牌號的樹脂在很大的溫度和頻率范圍內(nèi)都顯示出高介電常數(shù)和高耗散因數(shù)。

做為一種無定形熱塑性聚醚酰亞胺,PEI 樹脂將高性能和優(yōu)良的加工特性結(jié)合在一起,將高耐熱性與高強度、模量和廣泛的耐化學腐蝕性集于一身。

一、PEI主要特性

1、PEI中文名字(聚醚酰亞胺)是琥珀色透明固體,有良好的阻燃性和低煙度,燃燒等級為UL94-V-0級。

2、PEI具有很強的高溫穩(wěn)定性.耐高溫,熱變形溫度達220℃,可在-160一180℃的工作溫度下長期使用。

3、水解穩(wěn)定性很好,耐高溫,耐蒸汽;

4、聚醚酰亞胺具有很好的抗紫外線、Y射線性能。

二、應用

取代金屬制造光纖連接器,可使元件結(jié)構(gòu)最佳化,簡化其制造和裝配步驟,保持更精確的尺寸。用于汽車領(lǐng)域,如用以制造高溫連接件、產(chǎn), 高功率車燈和指示燈、控制汽車艙室外部溫度的傳感器和控制空氣和燃料混合物的傳感器。還可用作耐高溫潤滑侵蝕的真空泵葉輪、在180℃操作的蒸餾器的磨口玻璃接頭(承接口)、非照明的防霧燈的反射鏡。

熔化溫度:普通類型材料為340~400℃;增強類型材料為340~415℃。

模具溫度:107~175℃,建議模具溫度為140℃。

注射壓力:700~1500bar。

注射速度:使用盡可能高的注射速度。

機器選擇;

PEI*樹脂可以在大多數(shù)標準注塑機上注塑。建議使用往復式螺桿注塑機。

確定用于注塑特定PEI*樹脂部件的設(shè)備大小時,應考慮的兩個基本因素是總注射重量和總投影面積。

一般在總注射量(所有模腔加上流道和澆口)等于機器能力的30到80%時,可獲得最佳效果。在使用大型機筒時,如果注射亙太小,則可能會不必要地延長樹脂滯留時間。如果有必要在適宜溫度范圍內(nèi)在較高溫度下進行注塑,減少材料熱降解的可能性通常要求減少滯留時間。因此,為了達到較高溫度注塑要求,建議最小的注射大小也應大于機器能力的60%.

確定完全注射的總投影面積(所有型腔加上承受注射壓力的流道面積)后,應為每平方工英寸的投影面積提供4到6噸的鎖模力,以便減少部件的溢料。玻璃增強樹脂可能需要稍高一點的鎖模力(估計每平方英寸要增加一噸夾緊力)。壁厚、流程長度和注塑條件決定著實際所需的鎖模力噸位。

機筒選擇和螺桿設(shè)計注意事項:

加工PEI*樹脂時,通�？梢圆捎眠m用天相容螺桿和機筒的傳統(tǒng)制造材料。建議使用雙金屬機筒。

根據(jù)螺桿直徑,最好使長徑比為20:1 ,壓縮比為2.2:1 。此外,還建議使用短進料區(qū)(5段)和長壓縮區(qū)(11段),同時通過一個恒定的錐度逐漸過渡到一個較短的計量區(qū)(4段)。壓縮應在一個逐漸過渡的恒定錐度上完成,因為急劇的變化可能導致過大的剪切力和材料降解。如果無法選擇特定的螺桿,經(jīng)證明使用長徑比為16:1到24:1、壓縮率為1.5:1到3.0:1的通用螺桿是成功的。建議不要使用帶排氣孔的機筒來加工PEI*樹脂。止回閥應為滑動逆止環(huán)類型。在螺桿計量區(qū)中,通常流通間隙至少要占流動區(qū)域橫斷面的80%.

PEI無定形,具有杰出的耐高溫、高強度、高模量及廣泛的耐化學劑性,天性耐燃,且煙氣排放量低,高的介電常數(shù)和損耗因數(shù)

商品名:ULTEM:

PEI 塑膠原料

美國GE 1000-1000/7101,1010-1000/7001,ATX200,2100,220

產(chǎn)品介紹:

PEI無定形,具有杰出的耐高溫、高強度、高模量及廣泛的耐化學劑性。 天性耐燃,且煙氣排放量低。

3、高的介電常數(shù)和損耗因數(shù) 耐高溫,高流動

PEI 塑膠原料 (聚醚酰亞胺)

美國GE:1000;1000F;1000P;1000R;1010;1010F;1000R;1100;1100F;1100R;1110;1110F:8015;D9065;9075; 9076;ATX100;ATX100F;ATX100R;ATX200;ATX200F;ATX200R 2) 日本寶理/日本出光:1140A6,K531A1,6165A4 PEI 美國GE 1100F-2187 PEI 美國GE 1010-7101 PEI 美國GE 2100 PEI 美國GE 2200 PEI 美國GE 2300 PEI 美國GE 1000-1000 PEI 美國GE 1000-7101 PEI 美國GE 1010-1000 PEI 美國GE 2210R-111/7301 PEI 美國GE 2300R-111/7301 PEI 美國GE 2310R-111/7301 PEI 美國GE ATX200F

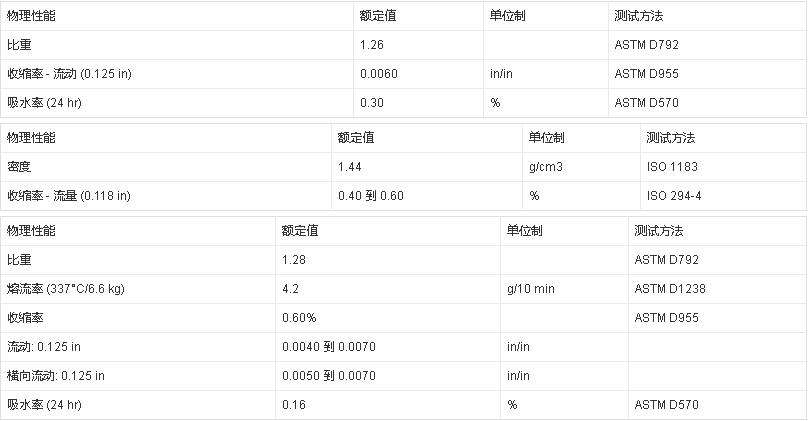

材料性能表

注塑 未增強型 標準 1000,1000F,1000P,1000R

易流動性 1010,1010F,1000R

加顏料的樹脂 1100,1100F,1100R ,1110,1110F

中等耐熱性 1285,LTX300A,LTX300B

增強型 玻璃纖維增強型 2100,2100N,2100R,2110,2110N,2110R,2200,2200R,2210,2210R,2300,2300N,2300R 2310,2310R,2400,2410,2410R

研磨玻璃纖維增強型 2212,2212R,2312,2313

玻璃纖維/礦物增強型 3451,3452

碳纖維增強型 7201,7801

耐磨性 未增強型 4001 增強型 4000,4211

抗沖擊性變化 HTX1010F,HTX1050F,HTX2000F,HTX2001F

耐化學劑性未增強型 CRS5001,CRS5011,CRS5011F,CRS5011R

增強型 CRS5111,CRS5112,CRS5711,CRS5201,CRS5201R,CRS5211,CRS5211R ,CRS5301 ,CRS5311

航空樹脂 未增強型 9075,9076 增強型 AR9100,AR9200,AR9300

混合級 PEI/PCE 混合 ATX100,ATX100F,ATX100R,ATX200,ATX200F,ATX200R

PEI/ppO 混合 MD133

擠塑 航空樹脂 8015,D9065
