国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

其基本材料是采自片層狀的硅酸鹽礦物材料。在水性系統(tǒng)中,這些片層狀硅酸鹽礦物材料能夠形成一種稱為卡屋式的結(jié)構(gòu),這種機構(gòu)能夠在系統(tǒng)內(nèi)提高基礎(chǔ)黏度,但在外部有剪切力時這種機構(gòu)會被很容易的破壞。這些添加劑是專門為干粉料及膏狀體系研制的。它們能夠產(chǎn)生特別的效果,并且可以控制黏度、屈服點、穩(wěn)定性和施工性能。

觸變潤滑劑在干粉砂漿中的作用體現(xiàn)

觸變潤滑劑主要是針對在水泥基系統(tǒng)中施工性的改善、開放時間和一致性的性能。增加砂漿、灰泥、底灰、抹灰砂漿和膠黏劑的施工性能和抗流掛性,防止自流平水泥分層。

觸變潤滑劑影響干粉砂漿性能主要有:

1、延長開放時間;

2、提供施工潤滑性;

3、提高觸變性、抗垂流性和屈服值;

4、減少流動時的阻力。

它在不同的砂漿中以達到的目的分別如下:

1、使灰泥、底灰、砂漿:

A. 更平滑的施工性;

B. 更高效的施工效率;

C. 更容易泵送;

D. 減少砂漿泵的摩擦;

E. 穩(wěn)定砂漿內(nèi)部的空氣;

F. 減少粘刀性。

2、使表層砂漿:

A. 延長可操作時間;

B. 提高潤滑性;

C. 減緩凝固時間。

3、使膠黏劑:

A. 延長開放時間;

B. 提高抗流掛性。

4、使地坪、自流平水泥:

A. 減少沉降;

B. 減少分層;

C. 使同部結(jié)構(gòu)一致。

觸變潤滑劑形成一種稱為只有超過最小外力時才能流動的屈服值。在干粉料系統(tǒng)和膏狀系統(tǒng)中,屈服值主要影響兩個方面的因素:抗流掛性和貯存穩(wěn)定性。當(dāng)屈服值形成時,抗流掛性會提高。這使得有可能一次性施工厚層砂漿而不會產(chǎn)生流掛或滑移現(xiàn)象;在膏狀系統(tǒng)中,貯存穩(wěn)定性跟流掛性一樣在屈服值形成后得到很大的提高。因此,砂漿中添加顏料后不會引起沉淀,也不會產(chǎn)生顏料泌出。在泵送、攪拌或砂漿施工時,較小的剪切能量都可以超過屈服值,相對黏度也會降低,并提高了系統(tǒng)的施工性。

觸變潤滑劑是粉狀的,特別適用于以礦物材料(干粉料)為粘結(jié)料的添加劑,同時也適用于膏狀系統(tǒng)。其原料是以片層狀含蒙脫石的硅酸鹽為主。而蒙脫石是由一種十分薄的(大約10A,7個原子厚)和直徑比較寬(大約1000nm)的盤片裝材料組成。蒙脫石{[SiO10][Me23(OH)2]}是一種具有晶內(nèi)溶脹能力的雙八面體晶體結(jié)構(gòu)的三層式礦石。

在水性介質(zhì)中,這些層狀的溶脹性硅酸鹽能夠形成一個所謂的卡屋式結(jié)構(gòu)。這種結(jié)構(gòu)可以提高體系的基本黏度,另一方面,當(dāng)施加剪切力超過某一極限能量(屈服點)時,該結(jié)構(gòu)能夠可塑性的被破壞。

分散(晶片聚集體親水性強,吸水溶脹快速分散形成立體網(wǎng)狀結(jié)構(gòu),)

懸浮(穩(wěn)定的立體網(wǎng)狀結(jié)構(gòu)鎖固體顆粒、乳液起懸浮作用,均勻懸浮且

懸浮率高、穩(wěn)定)

增稠(本身是低中粘度產(chǎn)品,與黃原膠、纖維素等有機增稠劑復(fù)配,有

明顯的協(xié)同增稠作用,提高懸浮體系的粘度,可適當(dāng)降低有機增稠劑的用量)

觸變(觸變值高:低剪切高粘度,高剪切低粘度觸變,具假塑性形成屈

服值。極佳改善體系的觸變性和流變性,并賦予體系良好的潤滑性)

等特性,是一種中低粘度、易分散、懸浮優(yōu)良、觸變好且無毒、無味、環(huán)境友好型的白色粉體材料。

它的化學(xué)活性低,不溶于水和醇類,也不與水和醇類發(fā)生化學(xué)反應(yīng),但它的高度親水性使它在水溶液中形成非牛頓液體類型的觸變性凝膠。由于它在水溶液中的高度分散,形成立體空間網(wǎng)狀結(jié)構(gòu),而變得易于流動,外力消除后會恢復(fù)網(wǎng)狀結(jié)構(gòu)、形成膠凍狀體,因此,它是一種觸變體系。

硅酸鎂鋁典型化學(xué)指標(biāo)

有害元素Pb<20ppm，As<2ppm

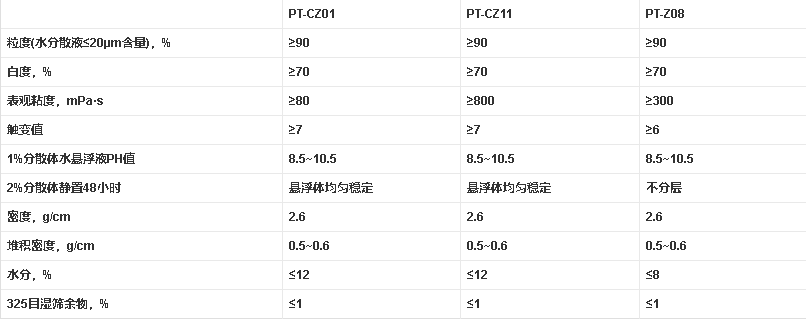

硅酸鎂鋁觸變潤滑劑物理指標(biāo)

注1:表觀粘度測試方法為5%水分散體系陳化24小時后以NDJ粘度計4號轉(zhuǎn)子60轉(zhuǎn)/分鐘速度所測定之粘度讀數(shù)。

注2:分散體為硅酸鎂鋁產(chǎn)品在相應(yīng)濃度下高速攪拌15分鐘后的懸浮液，或在較高濃度(如5%)下高速攪拌15分鐘后稀釋至相應(yīng)濃度的懸浮液。

共同點:

適應(yīng)范圍寬:在體系PH為3~14的范圍內(nèi)廣泛適應(yīng)懸浮、增稠和觸變要求;

穩(wěn)定性:硅酸鎂鋁為無機礦物凝膠，具有不參與體系化學(xué)反應(yīng)、不產(chǎn)生霉變等特點，可保持長時間使用的高穩(wěn)定性;

配伍性好:與產(chǎn)品配方中的其他陰離子表面活性劑、非離子表面活性劑的配伍性非常好。

協(xié)同性優(yōu)異:

1、協(xié)同增稠:與有機增稠劑(如黃原膠、羧甲基纖維素、羥乙基纖維素、甲基羥丙纖維素及 其改性物、堿溶脹丙烯酸等)共同使用時，可減少有機增稠劑的用量10~30%，同時可與有機增稠劑一道產(chǎn)生優(yōu)異的協(xié)同作用，更好地提升懸浮體系的性能。

2、協(xié)同保水:與纖維素形成氫鍵，協(xié)同提高其體系的粘度，懸浮性能增強可有效保持灌漿料 漿液中各種成分的分布均勻一致，阻止骨料的下沉，使?jié){液均質(zhì)、穩(wěn)定，并防止?jié){液產(chǎn)生沉降分層和泌水，提高了保水率，保水性能。

施工性優(yōu)異:1、潤滑性:高剪切低粘度，低剪切高粘度，觸變指數(shù)達7以上，可極佳改善體系的觸變性和流變性，并賦予體系良好的潤滑性，提高施工效率，減輕勞動強度，降低人工成本。

2、抗流掛性:形成只有超過最小外力時才能流動的屈服值，影響 系統(tǒng)的 抗流掛性和 貯存穩(wěn)定性，當(dāng)屈服值形成時，可以提高砂漿的穩(wěn)定性和抗流掛性，克服在施工時砂漿下垂或者結(jié)團等負面作用，這使得有可能一次性施工厚層砂漿而不會產(chǎn)生流掛或滑移現(xiàn)象(上墻提速一倍)。

3、延長開放時間:可使砂漿(和膏體、灌漿料)延長開放時間和可操作時間、提高砂漿和膏體的潤滑性、減少粘刀性，提高工作效率和勞動生產(chǎn)率。

4、改善泵送性和剪切稀化性:降低水泥和砂粒之間的摩擦力，具有滑爽效應(yīng)，使砂漿易于泵送;當(dāng)剪切力克服屈服值后可降低砂漿的流動粘度，使泵送更方便，提高輸送效率，從而降低綜合成本。

5、施工時表面更豐滿、平整，減少在施工時的損失，提高施工效率，減輕勞動強度，降低人工成本。

優(yōu)化配方:可降低砂漿、膩子中纖維素用量，替代或部分替代膠粉。

不同點:

PT-Z08抗硬水性好:本產(chǎn)品粘度適中，主要用于抗硬水體系，在用戶產(chǎn)品中含有較高的高價陽離子時使用可保持體系具有良好的增稠性、觸變性和分散性。

膩子粉建議使用:添加量:0.25~0.35%

膩子膏建議使用:添加量:0.25~0.35%

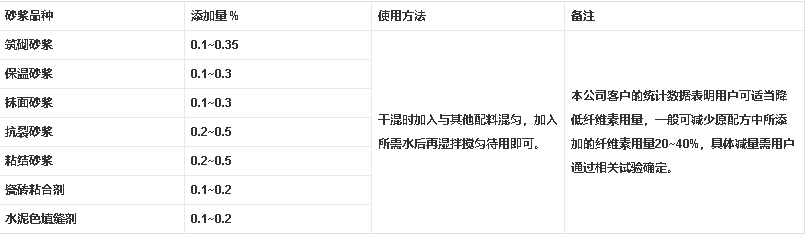

部分砂漿中的合適添加量和使用方法如下:

在自流平砂漿的建議添加量:0.2-0.5%。可得到非常好的效果。

在灌漿料中的建議添加量: 1.0-2.0%�？傻玫椒浅�個的效果。

使用方法:

硅酸鎂鋁觸變潤滑劑是一種適應(yīng)性很強的無機凝膠產(chǎn)品,根據(jù)客戶產(chǎn)品的使用體系和加工工藝可分為直接添加和預(yù)凝膠兩種方法加入到客戶產(chǎn)品體系中。

1、直接加入法:

在各類砂漿、膩子中以干粉形式直接加入到體系中與其他組份一起混合均勻即可,添加量依據(jù)客戶產(chǎn)品配方而定,一般為體系總量的0.2~0.5%。

在水性懸浮體系中,根據(jù)客戶加工工藝的要求,在高速攪拌或研磨前加入,添加量依據(jù)客戶產(chǎn)品配方而定,一般為體系總量的0.5~2%。

2、預(yù)凝膠法:

用于水性懸浮體系時,可在一定量的水中按10~15%的固含量加入本產(chǎn)品,高速分散20-30分鐘后靜置,然后按客戶產(chǎn)品配方體系中本產(chǎn)品的添加量折算成相應(yīng)的預(yù)凝膠量添加預(yù)凝膠,適當(dāng)攪拌或研磨后即可,本產(chǎn)品添加量依據(jù)客戶產(chǎn)品配方而定,一般為體系總量的0.5~2%。

預(yù)凝膠法使用過程相對復(fù)雜,但可有效防止體系出現(xiàn)后增稠等現(xiàn)象,并獲得更為均勻、穩(wěn)定的懸浮體系。

3、在懸浮體系中與有機增稠劑協(xié)同使用時,本產(chǎn)品與有機增稠劑的較佳添加比例為5∶1~10∶1,二者可按上述方法直接加入體系或以預(yù)凝膠法加入體系。
