【產品用途】

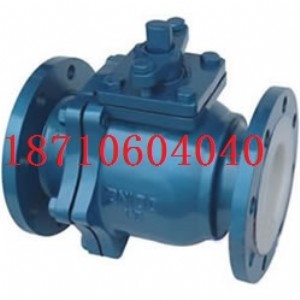

Q41F46襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)、故具有可靠的耐腐蝕性和密封性 . 廣泛用于化工、石油、冶金、醫 藥等工業部門、實現對生產過程中酸 、堿 等強腐蝕介質的調節或切斷、在水處理過程控制中使用效果最明顯 .
【產品特點】
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿 金屬和元素 氟”、以外其它任何強腐蝕性質 .
2、采用全通徑、浮動球結構、閥門可在整個壓力范圍內進行無泄漏關閉、更便于管路系統的通球掃線和管路維護 .
3、啟閉件球件與閥桿鑄(鍛)為一體、杜 絕了由于壓力變化引起閥桿沖出承壓件內的可能性、從根本上保證了工程中的使用安 全性 .
4、結構緊湊合理、閥體內腔空間最小、減小了介質滯留、另外、特殊的模壓工藝、使密封面致密度良好、加之人字環形PTFE填料組合、使閥門達到零泄漏 .
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件、其中三片球閥允許主閥體與兩側閥體分離、可實現在線快速更換、維修 .
【執行標準】
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
【性能參數】
襯氟球閥型號 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
工作壓力(MPa) 1.0 1.6 1.0 1.6
適用溫度(℃) -10～150 -20～150
適用介質 腐蝕性介質
材料 閥體 鑄鐵內襯聚四氟乙烯 鑄鐵內襯聚四氟乙烯
球體 鑄鋼外包聚四氟乙烯
密封圈 增強聚四氟乙烯 聚四氟乙烯
填料 聚四氟乙烯
【外形和連接尺寸】
公稱通徑 PN1.6(MPa)主要外形尺寸和連接尺寸 參考值 重量
DN L D D1 D2 f b Z-Φd H1 D0 kg
15 130 95 65 45 3 14 4-Φ14 95 140 4
20 140 105 75 55 3 14 4-Φ14 98 150 4.5
25 150 115 85 65 3 16 4-Φ14 113 150 5.5
32 165 135 100 78 3 18 4-Φ18 130 180 7
40 180 145 110 85 3 18 4-Φ18 135 200 9
50 200 160 125 100 3.5 20 4-Φ18 140 220 15
65 220 180 145 120 3.5 20 4-Φ18 145 280 17
80 250 195 160 135 4 22 8-Φ18 205 320 30
100 280 215 180 155 4 24 8-Φ18 230 380 40
125 320 245 210 185 4 26 8-Φ18 252 500 60
150 360 280 240 210 4 28 8-Φ23 283 600 75
200 400 335 295 265 5 30 8-Φ23 325 750 130
250 450 405 335 320 5 34 12-Φ26 370 900 210
