zw8真空斷路器ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備、主要用于城網和農網的配電系統中、作為分、合負荷電流、過載電流及短路電流之用 . 是取代油浸式斷路器實現無油化的理想產品 . 外絕緣采用硅橡膠材料、絕緣可靠、防污穢能力強 .

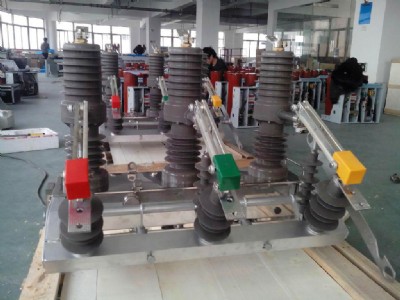

ZW8-12真空斷路器配用彈簧儲能操作機構、可手動操作、電動操作和遙控分合閘操作 . 可在斷路器側邊加裝隔離開關、形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器、增加了可見隔離斷口、并具有可靠的聯鎖操作 . 根據用戶要求、可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器、自備操作電源、是實現配電網自動化的理想設備 . 采用高壓電壓互感器結構外置、內置均可 . ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的、稱為組合斷路器、可作為分段開關使用 .
■**8226;型號含義
Z W 8 -12/630 -20
│ │ │ │ │ └──開斷電流
│ │ │ │ └─────額定電流
│ │ │ └────────額定電壓
│ │ │
│ │ └─────────設計序號
│ └──────────戶外
└────────────真空
常見型號：
ZW8-12/630-20 ZW8-12G/630-20
ZW8-12/1250-25 ZW8-12G/1250-25
ZW8-12T/630-20 ZW8-12T/1250-25
T:彈簧操作機構即手都操作的意思、默認也有不寫的 .
G:帶隔離刀閘的意思 .
二、ZW8開關組成結構
1）整體結構為三相共箱式
2）真空滅弧室
3）彈簧操動機構（電動操作請說明）
4）絕緣系統
5）導電回路
6）箱蓋、箱體
7）密封件
三、使用環境條件
環境溫度：上限+40t下限-30 . C
海拔高度：《1000m
風壓：≤700Pa（相當風速34m／s）
空氣污穢程度：III級
無經常性劇烈震動
四、ZW8系列開關特點
1）根據用戶需要可安 裝CT變比50／5、100／5、200／5、400／5、630／5電流互感器、外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣
2）內置多抽頭電流互感器可作為過電流保護之用
3）采用雙繞組電流互感器可作為保護和計量用
4）若加裝電壓互感器、自動重合控制器、自動分段控制器、可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流） .
5）可加裝隔離開關
五、訂貨須知
訂貨時用戶需提供下列技術資料：
1）斷路器型號、名稱、數量 .
2）額定電流、額定短路操作電流 .
3）操作方式、操作電壓 .
4）配備電流互感器電流比 .
